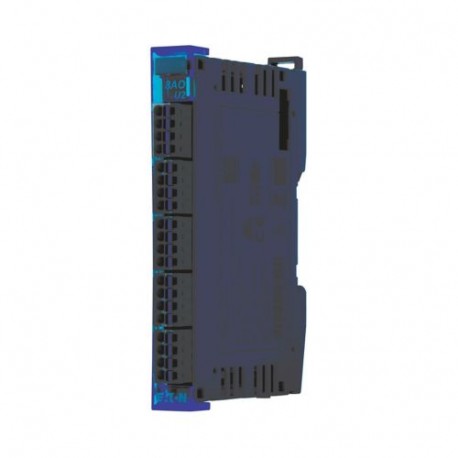

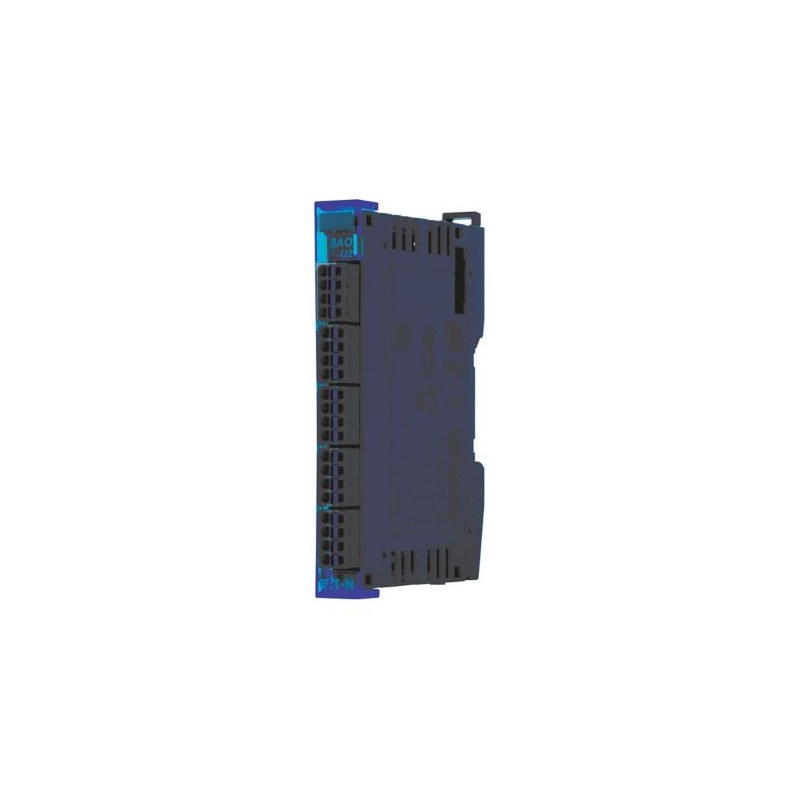

XN-322-8AO-U2 178790 Y7-178790 EATON ELECTRIC Modulo di uscita analogico otto uscite analogiche +/-10V
XN-322-8AO-U2
178790
Y7-178790
EATON-MOELLER
Modulo di uscita analogico; otto uscite analogiche; +/-10V
Modulo XN300 8 uscite analogiche (-10/0...+10VDC)
Modulo di interruzione dell'uscita analogica XN-322 nel sistema I/O XN300, con otto uscite di tensione, -10 - +10V. +/- 0,5% G.v.EW, indicazione di misura in mV, 12Bit (risoluzione 5mV), consumo di corrente 5V:50 mA, consumo di corrente 24V:45 mA
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O analogico
Moduli I / O remoti XN300
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲Modulo di uscita analogico; otto uscite analogiche; +/-10V
Programma di fornitura
Assortimento
Sistema I/O XN300
Funzione
Moduli di uscita analogici
Funzione
Moduli su piastra I/O XN300
Tipi di collegamento
Attacco a molla push-in
Funzione
modulo di uscita analogico XN-322 per XN300
Descrizione breve
8 uscite analogiche, +/-10 V
utilizzo con
XN-312-…
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
IEC/EN 61000-6-2
IEC/EN 61000-6-4
ApprovazioniApprovazioni
CE, cULus
EAC
EAC
ApprovazioniOmologazioni navali
DNV GL
Compatibilità elettromagnetica (EMC)ESD [Scarica dei contatti / scarica in aria]
8 / 4 kV
Compatibilità elettromagnetica (EMC)Campi elettromagnetici [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
10 / 3 / 1 V/m
Compatibilità elettromagnetica (EMC)BurstCavo di alimentazione
2 kV
Compatibilità elettromagnetica (EMC)BurstLinea di segnale
1 kV
Compatibilità elettromagnetica (EMC)SurgeCavo di alimentazione (bilanciato/sbilanciato)
0,5 / 0,5 kV
Compatibilità elettromagnetica (EMC)SurgeLinea di segnale (asim.)
1 kV
Compatibilità elettromagnetica (EMC)Ammissione
10 V
Compatibilità elettromagnetica (EMC)Emissione di disturbi (irradiata, ad alta frequenza) [(30...230 MHz) / (230...1000 MHz)]
40 / 47 classe A dB
Compatibilità elettromagnetica (EMC)Variazioni di tensione/Interruzioni di tensione
Sì / 10 ms
Condizioni ambientaliclimatizzazioneIdoneità ai climi
Caldo secco secondo IEC 60068-2-2
Caldo umido in base a EN 60068-2-3
Caldo umido in base a EN 60068-2-3
Condizioni ambientaliclimatizzazionePressione atmosferica (esercizio)
795 - 1080 hPa
Condizioni ambientaliclimatizzazioneumidità relativa
0 - 95% senza condensa
Condizioni ambientaliclimatizzazioneCondensa
Eliminazione con misure idonee
Condizioni ambientaliTemperaturaFunzionamento
0 - +60 °C
Condizioni ambientaliTemperaturaMagazzinaggio, trasporto [ϑ]
-20 - +85 °C
Grado di protezione
IP20
Posizione di montaggio
orizzontale
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
vibrazioni [3,5 mm / 1 g]
5 - 8,4 / 8,4 -150 Hz
Resistenza agli urti [Semionda 15 g/11 ms]
18 Urti
Morsetti di collegamento
Valori nominaliGruppo materiale isolante
I
Valori nominaliCategoria di sovratensione / grado di inquinamento
III / 3
Valori nominaliTensione nominale d'impiego
160 V
Valori nominaliCorrente di impiego / sezione massima
X (non specificato dal produttore del connettore) A / mm²
Tipi di collegamento in direzione TOP
Attacco a molla push-in (collegamento ad innesto)
Lunghezza di spelatura
10 mm
Calibro IEC/EN 60947-1
A1
Capacità di collegamento"e" rigido H 07V-U
0,2 - 1,5 mm2
Capacità di collegamento"f" flessibile H 07V-K
0,2 - 1,5 mm2
Capacità di collegamento"f" con puntalini con cuffie di plastica secondo DIN 46228-1 (puntalini stretti a tenuta di gas)
0,25-1,5 mm2
Capacità di collegamento"f" con puntalini con cuffie in plastica secondo DIN 46228-1 (puntalini stretti a tenuta di gas)
0,25-1,5 mm2
Capacità di collegamentoDimensioni conduttore
24 - 16 AWG
di alimentazione
Alimentazione - IngressoAlimentazioneAssorbimento di corrente con alimentazione +5 V (internamente) [I]
(tip.)55 mA
Alimentazione - IngressoAlimentazioneAssorbimento di corrente con alimentazione +24 V [I]
(tip.)nessuno mA
Alimentazione - IngressoAlimentazioneSezionamento di potenziale [unità standard]
No
Alimentazione - IngressoAlimentazionetensione nominale [Ue]
24 (X5) V
Alimentazione - IngressoAlimentazionecorrente nominale [Ie]
0,044 A
Alimentazione - IngressoAlimentazioneSezionamento di potenziale
No
DissipazioneDissipazione (senza canali attivi)
0.994 W
DissipazioneDissipazione max.
1.435 W
DissipazioneIstruzioni per la dissipazione
Con dissipazione max. s'intende la potenza massima che si forma nella custodia del dispositivo.
Moduli di uscita analogici
Uscite analogicheCanali
8 Numero
Uscite analogicheTensione di uscitaTensione di uscita valore nominale
-10 ... +10 V DC
Uscite analogicheTensione di uscitaRisoluzione
12 Bit
Uscite analogicheTensione di uscitaTempo di aggiornamento [Tutti i canali]
1 ms
Uscite analogicheTensione di uscitaPossibilità di collegamento
2 conduttore
Uscite analogicheResistenza di caricocarico ohmico
>5000 Ω
Uscite analogicheResistenza di caricoCarico capacitivo
0,1 µF
Uscite analogicheResistenza al corto circuito
Sì
Uscite analogicheCorrente di cortocircuito [per ogni canale]
25 mA
Uscite analogichePrecisione
±0,5 % v.ME
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1.435 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Grado di protezione
IP20
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Programmable logic controllers PLC (EG000024) / Bus di campo, periferica remota - modulo I/O analogico (EC001596)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Bus Di Campo Periferia Decentrale / Bus di campo, periferica decentralizzata - modulo I/O analogico (ecl@ss13-27-24-26-01 [BAA061019])
Tensione di alimentazione in AC 50 Hz
0 - 0 V
Tensione di alimentazione in AC 60 Hz
0 - 0 V
Tensione di alimentazione DC
18 - 30 V
Tipo di tensione (tensione di alimentazione)
DC
Assorbimento di potenza
1.4 W
Ingresso, corrente
No
Ingresso, tensione
No
Ingresso, resistenza
No
Ingresso, termometro a resistenza
No
Ingresso, termocoppia
No
Segnale d’ingresso configurabile
No
Risoluzione degli ingressi analogici
0 Bit
Uscita, corrente
No
Uscita, tensione
Si
Segnale d’uscita configurabile
No
Risoluzione delle uscite analogiche
12 Bit
Numero di ingressi analogici
0
Numero di uscite analogiche
8
Ingressi analogici configurabili
No
Uscite analogiche configurabili
Si
Numero di interfacce HW Industrial Ethernet
0
Numero di interfacce HW PROFINET
0
Numero di interfacce HW seriali RS232
0
Numero di interfacce HW seriali RS422
0
Numero di interfacce HW seriali RS485
0
Numero di interfacce HW seriali TTY
0
Numero di interfacce HW parallele
0
Numero di interfacce HW wireless
0
Numero di interfacce HW USB
0
Numero di interfacce HW altre
1
Supporta il protocollo per ethercat
No
Supporta protocollo TCP/IP
No
Supporta protocollo PROFIBUS
No
Supporta protocollo CAN
No
Supporta protocollo INTERBUS
No
Supporta protocollo ASI
No
Supporta protocollo EIB
No
Supporta protocollo Modbus
No
Supporta protocollo Data-Highway
No
Supporta protocollo DeviceNet
No
Supporta protocollo SUCONET
No
Supporta il protocollo per LON
No
Supporta il protocollo per profinet IO
No
Supporta il protocollo per PROFINET CBA
No
Supporta il protocollo per SERCOS
No
Supporta il protocollo per Foundation Fieldbus
No
Supporta il protocollo per ethernet/IP
No
Supporta il protocollo per AS-Interface Safety at Work
No
Supporta il protocollo per DeviceNet Safety
No
Protocollo INTERBUS per Safety
No
Supporta il protocollo per PROFIsafe
No
Supporta il protocollo per SafetyBUS p
No
Supporta il protocollo per altri sistemi bus
Si
Standard radio bluetooth
No
Standard radio WLAN 802.11
No
Standard radio gprs
No
Standard radio gsm
No
Standard radio UMTS
No
Link IO master
No
Componenti del sistema
Si
Grado di protezione (IP)
IP20
Tipo di protezione (NEMA)
1
Esecuzione del collegamento elettrico
Raccordo a innesto
Collegamento bus di campo tramite accoppiatore separato possibile
Si
Montaggio su guida portante possibile
Si
Montaggio a parete/diretto possibile
No
Montaggio frontale possibile
No
Montaggio su rack possibile
No
Adatto per funzioni di sicurezza
No
SIL secondo IEC 61508
Senza
Livello di performance secondo EN ISO 13849-1
Senza
Risorsa corrispondente (Ex ia)
No
Risorsa corrispondente (Ex ib)
No
Categoria di protezione antideflagrante per gas
Senza
Categoria di protezione antideflagrante per polvere
Senza
Certificato per ul classe di aree pericolose I
No
Certificato per ul classe di aree pericolose II
No
Certificato per aree pericolose UL classe III
No
Certificato per aree pericolose UL divisione 1
No
Certificato per aree pericolose UL divisione 2
No
Certificato per aree pericolose UL gruppo A (acetilene)
No
Certificato per aree pericolose UL gruppo B (idrogeno)
No
Certificato per aree pericolose UL gruppo C (etilene )
No
Certificato per aree pericolose UL gruppo D (propano)
No
Certificato per aree pericolose UL gruppo E (polveri metalliche)
No
Certificato per aree pericolose UL gruppo F (polveri carboniose)
No
Certificato per aree pericolose UL gruppo G (polveri non conduttive)
No
Larghezza
80.3 mm
Altezza
16.8 mm
Profondità
104.2 mm
Approvazioni
Product Standards
CE, cULus
UL File No.
E135462
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 18 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| assorbimento di potenza (EF000346) | 1.4 W |
| ingresso, corrente (EF003204) | No |
| ingresso, tensione (EF003205) | No |
| ingresso, resistenza (EF003206) | No |
| ingresso, termometro a resistenza (EF003207) | No |
| ingresso, termocoppia (EF003208) | No |
| segnale d'ingresso configurabile (EF003209) | No |
| risoluzione degli ingressi analogici (EF003575) | 0 Bit |
| uscita, corrente (EF003212) | No |
| uscita, tensione (EF003213) | Sì |
| segnale d'uscita configurabile (EF003214) | No |
| risoluzione delle uscite analogiche (EF003577) | 12 Bit |
| numero di ingressi analogici (EF001994) | 0 |
| numero di uscite analogiche (EF001995) | 8 |
| ingressi analogici configurabili (EF008518) | No |
| uscite analogiche configurabili (EF008519) | Sì |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 1 |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
| tipo di collegamento elettrico (EF003961) | raccordo a innesto |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| larghezza (EF000008) | 80.3 mm |
| altezza (EF000040) | 16.8 mm |
| profondità (EF000049) | 104.2 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XN-322-8AO-U2 Y7-178790 178790 IT_178790.pdf | 129 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
