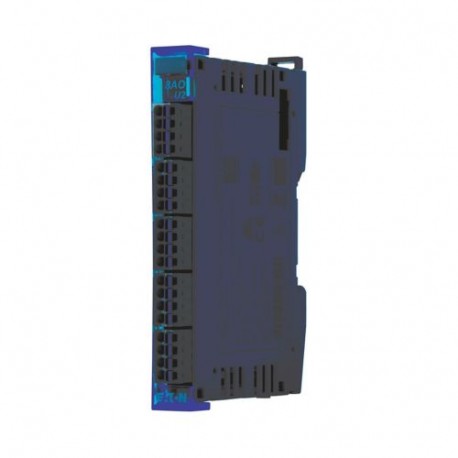

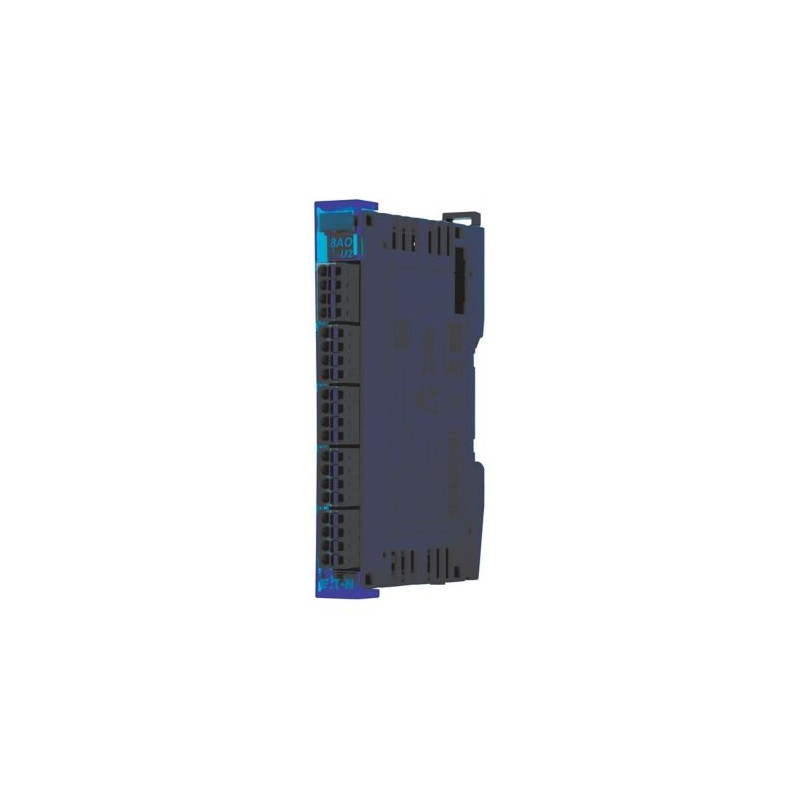

XN-322-8AO-U2

178790

EATON-MOELLER

Module de sortie analogique; huit sorties analogiques; +/-10V

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique

Modules d'E / S distantes XN300

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $298.76
Prix unitaire: $298.76

Quantité Prix
1+$298.76
2+$280.13
3+$280.13
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Module de sortie analogique; huit sorties analogiques; +/-10V
Module de sortie analogique; huit sorties analogiques; +/-10V

Gamme de livraison

Fonction
Modules d'E/S XN300
Raccordement
Borne à ressort Push-In
Fonction
Module de sortie analogique XN-322 pour XN300
Brève description
8 Sorties analogiques, +/-10 V
Utilisation avec
XN-312-…

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
HomologationsHomologations
CE, cULus
EAC
HomologationsAgréments pour l'équipement des navires
DNV GL
Homologations
0000SPC-637
Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]
8 / 4 kV
Compatibilité électromagnétique (CEM)Champs électromagnétiques [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
10 / 3 / 1 V/m
Compatibilité électromagnétique (CEM)Transitoires rapides en salves (Burst)Câble d'alimentation
2 kV
Compatibilité électromagnétique (CEM)Transitoires rapides en salves (Burst)Câble de signaux
1 kV
Compatibilité électromagnétique (CEM)Ondes de choc (Surge)Câble d'alimentation (symétrique / asymétrique)
0,5 / 0,5 kV
Compatibilité électromagnétique (CEM)Ondes de choc (Surge)Câble de signaux (asym.)
1 kV
Compatibilité électromagnétique (CEM)Perturbation
10 V
Compatibilité électromagnétique (CEM)Emission de perturbations radioélectriques (rayonnées, haute fréquence) [(30...230 MHz) / (230...1000 MHz)]
40 / 47 classe A dB
Compatibilité électromagnétique (CEM)Variation/interruptions de tension
Oui / 10 ms
Conditions ambiantesclimatisationRésistance climatique
Chaleur sèche selon IEC 60068-2-2
Chaleur humide selon EN 60068-2-3
Conditions ambiantesclimatisationPression de l'air (service)
795 - 1080 hPa
Conditions ambiantesclimatisationHumidité relative
0 à 95%, sans condensation
Conditions ambiantesclimatisationCondensation
Eviter par des mesures appropriées
Conditions ambiantesTempératureService
0 - +60 °C
Conditions ambiantesTempératureStockage, transport [ϑ]
-20 - +85 °C
Degré de protection
IP20
Position de montage
horizontale
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Vibrations [3,5 mm / 1 g]
5 - 8,4 / 8,4 -150 Hz
Tenue aux chocs [Onde demi-sinusoïdale 15 g/11 ms]
18 Chocs
Bornes de raccordement
Caractéristiques techniques assignéesClasse d'isolation
I
Caractéristiques techniques assignéesCatégorie de surtension/Degré de pollution
III / 3
Caractéristiques techniques assignéesTension assignée d'emploi
160 V
Caractéristiques techniques assignéesCourant de charge max. / section
X (non précisé par le fabricant de connecteurs) A / mm²
Technique de raccordement par le dessus
Borne à ressort Push-In (connecteur)
Longueur à dénuder
10 mm
Gabarit IEC/EN 60947-1
A1
Capacité de raccordement"e" conducteur à âme massive H 07V-U
0,2 - 1,5 mm2
Capacité de raccordement"f" souple H 07V-K
0,2 - 1,5 mm2
Capacité de raccordement"s" avec embouts sans collier en plastique selon DIN 46228-1 (embouts pressés avec étanchéité aux gaz)
0,25-1,5 mm2
Capacité de raccordement"s" avec embouts avec collier en plastique selon DIN 46228-1 (embouts pressés avec étanchéité aux gaz)
0,25-1,5 mm2
Capacité de raccordementSection de câble
24 - 16 AWG
Alimentation
Alimentation - EntréeAlimentation en énergieCourant absorbé avec alimentation +5V (interne) [I]
(moyenne)55 mA
Alimentation - EntréeAlimentation en énergieCourant absorbé avec alimentation +24 V [I]
(moyenne)aucune mA
Alimentation - EntréeAlimentation en énergieSéparation galvanique [PLE]
non
Alimentation - EntréeAlimentation en énergieTension assignée d'emploi [Ue]
24 (X5) V
Alimentation - EntréeAlimentation en énergieCourant assigné d'emploi [Ie]
0,044 A
Alimentation - EntréeAlimentation en énergieSéparation galvanique
non
Puissance dissipéePuissance dissipée (sans canaux activés)
0.994 W
Puissance dissipéePuissance dissipée max.
1.435 W
Puissance dissipéeRemarques sur la puissance dissipée
La puisssance dissipée max. indiquée est la puissance max. engendrée dans le boîtier de l'appareil.
Modules de sortie analogiques
Sorties analogiquesCanaux
8 Nombre
Sorties analogiquesTension de sortieTension de sortie, valeur assignée
-10 ... +10 V CC
Sorties analogiquesTension de sortieRésolution
12 Bit
Sorties analogiquesTension de sortieTemps d'actualisation [touts les canaux]
1 ms
Sorties analogiquesTension de sortiePossibilité de raccordement
2 conducteurs
Sorties analogiquesRésistance ohmique apparenteCharge ohmique
>5000 Ω
Sorties analogiquesRésistance ohmique apparenteCharge capacitive
0,1 µF
Sorties analogiquesTenue aux courts-circuits
oui
Sorties analogiquesCourant de court-circuit [par canal]
25 mA
Sorties analogiquesPrécision
±0,5 % v.ME

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1.435 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Degré de protection
IP20
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Bus de terrain, périphérie déc. - module entrée/sortie analogique (EC001596)
Electricité, Electronique, Automatisation et Commande / Commande / Bus de terrain, périphérique décentralisé / Bus de terrain, périphérique décentralisé - module entrée/sortie analogique ([email protected] [BAA061014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
18 - 30 V
type de tension d’alimentation
DC
entrée, courant
non
entrée, tension
non
entrée, résistance
non
entrée, thermomètre à résistance
non
entrée, thermo-élément
non
signal d'entrée configurable
non
résolution des entrées analogiques
0 Bit
sortie, courant
non
sortie, tension
oui
signal de sortie configurable
non
résolution des sorties analogiques
12 Bit
nombre d’entrées analogiques
0
nombre de sorties analogiques
8
entrées analogiques configurables
oui
sorties analogiques configurables
oui
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'interfaces matérielles USB
0
nombre d'autres interfaces matérielles
1
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
composants système
oui
indice de protection (IP)
IP20
Degré de protection (NEMA)
finition du raccordement électrique
raccordement par borne à ressort/vis
raccordement au bus de champ possible sur coupleur de bus séparé
oui
montage possible sur barres profilées
oui
montage mural/direct possible
non
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
16.8 mm
hauteur
104.2 mm
profondeur
80.3 mm

Homologations

Product Standards
CE, cULus
UL File No.
E135462

Encombrements

2723DIM-43
Remarques : Les connecteurs mâles / raccordements sont différents selon la version.

Datasheet - PDF

▲
Titre: Taille: Type:
XN-322-8AO-U2 XN-322-8AO-U2 178790 FR_178790.pdf 129 Kbytes XN-322-8AO-U2 XN-322-8AO-U2 178790 FR_178790.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
