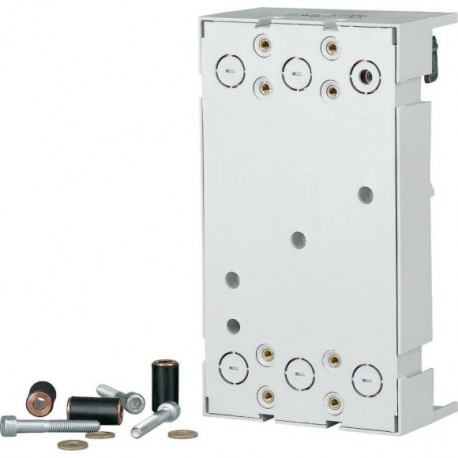

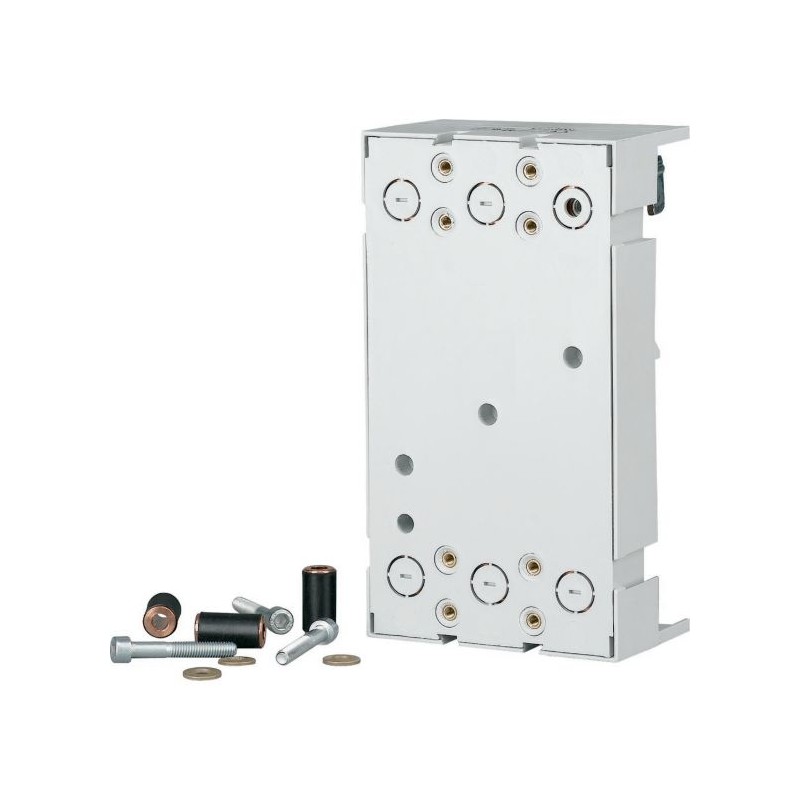

NZM2-XAD250 104555 Y7-104555 EATON ELECTRIC adaptador de barramento Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM2-XAD250 104555 Y7-104555 EATON ELECTRIC adaptador de barramento

NZM2-XAD250

104555

Y7-104555

EATON-MOELLER

adaptador de barramento

Adaptador de barramento, 3P, para NZM2, 250A, UL508

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar adapter, 3p, for NZM2, 250A, UL508

Adaptador de barramento com controle de tipo para disjuntor NZM e seccionador N , para montagem saliente em barramentos 12-30x5-10, perfil duplo t e triplo t, corrente nominal de operação Ie = 250A, pode ser usado para NZM2, PN2, N (S) 2, largura do adaptador = 106 mm, tensão nominal de operação Ue = 690 VAC, conexão rosqueada no barramento de 5 mm ou 10 mm de espessura, conexão superior ou inferior possível girando o adaptador, resistente à temperatura até 120 °C, autoextinguível de acordo com UL 94, resistência da trilha CTI 200, número de pólos = 3 pólos, entre os centros do barramento = 60 mm, pode ser usado em conjunto com o sistema de barramento SASY 60i, Aprovado pela UL

Mais detalhes


Aparelhos elétricos de baixa tensão > Adaptador de barra colectora

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $126.76
Preço unitário: $126.76
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i MCCB adapter
Catalog Number
104555
EAN
4015081043736
Product Length/Depth
192 mm
Product Height
35 mm
Product Width
106 mm
Product Weight
0.828 kg
Compliances
CE marking
CSA-C22.2 No. 14
IEC 60439-1
UL CSA09 (refer to approbation report)
UL508A
RoHS conform
Certifications
UL (File No. E300273)
North America (UL listed, CSA certified)
CSA (Class No. 3211-37)
CSA (File No. 236217)
UL (Category Control Number NMTR, NMTR7)
Model Code
NZM2-XAD250

Delivery program

Type
Nominal current
250 A
Number of poles
Three-pole

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Voltage rating at AC
690 V AC
Rated operation current (Ie)
250 A
Electric connection type
Other
Creepage resistance
CTI 200

Technical data - mechanical

Mounting rail armament
None
Rail width
30 mm
Degree of protection
Feeder circuits
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar adapter width
106 mm
Adapter width
106 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
10 W
Temperature resistance
Up to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Busbar adapters for NZM
Current limiting circuit breaker, refer to approbation report
Component adapter for circuit breakers and switch-disconnector
Suitable for
Surface mounting on flat copper busbars 12 – 30 x 5 – 10, double T and triple T profile
Used with
N(S)2
PN2,
Feeder circuits
NZM2
Busbar adapters for NZM
Compact system
60 mm system

ETIM for 104555 Componentes industriais para Baixa Tensão (EC001531)
Característica Valor
Embalagem de barras perfiladas (EF003700) Nenhum
Acabamento da conexão elétrica (EF003961) Outro
Corrente nominal especificada In (EF008250) 250 A
Espessura mínimo do barramento (EF006536) 5 mm
Espessura máxima barramento (EF003702) 10 mm
Largura do adaptador (EF003703) 106 mm
Largura da calha (EF003704) 30 mm
Distância do barramento (EF002638) 60 mm
