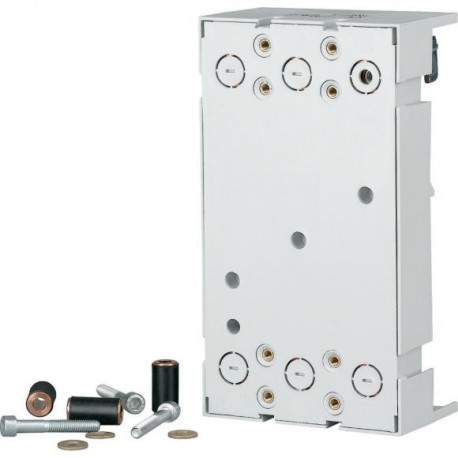

NZM2-XAD250 104555 Y7-104555 EATON ELECTRIC Adaptador de embarrado, 3P, para NZM2, 250A, UL508 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM2-XAD250 104555 Y7-104555 EATON ELECTRIC Adaptador de embarrado, 3P, para NZM2, 250A, UL508

NZM2-XAD250

104555

Y7-104555

EATON-MOELLER

Adaptador de embarrado, 3P, para NZM2, 250A, UL508

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar adapter, 3p, for NZM2, 250A, UL508

Adaptador de barra colectora con control de tipo para interruptor automático NZM e interruptor-seccionador N, para montaje en superficie en barras colectoras de Cu 12-30x5-10, perfil doble t y triple t, corriente nominal de funcionamiento Ie = 250A, se puede utilizar para NZM2, PN2, N (S) 2, ancho del adaptador = 106 mm, voltaje de funcionamiento nominal Ue = 690 VCA, conexión roscada en la barra colectora de 5 mm o 10 mm de espesor, conexión superior o inferior posible girando el adaptador, resistente a la temperatura de hasta 120 °C, autoextinguible según UL 94, resistencia de la pista CTI 200, número de polos = 3 polos, entre los centros de las barras colectoras = 60 mm, se puede utilizar junto con el sistema de barras colectoras SASY 60i, aprobado por UL

Más detalles


Componentes industriales de baja tensión > Adaptador de barra colectora

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $99.45
Precio unitario: $99.45
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect SASY 60i MCCB adapter
Catalog Number
104555
EAN
4015081043736
Product Length/Depth
192 mm
Product Height
35 mm
Product Width
106 mm
Product Weight
0.828 kg
Compliances
CE marking
CSA-C22.2 No. 14
IEC 60439-1
UL CSA09 (refer to approbation report)
UL508A
RoHS conform
Certifications
UL (File No. E300273)
North America (UL listed, CSA certified)
CSA (Class No. 3211-37)
CSA (File No. 236217)
UL (Category Control Number NMTR, NMTR7)
Model Code
NZM2-XAD250

Delivery program

Type
Nominal current
250 A
Number of poles
Three-pole

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Voltage rating at AC
690 V AC
Rated operation current (Ie)
250 A
Electric connection type
Other
Creepage resistance
CTI 200

Technical data - mechanical

Mounting rail armament
None
Rail width
30 mm
Degree of protection
Feeder circuits
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar adapter width
106 mm
Adapter width
106 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
10 W
Temperature resistance
Up to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Busbar adapters for NZM
Current limiting circuit breaker, refer to approbation report
Component adapter for circuit breakers and switch-disconnector
Suitable for
Surface mounting on flat copper busbars 12 – 30 x 5 – 10, double T and triple T profile
Used with
N(S)2
PN2,
Feeder circuits
NZM2
Busbar adapters for NZM
Compact system
60 mm system

ETIM for 104555 Interruptores de baja tensión (EC001531)
Característica Valor
Montaje en carril (EF003700) Ninguno
Ejecución de la conexión eléctrica (EF003961) Otros
Corriente nominal In (EF008250) 250 A
Espesor mínimo de la barra colectora (EF006536) 5 mm
Espesor máximo de las barras colectoras (EF003702) 10 mm
Anchura de adaptador (EF003703) 106 mm
Anchura del carril (EF003704) 30 mm
Espaciamiento de carril (EF002638) 60 mm
