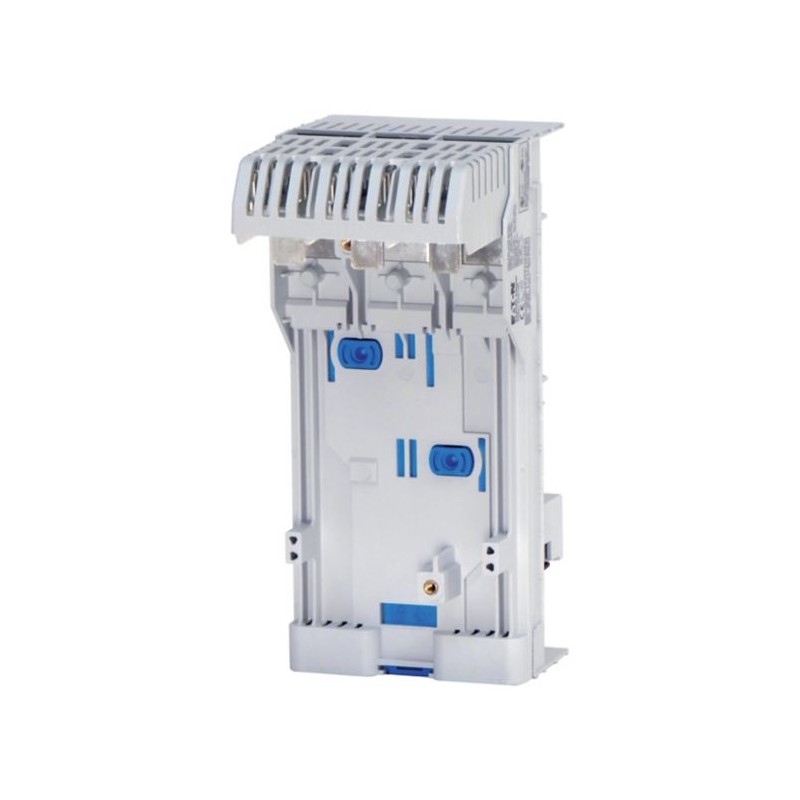

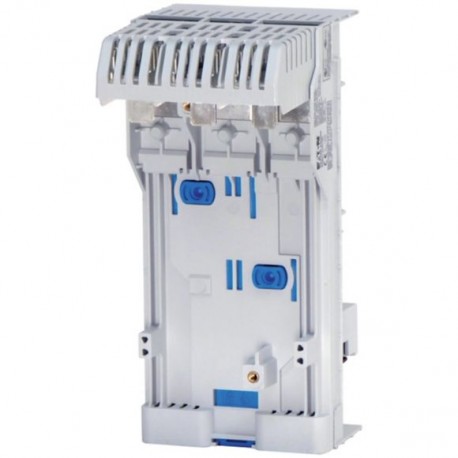

NZM1-XAD160 104554 Y7-104554 EATON ELECTRIC barramentos adaptador Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM1-XAD160 104554 Y7-104554 EATON ELECTRIC barramentos adaptador

NZM1-XAD160

104554

Y7-104554

EATON-MOELLER

barramentos adaptador

Adaptador de barramento, 3P, para NZM1, 160A, UL508

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar adapter, 3p, for NZM1, 160A, UL508

Adaptador de barramento com controle de tipo para disjuntor NZM e seccionador N , para montagem saliente em barramentos 12-30x5-10, perfil duplo t e triplo t, corrente nominal de operação Ie = 160A, pode ser usado para NZM1, PN1, N (S) 1, largura do adaptador = 90 mm, tensão nominal de operação Ue = 690 VAC, base combinada para fixação ao barramento com 5 mm ou 10 mm de espessura, conexão superior ou inferior possível girando o adaptador, resistente à temperatura até 120 °C, autoextinguível de acordo com UL 94, resistência da pista CTI 200, número de pólos = 3 pólos, entre os centros do barramento = 60 mm, pode ser usado em conjunto com o sistema de barramento SASY 60i, aprovado pela UL, observe a redução de potência

Mais detalhes


Aparelhos elétricos de baixa tensão > Adaptador de barra colectora

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $81.42
Preço unitário: $81.42
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i MCCB adapter
Catalog Number
104554
EAN
4015081043729
Product Length/Depth
200 mm
Product Height
38 mm
Product Width
90 mm
Product Weight
0.81 kg
Compliances
UL CSA09 (refer to approbation report)
CSA-C22.2 No. 14
UL508A
CE marking
RoHS conform
Certifications
UL (Category Control Number DIHS, DIHS7)
North America (UL listed, CSA certified)
CSA (Class No. 3211-37)
CSA (File No. 236217)
UL (File No. E140305)
Model Code
NZM1-XAD160

Delivery program

Type
Nominal current
160 A
Number of poles
Three-pole

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Voltage rating at AC
690 V AC
Rated operation current (Ie)
160 A
Electric connection type
Other
Creepage resistance
CTI 200

Technical data - mechanical

Mounting rail armament
None
Rail width
30 mm
Degree of protection
Feeder circuits
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar adapter width
92 mm
Adapter width
92 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
11.3 W
Temperature resistance
Up to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Current limiting circuit breaker, refer to approbation report
Component adapter for circuit breakers and switch-disconnector
Busbar adapters for NZM
Suitable for
Surface mounting on flat copper busbars 12 – 30 x 5 – 10, double T and triple T profile
Used with
N(S)1
PN1
NZM1
Feeder circuits
60 mm system
Busbar adapters for NZM
Compact system

ETIM for 104554 Componentes industriais para Baixa Tensão (EC001531)
Característica Valor
Embalagem de barras perfiladas (EF003700) Nenhum
Acabamento da conexão elétrica (EF003961) Outro
Corrente nominal especificada In (EF008250) 160 A
Espessura mínimo do barramento (EF006536) 5 mm
Espessura máxima barramento (EF003702) 10 mm
Largura do adaptador (EF003703) 92 mm
Largura da calha (EF003704) 30 mm
Distância do barramento (EF002638) 60 mm
