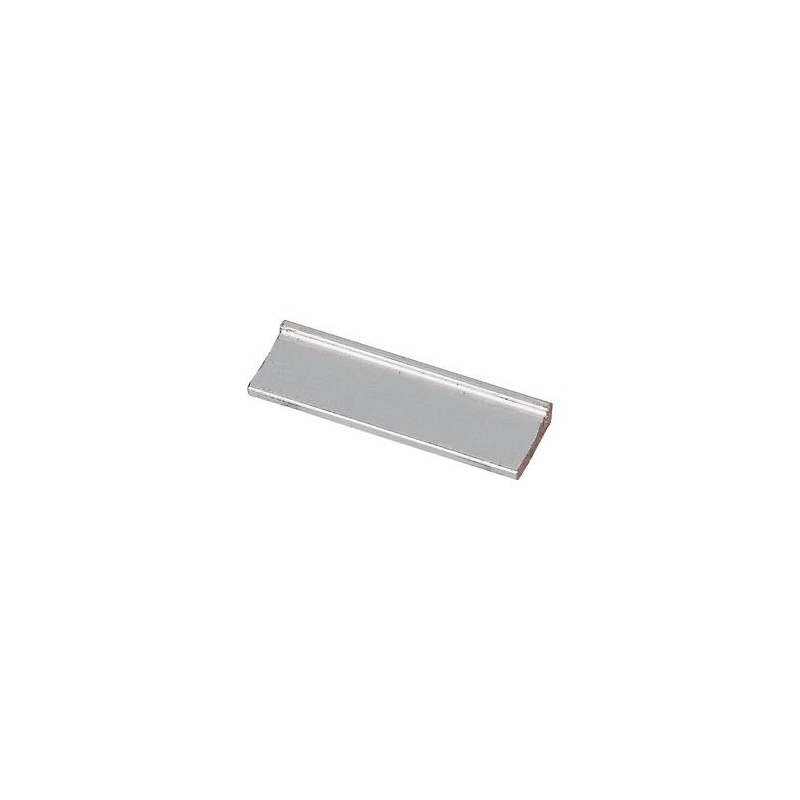

PXS24-BB/80A/4TE PXS24BB00004 EATON ELECTRIC 101062 Z-RC/AK-4TE Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PXS24-BB/80A/4TE PXS24BB00004 EATON ELECTRIC 101062 Z-RC/AK-4TE

PXS24-BB/80A/4TE

PXS24BB00004

PXS24BB00004

EATON-MOELLER

101062 Z-RC/AK-4TE

Barramento 4 módulos para PXS24

Eaton Moeller series xEffect - PXS24 Electronic Protection Module. Busbar 4 modules for PXS24 Electronic overcurrent protection for 24V DC

Proteção modular confiável contra sobrecorrente para sistemas de 24 V DC, solução de barramento simples, amperagens fixas ou variáveis, opcionalmente com entrada de controle e saída de mensagem de disparo, terminais conectáveis (+ 24 V e 0 V) para até 3 cargas, design robusto, local e (opcional) controlável remotamente

Mais detalhes


Aparelhos elétricos de baixa tensão > Barra de fase

Proteção contra sobrecorrente eletrônica

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $3.99
Preço unitário: $3.99
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series xEffect - PXS24 phase busbar
Catalog Number
PXS24BB00004
EAN
9010238036444
UPC
786689167387
Product Length/Depth
70 mm
Product Height
11.5 mm
Product Width
4 mm
Product Weight
0.017 kg
Compliances
RoHS conform
Certifications
EN45545-2
IEC 61373
Model Code
PXS24-BB/80A/4TE

Especificações do produto

Type
Automation engineering 24V
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Other
Rated surge voltage
0 KV
Rated uninterrupted current (Iu)
80 A
Suitable for number of devices
4
Ambient operating temperature details
-30 °C - 55 °C
Protection
None
Number of poles
Single-pole
Permitted storage and transport temperature - min
-40 °C
Color
Other
Rated short-time withstand current (Icw)
0 kA
Number of channels
0
Voltage rating
24 V DC (15 V DC - 30 V DC)
Cross section
16 mm²
Number of modular spacings
4
Number of phases
0
Permitted storage and transport temperature - max
100 °C
Pitch dimensions
17.5 mm
Rated operational voltage (Ue) - max
30 V
Amperage rating
80 A
Rated conditional short-circuit current (Iq)
0 kA
Functions
Automation engineering 24V
Mounting method
Can be snapped onto PXS24 modules
Suitable for
4 devices
Devices with auxiliary switch

ETIM for PXS24BB00004 Componentes industriais para Baixa Tensão (EC000215)
Característica Valor
Número de fases (EF000351) 0
Número de polos (EF001391) 1
Adequado ao número de dispositivos (EF007241) 4
Dimensões do passo (EF007504) 17.5 mm
Corte transversal (EF000649) 16 mm²
Comprimento (EF001438) 70 mm
Pode ser cortado à medida (EF015250) Não
Largura em número de módulos (EF002950) 4
Corrente permanente nominal Iu (EF001389) 80 A
Acabamento da conexão elétrica (EF003961) Outro
Isolado (EF000019) Não
Tensão especificada de pico (EF002993) 0 kV
Corrente condicional nominal de curto-circuito Iq (EF001444) 0 kA
Máx. tensão nominal de operação Ue (EF007357) 30 V
Corrente nominal suportável lcw atual (EF007050) 0 kA
Adequado para dispositivos com barramento N (EF007218) Não
Adequado para dispositivos com interruptor auxiliar (EF007217) Sim
Cor (EF000007) Outro
