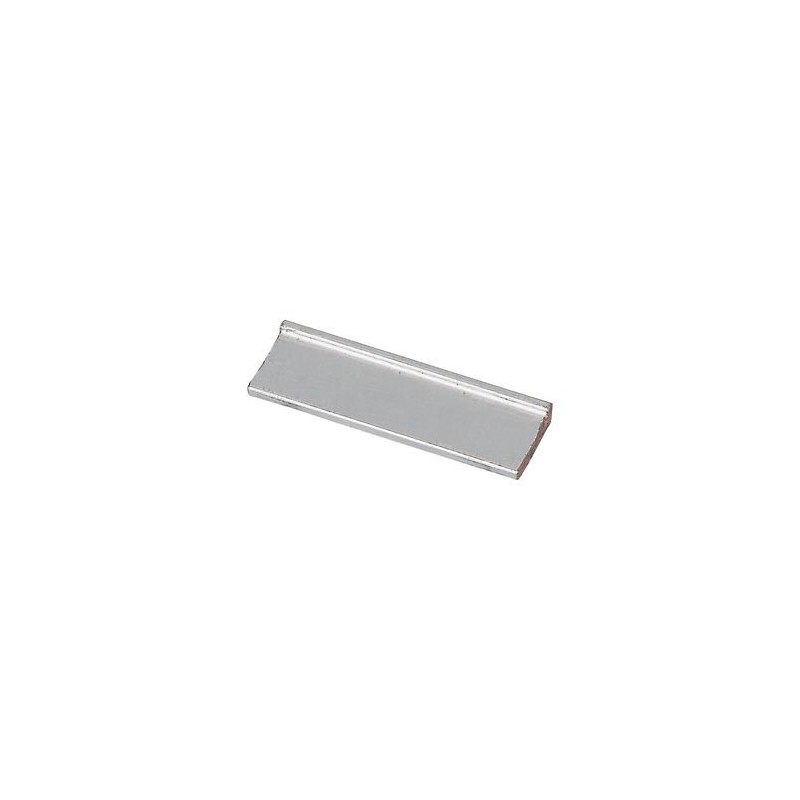

PXS24-BB/80A/4TE PXS24BB00004 EATON ELECTRIC Jeu de capots plombables FI, 4 module Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PXS24-BB/80A/4TE PXS24BB00004 EATON ELECTRIC Jeu de capots plombables FI, 4 module

PXS24-BB/80A/4TE

PXS24BB00004

PXS24BB00004

EATON-MOELLER

Jeu de capots plombables FI, 4 module

PXS24-BB/80A/4TE

Eaton Moeller series xEffect - PXS24 Electronic Protection Module. Busbar 4 modules for PXS24 Electronic overcurrent protection for 24V DC

Protection modulaire fiable contre les surintensités électroniques pour les systèmes 24V DC, solution de jeu de barres simple, ampérages fixes ou variables, en option avec entrée de commande et sortie de message déclenché, bornes enfichables (+ 24V et 0V) pour jusqu’à 3 charges, conception robuste, contrôlable à distance locale et (en option) à distance

Plus de détails


Appareillage industriel basse tension > Peigne de raccordement

Protection électronique contre surintensités

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $4.04
Prix unitaire: $4.04
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series xEffect - PXS24 phase busbar
Catalog Number
PXS24BB00004
Model Code
PXS24-BB/80A/4TE
EAN
9010238036444
UPC
786689167387
Product Length/Depth
70 mm
Product Height
11.5 mm
Product Width
4 mm
Product Weight
0.017 kg
Compliances
RoHS conform
Certifications
EN45545-2
IEC 61373

Spécifications du produit

Type
Automation engineering 24V
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Other
Rated surge voltage
0 KV
Rated uninterrupted current (Iu)
80 A
Suitable for number of devices
4
Ambient operating temperature details
-30 °C - 55 °C
Protection
None
Number of poles
Single-pole
Permitted storage and transport temperature - min
-40 °C
Color
Other
Rated short-time withstand current (Icw)
0 kA
Number of channels
0
Voltage rating
24 V DC (15 V DC - 30 V DC)
Cross section
16 mm²
Number of modular spacings
4
Number of phases
0
Permitted storage and transport temperature - max
100 °C
Pitch dimensions
17.5 mm
Rated operational voltage (Ue) - max
30 V
Amperage rating
80 A
Rated conditional short-circuit current (Iq)
0 kA
Functions
Automation engineering 24V
Mounting method
Can be snapped onto PXS24 modules
Suitable for
4 devices
Devices with auxiliary switch

ETIM for PXS24BB00004 Appareillage industriel basse tension (EC000215)
Caractéristique Valeur
Nombre de phases (EF000351) 0
Nombre de pôles (EF001391) 1
Adapté au nombre d'appareils (EF007241) 4
Dimension du pas (EF007504) 17.5 mm
Section transversale (EF000649) 16 mm²
Longueur (EF001438) 70 mm
Découpable à taille voulue (EF015250) Non
Largeur dans les unités de partition (EF002950) 4
Courant permanent nominal Iu (EF001389) 80 A
Finition du raccordement électrique (EF003961) Autre
Isolé (EF000019) Non
Tension nominale de tenue aux chocs (EF002993) 0 kV
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Tension de fonctionnement nominale max. Ue (EF007357) 30 V
Courant nominal de courte durée admissible Icw (EF007050) 0 kA
Adapté à des appareils équipés d'un conducteur N (EF007218) Non
Adapté à des appareils équipés d'un commutateur auxiliaire (EF007217) Oui
Couleur (EF000007) Autre
