> EATON - MOELLER>Elektronischer Überstromschutz>PXS24-BB/80A/4TE PXS24BB00004 ELECTRIC Plombierkappensatz, FI, 4TE
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

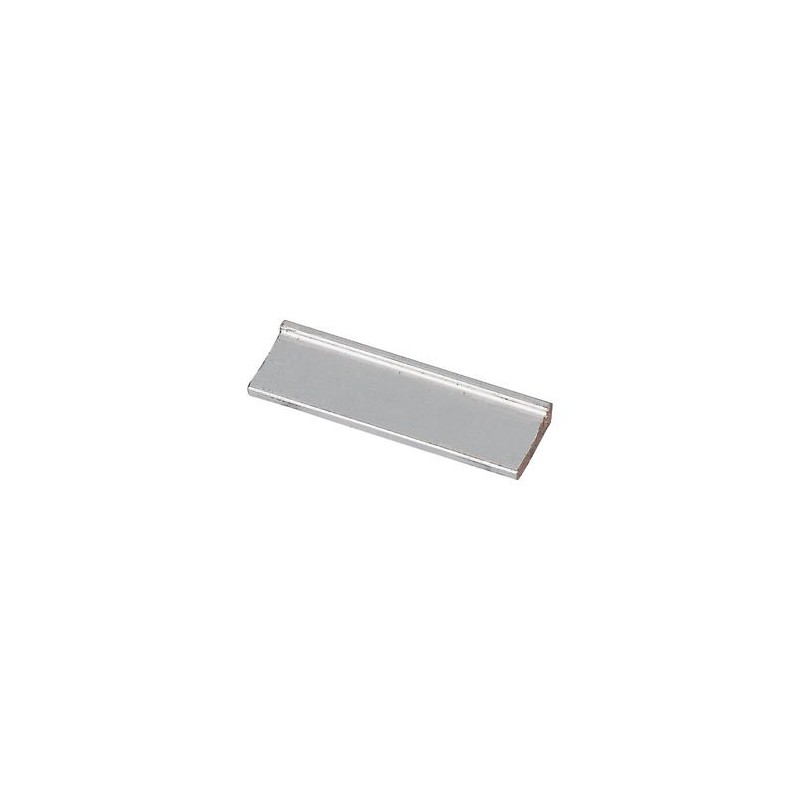

PXS24-BB/80A/4TE PXS24BB00004 EATON ELECTRIC Plombierkappensatz, FI, 4TE Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PXS24-BB/80A/4TE PXS24BB00004 EATON ELECTRIC Plombierkappensatz, FI, 4TE

PXS24-BB/80A/4TE

PXS24BB00004

PXS24BB00004

EATON-MOELLER

Plombierkappensatz, FI, 4TE

PXS24-BB/80A/4TE

Eaton Moeller series xEffect – PXS24 Elektronischer Schutzschalter. Sammelschiene 4 Module für PXS24 Elektronischer Überlastschutz für 24V DC

Zuverlässiger modularer elektronischer Überstromschutz für 24V DC-Systeme, einfache Sammelschienenlösung, feste oder variable Stromstärken, wahlweise mit Steuereingang und ausgelöstem Nachrichtenausgang, steckbare Klemmen (+ 24V und 0V) für bis zu 3 Lasten, robuste Bauweise, lokal und (optional) fernsteuerbar

Mehr Infos


Niederspannungsschaltgeräte > Phasenschiene

Elektronischer Überstromschutz

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $3.99
Stückpreis: $3.99
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - PXS24 phase busbar
Katalognummer
PXS24BB00004
Produkt Länge/Tiefe
70 mm
Produkthöhe
11.5 mm
Produktbreite
4 mm
Produktgewicht
0.017 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
EN45545-2
IEC 61373
EAN
9010238036444
UPC
786689167387
Modellcode
PXS24-BB/80A/4TE

Delivery program

Typ
Automatisierungstechnik 24V
Str.stärke Wrt
80 A
Anzahl der Pole
1-polig
Anzahl der Phasen
0

Technical data - electrical

Betriebsspannung
24 V DC (15 V DC - 30 V DC)
Bemessungsbetriebsspannung (Ue) - max
30 V
Bemessungsstoßspannung
0 KV
Bemessungsdauerstrom (Iu)
80 A
Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bemessungskurzzeitstromfestigkeit (Icw)
0 kA
Elektrische Anschlussart
Sonstige

Technical data - mechanical

Anzahl der modularen Abstände
4
Farbe
Sonstige
Montageart
Kann an PXS24-Modulen eingerastet werden
Querschnitt
16 mm²
Anzahl der Kanäle
0
Teilungsabmessungen
17.5 mm

Design verification as per IEC/EN 61439 - technical data

Details Umgebungsbetriebstemperatur
-30 °C - 55 °C
Zulässige Lager- bzw. Transporttemperatur - min
-40 °C
Zulässige Lager- bzw. Transporttemperatur - max
100 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Additional information

Funktionen
Automatisierungstechnik 24V
Schutz
Keine
Geeignet für
4 Geräte
Geräte mit Hilfsschalter
Geeignet für Anzahl Geräte
4

ETIM for PXS24BB00004 Niederspannungsschaltgeräte (EC000215)
Merkmal Wert
Anzahl der Phasen (EF000351) 0
Polzahl (EF001391) 1
Geeignet für Anzahl Geräte (EF007241) 4
Teilungsmaß (EF007504) 17.5 mm
Querschnitt (EF000649) 16 mm²
Länge (EF001438) 70 mm
Zuschneidbar (EF015250) Nein
Breite in Teilungseinheiten (EF002950) 4
Bemessungsdauerstrom Iu (EF001389) 80 A
Ausführung des elektrischen Anschlusses (EF003961) sonstige
Isoliert (EF000019) Nein
Bemessungsstoßspannung (EF002993) 0 kV
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Max. Bemessungsbetriebsspannung Ue (EF007357) 30 V
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0 kA
Geeignet für Geräte mit N-Leiter (EF007218) Nein
Geeignet für Geräte mit Hilfsschalter (EF007217) Ja
Farbe (EF000007) sonstige
