PSG480B24RM 172887 EATON ELECTRIC Módulo buffer para fontes de alimentação PSG 20 A Ver maior

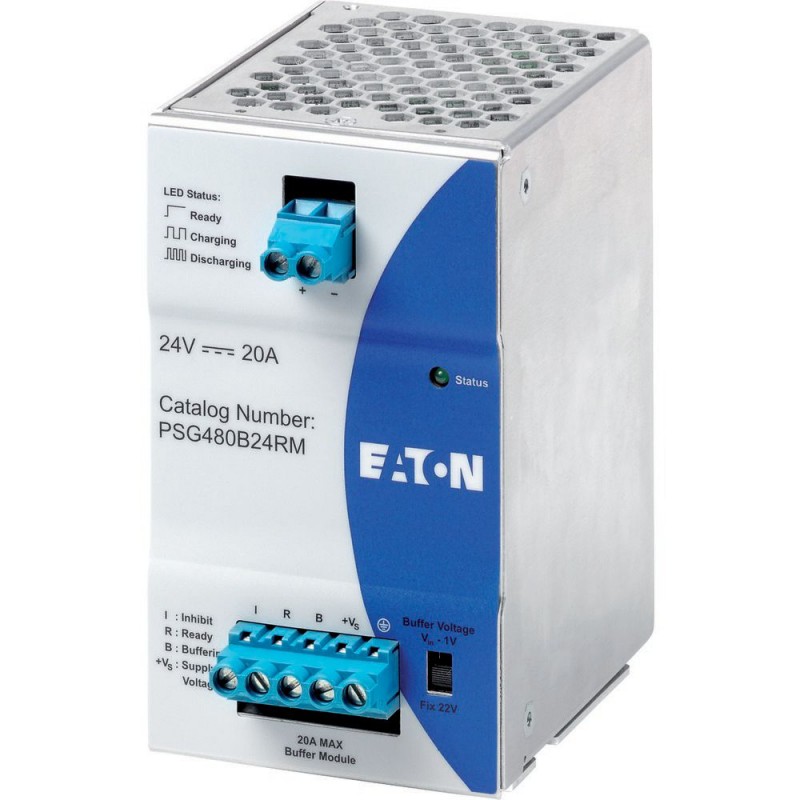

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PSG480B24RM 172887 EATON ELECTRIC Módulo buffer para fontes de alimentação PSG 20 A

PSG480B24RM

172887

EATON-MOELLER

Módulo buffer para fontes de alimentação PSG; 20 A

Módulo de armazenamento de buffer para fonte de alimentação, para manter a operação durante quedas de energia curtas, tempo de backup de 250 ms (20 A) a no máximo 5 s (1 A), dependendo da corrente de carga, o tempo de backup pode ser multiplicado conectando em paralelo, faixa de tensão de entrada 22,8-28,8 V DC, Corrente de saída 20 A

Mais detalhes


Aparelhos elétricos de baixa tensão > Fonte de alimentação CC

Transformadores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Módulo de Buffer para o PSG unidade de fonte de alimentação, 20 A
Alternativo Catálogo Não.
PSG480B24RM
EL-Nummer (Noruega)
0004560885
Módulo de Buffer para a unidade de fonte de alimentação, para manter a operação durante a breve falhas de energia, de cópia de segurança tempo de 250 ms (20) para max. 5 s (1 Um), dependendo da corrente de carga, o tempo de backup pode ser multiplicada através da ligação em paralelo, intervalo de tensão de entrada 22.8-a 28,8 V DC , corrente de saída 20 A
[

Programa de entrega

A gama de produtos
Fontes de alimentação do PSG
Subintervalo
Módulo de Buffer
Descrição
Para manter a operação durante a breve falhas de energia; o tempo de backup pode ser multiplicada através da ligação em paralelo
Tempo de cópia de segurança depende da corrente de carga
250 ms (20) para max. 5 s (1)
Faixa de tensão de entrada
22,8 - 28,8 V DC
Tensão de entrada Nominal
24 V DC
Tensão nominal de saída
Normalmente 24 VDC (depende de Vno)
Corrente nominal de saída
20 Um
Faixa de ajuste para a tensão de saída
22 - 28 V DC
Parâmetro = "Fixed 22 V" : Back-up inicia quando o terminal de tensão cai abaixo de 22 V
Parâmetro = "Vin - 1 V" (ajuste de fábrica): Back-up inicia quando o terminal de tensão cai mais do que 1 V
,

Dados técnicos

Entrada de características
Tensão de entrada Nominal
24 V DC
Faixa de tensão de entrada
22.8 - A 28,8 V DC V
Máxima tensão de entrada
35 V DC
Corrente de entrada
Modo de carregamento: < 0,6 A
O modo de descarga: Max. 20 A A
Máxima do sinal de entrada (Inibir = Bloqueio)
35 V
10 mA
Máxima corrente de entrada
< 20 A A
Tempo de carregamento
< 30 s s
Back-up fusível
3 x 6, 10, 16 (recomendado)
Características de saída
Tensão nominal de saída
Normalmente 24 VDC (depende de Vno)
Faixa de ajuste para a tensão de saída
22 - 28 V DC
Parâmetro = "Fixed 22 V" : Back-up inicia quando o terminal de tensão cai abaixo de 22 V
Parâmetro = "Vin - 1 V" (ajuste de fábrica): Back-up inicia quando o terminal de tensão cai mais do que 1 V
Tensão de saída máxima
35 V DC
Corrente Nominal
max. 20 Um
Tempo de
> 250 ms, com 24 V / 20 Uma carga
> 5 seg 24 V / 1 A carga ms
Máxima do sinal de saída
35 V DC
10 mA
Sinais
Inibir o sinal de (I) = "Baixo": desliga o módulo de buffer
Sinal pronto (R) = "Alto": módulo de Buffer está totalmente carregada ou em modo de espera
O buffer de sinal (B) = "Alto": módulo de Buffer está descarregando ou está no modo de buffer
Tensão de alimentação (+Vs): 10 - 35 VDC
Dissipação de calor
3 W
Ondulação Residual (20 MHz)
< 200 mVpp
Pode ser ligado em paralelo
Sim
Série a capacidade de ligação de
Nenhum
Características gerais
Habitação
Alumínio
Indicação de Status
Verde LED desligado: o Dispositivo está fora da acusação ou Vin < 22 V
LED verde: o Dispositivo está totalmente carregada
O LED verde pisca lentamente (1 Hz): Dispositivo actualmente carregamento
O LED verde pisca rapidamente (10 Hz): Dispositivo actualmente descarga
MTBF (tempo médio entre falhas)
> Mais de 800.000 h
Altura
121 mm
Largura
70 mm
Profundidade
120.1 mm
Peso
De 0,76 kg
Terminações
Conexão a parafuso
Comprimento de decapagem
7 mm
A capacidade do Terminalflexível com anilhas/sólidos
Entrada / saída: 3.3 - 5,3 mm2 (AWG 12 - 10)
Sinal: 0.1 - 5,3 mm2 (AWG 24 - 10) mmDois
Torque de aperto
0.7 Nm
Temperatura do ar ambiente gamaOperação
-25 - +75 °C
calor úmido
< 95 % de umidade relativa a +25 °C, sem condensação
Vibrações (IEC/EN 60068-2-6)
10 - 500 Hz a 30 m/s2 (3 G max ) por 60 min. no eixo X, eixo Y, eixo Z direções
Mecânica, resistência ao choque (IEC 60068-2-27)
30 g (300 m/s2) em todas as direções
De segurança e os recursos de segurança
Tensão de isolamentoEntrada/PE
1.5 kV CA
Tensão de isolamentoSaída/PE
1.5 kV CA
Tensão de isolamentoSinal/PE
1.5 kV CA
Grau de Proteção
IP20
Classe de proteção
Classe I com conexão PE
Normas
Equipamento elétrico de máquinas: IEC 60204-1
Dispositivos eletrônicos para uso em sistemas elétricos: EN 50178/IEC 62103
Segurança extra baixa tensão: SELV (EN 60204), SELV (EN 60950)
Proteção contra choque elétrico: DIN 57100-410
CE: Em conformidade com a Diretiva EMC 2004/108/CE e Directiva de Baixa Tensão 2006/95/CE
Conformidade com a RoHS: RoHS da Diretiva 2011/65/UE
ITE: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Industrial: EN 55011
Rede harmónicos de limitação: PT 601000-3-2
Segurança elétrica (equipamentos de informática) : UL/c-UL reconhecido como de acordo com UL 60950-1 CSA C22.2 No. 60950-1, SIQ BG conforme EN 60950-1, CB relatório de ensaio conforme a norma IEC 60950-1 e CE
Equipamento de controle Industrial: UL/c-UL listado por UL 508 e CSA C22.2
Componente unidade de fonte de alimentação para uso geral: EN61204-3
,

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
3 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+75 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
,

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / DC fonte de alimentação (EC002540)
De engenharia elétrica, automação, controle de processo / engenharia de dispositivos de fonte de Alimentação / dispositivo de Alimentação / corrente Contínua de alimentação ([email protected] [AFX040003])
Tipo de tensão de tensão de alimentação
DC
Tipo de tensão de tensão de alimentação
DC
1º secundário tensão de saída
22 - 28 V
2º secundário tensão de saída
0 - 0 V
3º secundário tensão de saída
0 - 0 V
Max. corrente de saída 1
20 Um
Max. corrente de saída 2
0
Max. corrente de saída 3
0
Secundário de tensão ajustável
Nenhum
Valor Nominal de saída tensão de saída 1
24 V
Valor Nominal de saída tensão de saída 2
0 V
Valor Nominal de saída tensão de saída 3
0 V
Valor Nominal corrente de saída 1
20 Um
Valor Nominal corrente de saída 2
0
Valor Nominal corrente de saída 3
0
Curto-circuito à prova de
Sim
Nominal tensão de alimentação AC 50 Hz
0 - 0 V
Nominal tensão de alimentação em CA 60 Hz
0 - 0 V
Nominal tensão de alimentação em DC
22.8 - a 28,8 V
Tensão de saída estabilizada
Nenhum
Consumo de potência
0 VA
Potência de saída
480 W
Estabilizado
Nenhum
Tipo de conexão elétrica
Conexão a parafuso
Montagem em trilho possível
Sim
Montagem na parede possível
Nenhum
Modular versão
Sim
Largura em número de modular espaçamentos
Zero
Construído-em largura
70 mm
Construído-em altura
121 mm
Montagem direta possível
Nenhum
Largura
70 mm
Altura
121 mm
Profundidade
120.1 mm
Adequado para funções de segurança
Nenhum
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Grau de proteção (IP)
IP20
Grau de proteção (NEMA)
Um
,

Dimensões

]

ETIM for 172887 Componentes industriais para Baixa Tensão (EC002540)
Característica Valor
Tipo de tensão de alimentação (EF002991) DC
1a tensão de saída (EF006792) 22 V
2a tensão de saída (EF006797) 0 V
3a tensão de saída (EF006800) 0 V
Máx. corrente de saída 1 (EF008284) 20 A
Máx. corrente de saída 2 (EF008285) 0 A
Máx. corrente de saída 3 (EF008286) 0 A
Tensão secundária ajustável (EF007002) Não
Valor nominal tensão de saída 1 (EF009393) 24 V
Valor nominal tensão de saída 2 (EF009394) 0 V
Valor nominal tensão de saída 3 (EF009395) 0 V
Valor nominal corrente de saída 1 (EF009396) 20 A
Valor nominal corrente de saída 2 (EF009397) 0 A
Valor nominal corrente de saída 3 (EF009398) 0 A
Protegido contra curtos-circuitos (EF007332) Sim
Tensão de alimentação nominal em AC 50 Hz (EF007076) 0 V
Tensão nominal de alimentação em AC 60 Hz (EF007077) 0 V
Tensão de alimentação nominal em DC (EF007078) 22.8 V
Tensão de saída estabilizada (EF003092) Não
Consumo (potência em VA) (EF000346) 0 VA
Potência à saída (EF003034) 480 W
Estabilizado (EF005302) Não
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Possível montagem em calha (EF003972) Sim
Possível montagem na parede (EF003973) Não
Versão modular (EF001126) Sim
Largura em número de módulos (EF002950) 0
Largura para embutir (EF000846) 70 mm
Altura embutida (EF000332) 121 mm
Possibilidade de montagem direta (EF005689) Não
Largura (EF000008) 70 mm
Altura (EF000040) 121 mm
Profundidade (EF000049) 120 mm
Adequado para funções de segurança (EF001597) Não
SIL de acordo com IEC 61508 (EF009889) Nenhum
Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) Nenhum
Grau de proteção (IP) (EF005474) IP20
Grau de proteção (NEMA) (EF011959) 1

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
