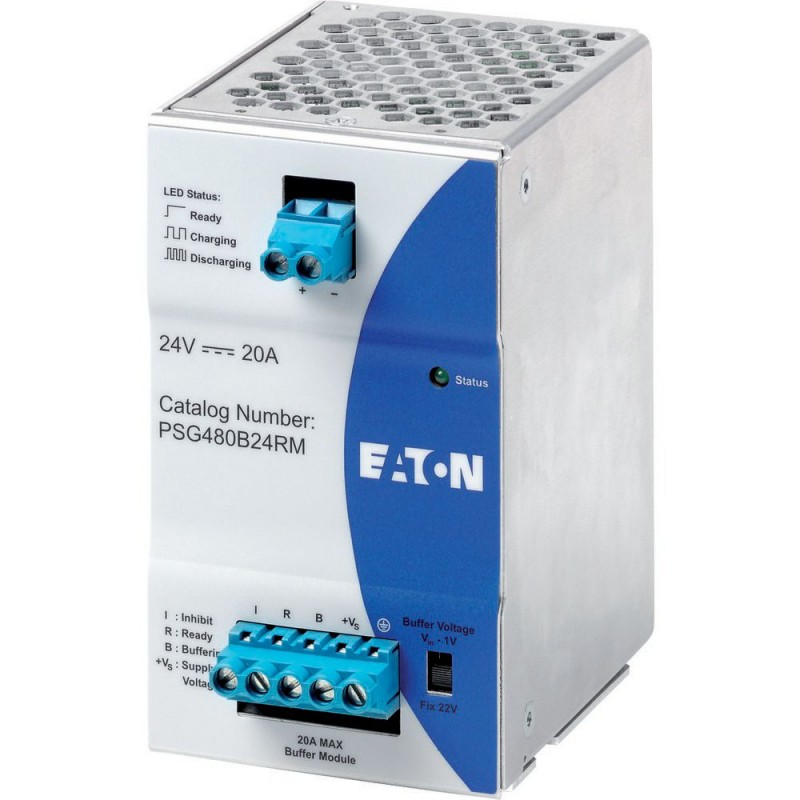

PSG480B24RM 172887 EATON ELECTRIC Módulo Buffer para fuente de alimentación PSG 20 A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PSG480B24RM 172887 EATON ELECTRIC Módulo Buffer para fuente de alimentación PSG 20 A

PSG480B24RM

172887

EATON-MOELLER

Módulo Buffer para fuente de alimentación PSG; 20 A

Módulo de almacenamiento intermedio para la fuente de alimentación, para mantener el funcionamiento durante breves cortes de energía, tiempo de respaldo de 250 ms (20 A) a máx. 5 s (1 A), dependiendo de la corriente de carga, el tiempo de respaldo se puede multiplicar conectando en paralelo, rango de voltaje de entrada 22,8-28,8 V CC, corriente de salida 20 A

Más detalles


Componentes industriales de baja tensión > Fuente de alimentación CC

Transformadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Módulo de almacenamiento en búfer para el PSG unidad de fuente de alimentación, Un 20
Alternativa De Catálogo No.
PSG480B24RM
EL-Nummer (Noruega)
Cero cero cero cuatro millones quinientos sesenta mil ochocientos ochenta y cinco
Buffer del módulo de fuente de alimentación de la unidad, para mantener el funcionamiento durante el breve fallas de energía, tiempo de copia de seguridad de 250 ms (20) a máx. 5 s (1), dependiendo de la corriente de carga, el tiempo de copia de seguridad puede ser multiplicado por la conexión en paralelo, el voltaje de entrada rango de 22.8-28,8 V DC , corriente de salida de 20 a
[

Programa de entrega

Gama de productos
Fuentes de alimentación PSG
Subrango
Módulo de almacenamiento en búfer
Descripción
Para mantener la operación durante el breve fallas de energía; el tiempo de copia de seguridad puede ser multiplicado por la conexión en paralelo
Tiempo de copia de seguridad depende de la corriente de carga
250 ms (20) a máx. 5 s (1)
Rango de tensión de entrada
22,8 - 28,8 V DC
Voltaje Nominal de entrada
24 V DC
Tensión nominal de salida
Normalmente 24 VDC (depende de Ven)
La corriente de salida nominal
20 Un
Rango de ajuste para la tensión de salida
22 - 28 V DC
Interruptor = "Fijo 22 V" : Back-up comienza cuando el terminal de la tensión cae por debajo de 22 V
Interruptor = "Vin - 1 V" (ajuste predeterminado): Back-up comienza cuando la tensión del terminal cae más de 1 V
,

Datos técnicos

Características de entrada
Voltaje Nominal de entrada
24 V DC
Rango de tensión de entrada
22.8 - 28,8 V DC V
Voltaje de entrada máximo
35 V DC
La corriente de entrada
Modo de carga: < 0,6 a
Descarga en modo: Max. 20 UN UN
Señal de entrada máxima (Inhibir = Bloqueo)
35 V
10 mA
Máxima corriente de arranque
< 20 UN UN
Tiempo de carga
< 30 seg seg
Back-up de fusibles
3 x 6, 10, 16 a (recomendado)
Características de salida
Tensión nominal de salida
Normalmente 24 VDC (depende de Ven)
Rango de ajuste para la tensión de salida
22 - 28 V DC
Interruptor = "Fijo 22 V" : Back-up comienza cuando el terminal de la tensión cae por debajo de 22 V
Interruptor = "Vin - 1 V" (ajuste predeterminado): Back-up comienza cuando la tensión del terminal cae más de 1 V
Tensión máxima de salida
35 V DC
Corriente Nominal de
max. 20 Un
Tiempo
> 250 ms 24 V / 20 a cargar
> 5 segundos con 24 V / 1 a cargar ms
La máxima señal de salida
35 V DC
10 mA
Las señales de
La señal de inhibición (I) = "Baja": desactiva el módulo de almacenamiento en búfer
Señal de "listo" (R) = "High": módulo de almacenamiento en Búfer está completamente cargada o en modo de espera
El almacenamiento en búfer de la señal (B) = "High": módulo de almacenamiento en Búfer se está descargando o está en el modo de búfer
Tensión de alimentación (+Vs): 10 - 35 VDC
La disipación de calor
3 W
Ondulación Residual (20 MHz)
< 200 mVpp
Se pueden conectar en paralelo
Sí
La conexión en serie la capacidad de
No
Características generales
La vivienda
De aluminio
Indicación del estado de
Verde LED apagado: el equipo está fuera de cargo o Vin < V 22
LED verde encendido: el equipo está completamente cargada
El LED verde parpadea lentamente (1 Hz): Dispositivo que actualmente la carga
LED verde parpadea rápidamente (10 Hz): Dispositivo actualmente descargando
MTBF (tiempo medio entre fallos)
> 800,000 h
Altura
121 mm
Ancho
70 mm
Profundidad
120.1 mm
Peso
0.76 kg
Terminaciones
Tornillo de conexión
Pelar longitud
7 mm
Capacidad del Terminalflexible con boquillas/sólido
Entrada / salida: 3.3 - 5.3 mm2 (AWG 12 - 10)
Señal: 0.1 - 5.3 mm2 (AWG 24 - 10) mmDos
Par de apriete
0,7 Nm
Ambiental rango de temperatura del aireLa operación
-25 - +75 °C
el calor húmedo
< Humedad relativa del 95% a +25 °C, sin condensación
Vibraciones (IEC/EN 60068-2-6)
10 - 500 Hz a 30 m/s2 (3 G max ) durante 60 min. en el eje X, eje Y, eje Z direcciones
Mecánica de resistencia a los golpes (IEC 60068-2-27)
30 g (300 m/s2) en todas las direcciones
De seguridad y características de seguridad
Voltaje de aislamientoEntrada/PE
1,5 kV AC
Voltaje de aislamientoSalida/PE
1,5 kV AC
Voltaje de aislamientoSeñal/PE
1,5 kV AC
Grado de Protección
IP20
Clase de protección
Clase I con conexión PE
Normas
Equipo eléctrico de las máquinas: IEC 60204-1
Dispositivos electrónicos para su uso en sistemas eléctricos: EN 50178/IEC 62103
Seguridad extra baja tensión: PELV (EN 60204), SELV (EN 60950)
Protección contra descarga eléctrica: DIN 57100-410
CE: En conformidad con la Directiva EMC 2004/108/EC y la Directiva de Baja Tensión 2006/95/CE
Compatible con RoHS: Directiva RoHS 2011/65/UE
ITE: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Industrial: EN 55011
La red armónicos limitación: EN 601000-3-2
Seguridad eléctrica (de equipos) : UL/c-UL reconocido por UL 60950-1 y CSA C22.2 Nº 60950-1, SIQ BG según EN 60950-1, CB informe de ensayo según IEC 60950-1 y CE
Equipos de control Industrial: UL/c-UL según UL 508 y CSA C22.2
Componente unidad de suministro de energía para uso general: EN61204-3
,

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
3 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+75 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
,

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / DC-fuente de alimentación (EC002540)
Ingeniería eléctrica, automatización, control de procesos ingeniería de la fuente de Alimentación / dispositivos / dispositivo de Alimentación / corriente Continua de alimentación ([email protected] [AFX040003])
Voltaje tipo de tensión de alimentación
DC
Voltaje tipo de tensión de alimentación
DC
1º de secundaria de la tensión de salida
22 - 28 V
2º de secundaria de la tensión de salida
0 - 0 V
3 de secundaria de la tensión de salida
0 - 0 V
Max. la corriente de salida 1
20 Un
Max. la corriente de salida 2
0 Un
Max. la corriente de salida 3
0 Un
El voltaje secundario ajustable
No
Valor Nominal de la tensión de salida 1
24 V
Valor Nominal de la tensión de salida 2
0 V
Valor Nominal de la tensión de salida 3
0 V
Valor Nominal de la corriente de salida 1
20 Un
Valor Nominal de la corriente de salida 2
0 Un
Valor Nominal de la corriente de salida 3
0 Un
Corto-circuito a prueba de
Sí
Voltaje de suministro nominal en AC 50 Hz
0 - 0 V
Voltaje de suministro nominal en AC 60 Hz
0 - 0 V
Nominal tensión de alimentación en DC
22.8 - 28,8 V
La tensión de salida estabilizada
No
El consumo de energía
0 VA
Potencia de salida
480 W
Estabilizado
No
Tipo de conexión eléctrica
Tornillo de conexión
Montaje en riel posible
Sí
Montaje en la pared posible
No
Modular versión
Sí
Ancho en el número de separaciones modulares
Cero
Built-in de ancho
70 mm
Construido en altura
121 mm
Montaje directo posible
No
Ancho
70 mm
Altura
121 mm
Profundidad
120.1 mm
Adecuado para las funciones de seguridad
No
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Grado de protección (IP)
IP20
Grado de protección (NEMA)
Uno
,

Dimensiones

]

ETIM for 172887 Interruptores de baja tensión (EC002540)
Característica Valor
Tipo de tensión de alimentación (EF002991) CC
1ª tensión de salida (EF006792) 22 V
2ª tensión de salida (EF006797) 0 V
3ª tensión de salida (EF006800) 0 V
Corriente máxima de salida 1 (EF008284) 20 A
Corriente máxima de salida 2 (EF008285) 0 A
Corriente máxima de salida 3 (EF008286) 0 A
Tensión de salida ajustable (EF007002) No
Valor nominal tensión de salida 1 (EF009393) 24 V
Valor nominal tensión de salida 2 (EF009394) 0 V
Valor nominal tensión de salida 3 (EF009395) 0 V
Valor nominal corriente de salida 1 (EF009396) 20 A
Valor nominal corriente de salida 2 (EF009397) 0 A
Valor nominal corriente de salida 3 (EF009398) 0 A
Protección contra cortocircuitos (EF007332) Sí
Voltaje de suministro de CA nominal a 50 Hz (EF007076) 0 V
Voltaje de suministro de CA nominal a 60 Hz (EF007077) 0 V
Voltaje de suministro de CC nominal (EF007078) 22.8 V
Tensión de salida regulada (EF003092) No
Consumo de energía (EF000346) 0 VA
Potencia suministrada (EF003034) 480 W
Estabilizado (EF005302) No
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Montaje en carril posible (EF003972) Sí
Montaje en pared posible (EF003973) No
Apto para instalación en serie (EF001126) Sí
Ancho en número de espacios modulares (EF002950) 0
Anchura de montaje (EF000846) 70 mm
Altura de la instalación (EF000332) 121 mm
Montaje directo posible (EF005689) No
Anchura (EF000008) 70 mm
Altura (EF000040) 121 mm
Profundidad (EF000049) 120 mm
Apto para funciones de seguridad (EF001597) No
SIL según IEC 61508 (EF009889) Ninguno
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Ninguno
Grado de protección (IP) (EF005474) IP20
Grado de protección (NEMA) (EF011959) 1

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
