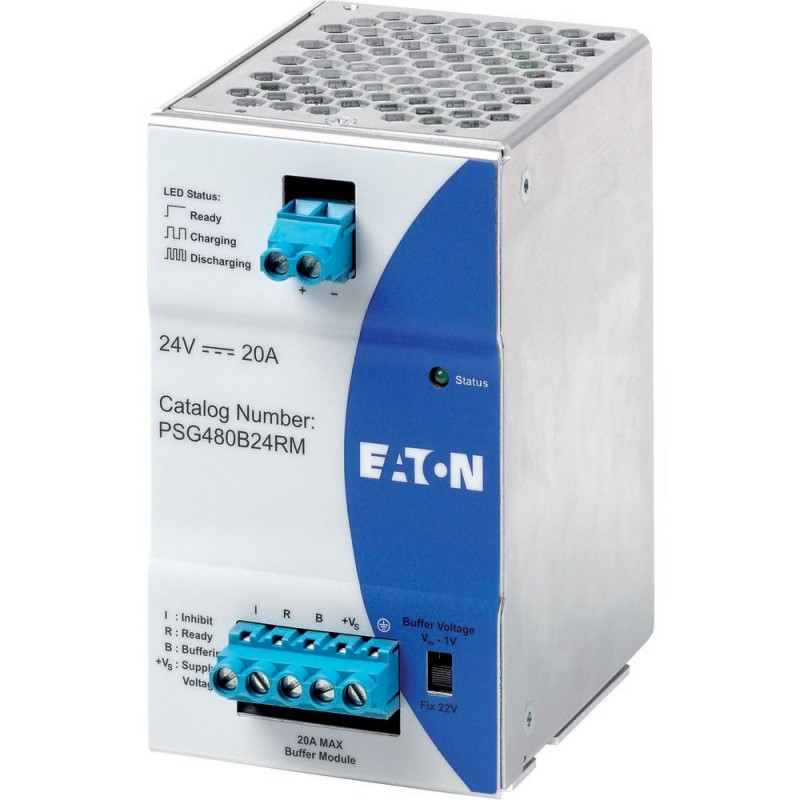

PSG480B24RM 172887 EATON ELECTRIC Puffermodul für PSG Stromversorgungsgerät, 20 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSG480B24RM 172887 EATON ELECTRIC Puffermodul für PSG Stromversorgungsgerät, 20 A

PSG480B24RM

172887

EATON-MOELLER

Puffermodul für PSG Stromversorgungsgerät, 20 A

Puffermodul für PSG-Stromversorgung; 20 A

Puffermodul für Netzteil, zur Aufrechterhaltung des Betriebs bei kurzzeitigen Stromausfällen, Backup-Zeit von 250 ms (20 A) bis max. 5 s (1 A), abhängig vom Laststrom, Backup-Zeit durch Parallelschaltung vervielfachbar, Eingangsspannungsbereich 22,8-28,8 V DC , Ausgangsstrom 20 A

Mehr Infos


Niederspannungsschaltgeräte > Gleichstromversorgung

Transformer

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Puffermodul für PSG Stromversorgungsgerät, 20 A
Alternate Catalog No.
PSG480B24RM
Puffermodul für Stromversorgungsgerät, zum Überbrücken von kurzzeitigen Netzausfällen, Pufferzeit 250 ms (20 A) bis max. 5 s (1 A) abhängig vom Laststrom, Vervielfachung der Pufferzeit durch Parallelschaltung möglich, Eingangsspannungsbereich 22.8-28.8 V DC , Ausgangsstrom 20A
[

Lieferprogramm

Sortiment
Stromversorgungen PSG
Untersortiment
Puffermodul
Beschreibung
zum Überbrücken von kurzzeitigen Netzausfällen, Vervielfachung der Pufferzeit durch Parallelschaltung möglich
Pufferzeit abhängig vom Laststrom
250 ms (20 A) bis max. 5 s (1 A)
Eingangsspannungsbereich
22,8 - 28,8 V DC
Bemessungseingangsspannung
24 V DC
Bemessungsausgangsspannung
typ. 24 V DC (abhängig von Vin)
Bemessungsausgangsstrom
20 A
Einstellbereich der Ausgangsspannung
22 - 28 V DC
Schalter = "Fix 22 V" : Pufferung beginnt, wenn die Klemmenspannung unter 22 V fällt
Schalter = "Vin - 1 V" (Werkseinstellung): Pufferung beginnt, wenn die Klemmenspannung mehr als 1 V abnimmt
,

Technische Daten

Eingangskennwerte
Bemessungseingangsspannung
24 V DC
Eingangsspannungsbereich
22.8 - 28.8 V DC V
maximale Eingangsspannung
35 V DC
Eingangsstrom
Lademodus: < 0,6 A
Entlademodus: 20 A max. A
Maximales Eingangssignal (Inhibit = Sperrung)
35 V
10 mA
maximaler Einschaltstrom
< 20 A A
Ladezeit
< 30 sec sec
Vorsicherung
3 x 6, 10, 16 A (empfohlen)
Ausgangskennwerte
Bemessungsausgangsspannung
typ. 24 V DC (abhängig von Vin)
Einstellbereich der Ausgangsspannung
22 - 28 V DC
Schalter = "Fix 22 V" : Pufferung beginnt, wenn die Klemmenspannung unter 22 V fällt
Schalter = "Vin - 1 V" (Werkseinstellung): Pufferung beginnt, wenn die Klemmenspannung mehr als 1 V abnimmt
maximale Ausgangsspannung
35 V DC
Bemessungsausgangsstrom
max. 20 A
Pufferzeit
> 250 ms bei 24 V /20 A Last
> 5 sec bei 24 V/ 1 A Last ms
maximale Signalausgabe
35 V DC
10 mA
Signale
Inhibit Signal (I) = "Low": schaltet Puffermodul ab
Ready Signal (R) = "High": Puffermodul ist voll geladen oder in Standby Modus
Buffering Signal (B) = "High": Puffermodul entlädt sich oder ist in Puffermodus
Versorgungsspannung (+Vs): 10 - 35 V DC
Verlustleistung
3 W
Restwelligkeit (20 MHz)
< 200 mVpp
Parallelschaltbarkeit
ja
Reihenschaltbarkeit
nein
Allgemeine Kennwerte
Gehäuse
Aluminium
Zustandsanzeige
grüne LED aus: Gerät ist entladen oder Vin < 22 V
grüne LED ein: Gerät ist vollständig geladen
grüne LED blinkt langsam (1 Hz): Gerät wird gerade geladen
grüne LED blinkt schnell (10 Hz): Gerät wird gerade entladen
MTBF (mittlere Betriebszeit zwischen Ausfällen)
> 800.000 h
Höhe
121 mm
Breite
70 mm
Tiefe
120.1 mm
Gewicht
0.76 kg
Anschlussklemmen
Schraubanschluss
Abisolierlänge
7 mm
Anschlussquerschnittefeindrähtig mit Aderendhülsen/eindrähtig
Eingang / Ausgang: 3.3 - 5.3 mm² (AWG 12 - 10)
Signal: 0.1 - 5.3 mm² (AWG 24 - 10) mm2
Anzugsdrehmoment
0.7 Nm
UmgebungstemperaturbereichBetrieb
-25 - +75 °C
Feuchte Wärme
< 95 % relative Luftfeuchte bei +25 °C, keine Betauung
Schwingfestigkeit (IEC/EN 60068-2-6)
10 - 500 Hz bei 30 m/s² (3 G max ) für 60 min. in X, Y, Z Richtung
Schockfestigkeit (IEC 60068-2-27)
30 g (300 m/s²) in alle Richtungen
Sicherheit und Schutzeinrichtungen
IsolationsspannungEingang/PE
1.5 kV AC
IsolationsspannungAusgang/PE
1.5 kV AC
IsolationsspannungSignal/PE
1.5 kV AC
Schutzart
IP20
Schutzklasse
Klasse I mit Schutzleiteranschluss
Normen und Bestimmungen
Elektrische Ausrüstung von Maschinen: IEC 60204-1
Elektronische Geräte zur Verwendung in elektrischen Anlagen: EN 50178/IEC 62103
Schutzkleinspannung: PELV (EN 60204), SELV (EN 60950)
Schutz gegen elektrischen Schlag: DIN 57100-410
CE: In Konformität zur EMV-Richtlinie 2004/108/EC und Niederspannungsrichtlinie 2006/95/EC
RoHS konform: RoHS -Richtlinie 2011/65/EU
ITE: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Industrial: EN 55011
Begrenzungen der Netzoberschwingungen: EN 601000-3-2
Elektrische Sicherheit (von Einrichtungen der Informationstechnik) : UL/c-UL anerkannt nach UL 60950-1 und CSA C22.2 Nr. 60950-1, SIQ BG nach EN60950-1, CB Prüfprotokoll und -bericht nach IEC 60950-1 und CE
Industrielle Steuerungsgeräte: UL/c-UL gelistet nach UL 508 und CSA C22.2
Komponenten-Netzteil zur allgemeinen Verwendung: EN61204-3
,

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
3 W
Verlustleistungsabgabevermögen [Pve]
0 W
Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+75 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Gleichstromversorgung (EC002540)
Elektro-, Automatisierungs- und Prozessleittechnik / Energieversorgungsgeräte / Netzversorgungsgerät / Gleichstromversorgung ([email protected] [AFX040003])
Spannungsart der Versorgungsspannung
DC
Spannungsart der Versorgungsspannung
DC
1. Ausgangsspannung
22 - 28 V
2. Ausgangsspannung
0 - 0 V
3. Ausgangsspannung
0 - 0 V
Max. Ausgangsstrom 1
20 A
Max. Ausgangsstrom 2
0 A
Max. Ausgangsstrom 3
0 A
Ausgangsspannung einstellbar
nein
Nennwert Ausgangsspannung 1
24 V
Nennwert Ausgangsspannung 2
0 V
Nennwert Ausgangsspannung 3
0 V
Nennwert Ausgangsstrom 1
20 A
Nennwert Ausgangsstrom 2
0 A
Nennwert Ausgangsstrom 3
0 A
Kurzschlussfest
ja
Bemessungsversorgungsspannung bei AC 50 Hz
0 - 0 V
Bemessungsversorgungsspannung bei AC 60 Hz
0 - 0 V
Bemessungsversorgungsspannung bei DC
22.8 - 28.8 V
Ausgangsspannung geregelt
nein
Leistungsaufnahme
0 VA
Leistungsabgabe
480 W
Stabilisiert
nein
Ausführung des elektrischen Anschlusses
Schraubanschluss
Tragschienenmontage möglich
ja
Wandmontage möglich
nein
Geeignet für Reiheneinbau
ja
Breite in Teilungseinheiten
0
Einbaubreite
70 mm
Einbauhöhe
121 mm
Direktmontage möglich
nein
Breite
70 mm
Höhe
121 mm
Tiefe
120.1 mm
Geeignet für Sicherheitsfunktionen
nein
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Schutzart (IP)
IP20
Schutzart (NEMA)
1
,

Abmessungen

]

ETIM for 172887 Niederspannungsschaltgeräte (EC002540)
Merkmal Wert
Spannungsart der Versorgungsspannung (EF002991) DC
1. Ausgangsspannung (EF006792) 22 V
2. Ausgangsspannung (EF006797) 0 V
3. Ausgangsspannung (EF006800) 0 V
Max. Ausgangsstrom 1 (EF008284) 20 A
Max. Ausgangsstrom 2 (EF008285) 0 A
Max. Ausgangsstrom 3 (EF008286) 0 A
Ausgangsspannung einstellbar (EF007002) Nein
Nennwert Ausgangsspannung 1 (EF009393) 24 V
Nennwert Ausgangsspannung 2 (EF009394) 0 V
Nennwert Ausgangsspannung 3 (EF009395) 0 V
Nennwert Ausgangsstrom 1 (EF009396) 20 A
Nennwert Ausgangsstrom 2 (EF009397) 0 A
Nennwert Ausgangsstrom 3 (EF009398) 0 A
Kurzschlussfest (EF007332) Ja
Bemessungsversorgungsspannung AC 50 Hz (EF007076) 0 V
Bemessungsversorgungsspannung AC 60 Hz (EF007077) 0 V
Bemessungsversorgungsspannung DC (EF007078) 22.8 V
Ausgangsspannung geregelt (EF003092) Nein
Leistungsaufnahme (EF000346) 0 VA
Leistungsabgabe (EF003034) 480 W
Stabilisiert (EF005302) Nein
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Tragschienenmontage möglich (EF003972) Ja
Wandmontage möglich (EF003973) Nein
Geeignet für Reiheneinbau (EF001126) Ja
Breite in Teilungseinheiten (EF002950) 0
Einbaubreite (EF000846) 70 mm
Einbauhöhe (EF000332) 121 mm
Direktmontage möglich (EF005689) Nein
Breite (EF000008) 70 mm
Höhe (EF000040) 121 mm
Tiefe (EF000049) 120 mm
Geeignet für Sicherheitsfunktionen (EF001597) Nein
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) 1
