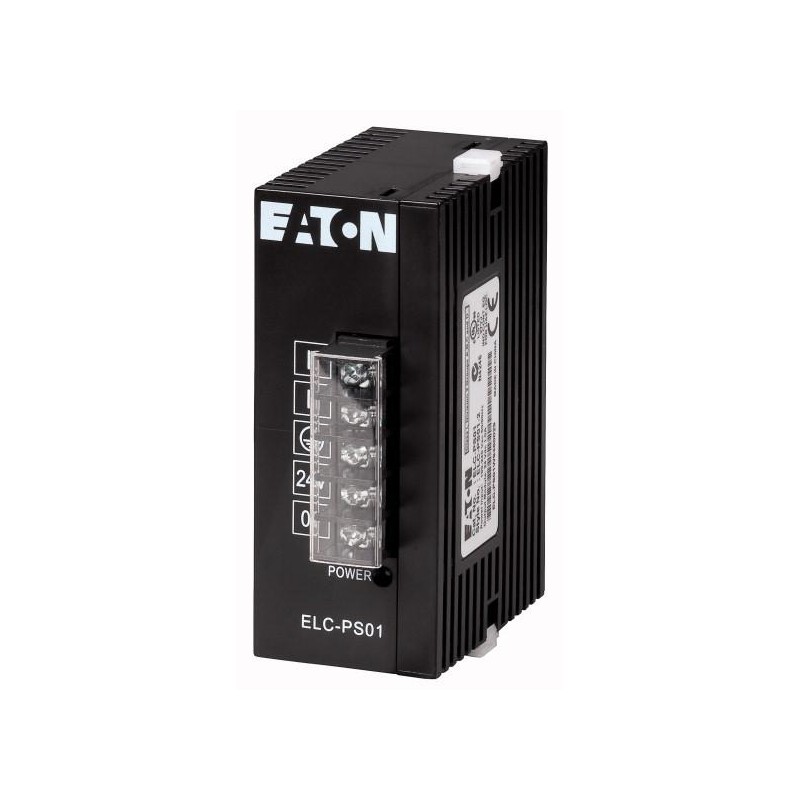

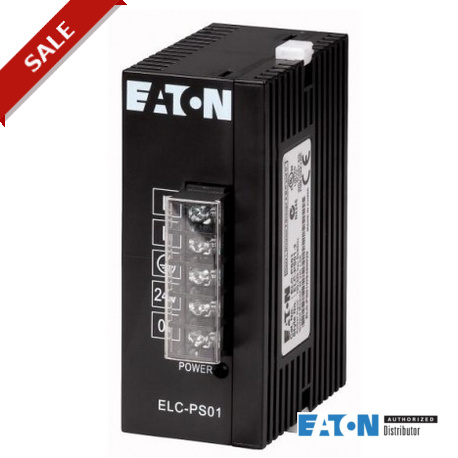

ELC-PS01 135239 EATON ELECTRIC transformadores
ELC-PS01
135239
EATON-MOELLER
transformadores
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Entrega do programa
A gama de produtos | Fontes de alimentação ELC-PS | ||
Subintervalo | unidade de fonte de alimentação | ||
Fases | Fase única | ||
Faixa de tensão de entrada | 85 - 264 V CA | ||
Tensão de entrada Nominal | 100 - 240 V AC | ||
Tensão nominal de saída | 24 V DC (± 3%) | ||
Corrente nominal de saída | Um | 1 | |
Potência de saída nominal | W | 24 |
Dados técnicos
| Entrada de características | |||
Tensão de entrada Nominal | 100 - 240 V AC | ||
| Características de saída | |||
Potência de saída nominal | W | 24 | |
Tensão nominal de saída | 24 V DC (± 3%) | ||
Dissipação de calor | W | 6 | |
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 0 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 0 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 6 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | 0 | |
Temperatura de funcionamento max. | °C | 50 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Atende a norma de produto. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
| De baixa tensão industrial componentes (EG000017) / DC fonte de alimentação (EC002540) | |||
| De engenharia elétrica, automação, controle de processo de engenharia / fonte de Alimentação / Alimentação (outro) / DC fonte de alimentação ([email protected] [AFZ644012]) | |||
Tipo de tensão de tensão de alimentação | AC | ||
1º secundário tensão de saída | V | 24 - 24 | |
2º secundário tensão de saída | V | 0 - 0 | |
3º secundário tensão de saída | V | 0 - 0 | |
Max. corrente de saída 1 | Um | 1 | |
Max. corrente de saída 2 | Um | 0 | |
Max. corrente de saída 3 | Um | 0 | |
Secundário de tensão ajustável | Sim | ||
Valor Nominal de saída tensão de saída 1 | V | 24 | |
Valor Nominal de saída tensão de saída 2 | V | 0 | |
Valor Nominal de saída tensão de saída 3 | V | 0 | |
Valor Nominal corrente de saída 1 | Um | 1 | |
Valor Nominal corrente de saída 2 | Um | 0 | |
Valor Nominal corrente de saída 3 | Um | 0 | |
Curto-circuito à prova de | Sim | ||
Nominal tensão de alimentação AC 50 Hz | V | 85 - 264 | |
Nominal tensão de alimentação em CA 60 Hz | V | 85 - 264 | |
Nominal tensão de alimentação em DC | V | 0 - 0 | |
Tensão de saída estabilizada | Nenhum | ||
Consumo de potência | VA | 0 | |
Potência de saída | W | 24 | |
Estabilizado | Sim | ||
Tipo de conexão elétrica | Conexão a parafuso | ||
Montagem em trilho possível | Sim | ||
Montagem na parede possível | Nenhum | ||
Modular versão | Sim | ||
Largura em número de modular espaçamentos | 0 | ||
Construído-em largura | mm | 36.5 | |
Construído-em altura | mm | 90 | |
Montagem direta possível | Nenhum | ||
Largura | mm | 36.5 | |
Altura | mm | 90 | |
Profundidade | mm | 60 | |
Adequado para funções de segurança | Nenhum | ||
SIL, de acordo com IEC 61508 | Nenhum | ||
Nível de desempenho acc. EN ISO 13849-1 | Nenhum | ||
Grau de proteção (IP) | - | ||
