Visualizza ingrandito

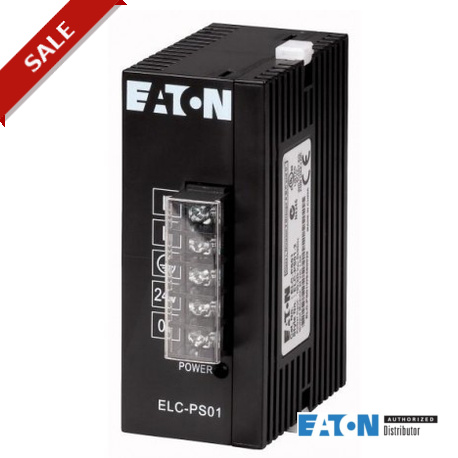

ELC-PS01 135239 EATON ELECTRIC trasformatori
ELC-PS01
135239
EATON-MOELLER
trasformatori
Home > EATON - MOELLER
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Programma di fornitura
Assortimento | Alimentazioni ELC-PS | ||
Sotto gamma | alimentatore | ||
Fasi | monofase | ||
Campo d'ingresso tensione | 85 - 264 V AC | ||
Tensione nominale d'ingresso | 100 - 240 V AC | ||
Tensione nominale di uscita | 24 V DC (± 3%) | ||
Corrente nominale di uscita | A | 1 | |
Potenza nominale di uscita | W | 24 |
Dati tecnici
| Valori caratteristici ingresso | |||
Tensione nominale d'ingresso | 100 - 240 V AC | ||
| Parametri uscita | |||
Potenza nominale di uscita | W | 24 | |
Tensione nominale di uscita | 24 V DC (± 3%) | ||
Dissipazione | W | 6 |
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto | |||
Corrente nominale d'impiego per i dati relativi alla dissipazione | In | A | 0 |
Dissipazione per polo, in funzione della corrente | Pvid | W | 0 |
Dissipazione dell'apparecchio, in funzione della corrente | Pvid | W | 0 |
Dissipazione statica, indipendente dalla corrente | Pvs | W | 6 |
Potere di dissipazione | Pve | W | 0 |
Temperatura ambiente di servizio min. | °C | 0 | |
Temperatura ambiente di servizio max. | °C | 50 | |
Verifiche di progetto IEC/EN 61439 | |||
10.2 Idoneità di materiali e componenti | |||
10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.1 Resistenza dell'involucro al calore | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.4 Resistenza all'irradiazione UV | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.6 Prova d'urto | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.7 Diciture | I requisiti della norma di prodotto sono soddisfatti. | ||
10.3 Grado di protezione degli involucri | I requisiti della norma di prodotto sono soddisfatti. | ||
10.4 Vie di dispersione aerea e superficiale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.5 Protezione contro scosse elettriche | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.6 Montaggio incassato di apparecchi | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.7 Circuiti interni e collegamenti | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.8 Collegamenti per conduttori introdotti dall'esterno | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9 Caratteristiche d’isolamento | |||
10.9.2 Rigidità dielettrica a frequenza di rete | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.3 Tensione di tenuta a impulso | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.4 Verifica di involucri in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.10 Riscaldamento | Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature. | ||
10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.12 EMC | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
Dati tecnici secondo ETIM 6.0
Voltage type of supply voltage | AC | ||
1st secondary output voltage | V | 24 - 24 | |
2nd secondary output voltage | V | 0 - 0 | |
3rd secondary output voltage | V | 0 - 0 | |
Max. output current 1 | A | 1 | |
Max. output current 2 | A | 0 | |
Max. output current 3 | A | 0 | |
Secondary voltage adjustable | Yes | ||
Nominal value output voltage 1 | V | 24 | |
Nominal value output voltage 2 | V | 0 | |
Nominal value output voltage 3 | V | 0 | |
Nominal value output current 1 | A | 1 | |
Nominal value output current 2 | A | 0 | |
Nominal value output current 3 | A | 0 | |
Short-circuit-proof | Yes | ||
Rated supply voltage at AC 50 Hz | V | 85 - 264 | |
Rated supply voltage at AC 60 Hz | V | 85 - 264 | |
Rated supply voltage at DC | V | 0 - 0 | |
Output voltage stabilized | No | ||
Power consumption | VA | 0 | |
Power output | W | 24 | |
Stabilized | Yes | ||
Type of electric connection | Screw connection | ||
Rail mounting possible | Yes | ||
Wall mounting possible | No | ||
Modular version | Yes | ||
Width in number of modular spacings | 0 | ||
Built-in width | mm | 36.5 | |
Built-in height | mm | 90 | |
Direct mounting possible | No | ||
Width | mm | 36.5 | |
Height | mm | 90 | |
Depth | mm | 60 | |
Suitable for safety functions | No | ||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Degree of protection (IP) | - |
Dimensioni
Ulteriori informazioni sul prodotto (link)
IL05003007E | |||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
