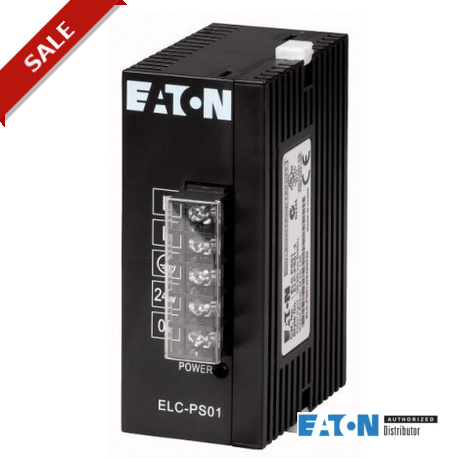

ELC-PS01 135239 EATON ELECTRIC Transformer
ELC-PS01
135239
EATON-MOELLER
Transformer
Home > EATON - MOELLER
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Lieferprogramm
Sortiment | Stromversorgungen ELC-PS | ||
Untersortiment | Stromversorgungsgerät | ||
Phasen | 1-phasig | ||
Eingangsspannungsbereich | 85 - 264 V AC | ||
Bemessungseingangsspannung | 100 - 240 V AC | ||
Bemessungsausgangsspannung | 24 V DC (± 3%) | ||
Bemessungsausgangsstrom | A | 1 | |
Nennausgangsleistung | W | 24 |
Technische Daten
| Eingangskennwerte | |||
Bemessungseingangsspannung | 100 - 240 V AC | ||
| Ausgangskennwerte | |||
Nennausgangsleistung | W | 24 | |
Bemessungsausgangsspannung | 24 V DC (± 3%) | ||
Verlustleistung | W | 6 |
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis | |||
Bemessungsstrom zur Verlustleistungsangabe | In | A | 0 |
Verlustleistung pro Pol, stromabhängig | Pvid | W | 0 |
Verlustleistung des Betriebsmittels, stromabhängig | Pvid | W | 0 |
Verlustleistung statisch, stromunabhängig | Pvs | W | 6 |
Verlustleistungsabgabevermögen | Pve | W | 0 |
Betriebsumgebungstemperatur min. | °C | 0 | |
Betriebsumgebungstemperatur max. | °C | 50 | |
Bauartnachweis IEC/EN 61439 | |||
10.2 Festigkeit von Werkstoffen und Teilen | |||
10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.4 Beständigkeit gegen UV-Strahlung | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.5 Anheben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.2.7 Aufschriften | Anforderungen der Produktnorm sind erfüllt. | ||
10.3 Schutzart von Umhüllungen | Anforderungen der Produktnorm sind erfüllt. | ||
10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. | ||
10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9 Isolationseigenschaften | |||
10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.10 Erwärmung | Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte. | ||
10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
Technische Daten nach ETIM 6.0
Spannungsart der Versorgungsspannung | AC | ||
1. Ausgangsspannung | V | 24 - 24 | |
2. Ausgangsspannung | V | 0 - 0 | |
3. Ausgangsspannung | V | 0 - 0 | |
Max. Ausgangsstrom 1 | A | 1 | |
Max. Ausgangsstrom 2 | A | 0 | |
Max. Ausgangsstrom 3 | A | 0 | |
Ausgangsspannung einstellbar | ja | ||
Nennwert Ausgangsspannung 1 | V | 24 | |
Nennwert Ausgangsspannung 2 | V | 0 | |
Nennwert Ausgangsspannung 3 | V | 0 | |
Nennwert Ausgangsstrom 1 | A | 1 | |
Nennwert Ausgangsstrom 2 | A | 0 | |
Nennwert Ausgangsstrom 3 | A | 0 | |
Kurzschlussfest | ja | ||
Bemessungsversorgungsspannung bei AC 50 Hz | V | 85 - 264 | |
Bemessungsversorgungsspannung bei AC 60 Hz | V | 85 - 264 | |
Bemessungsversorgungsspannung bei DC | V | 0 - 0 | |
Ausgangsspannung geregelt | nein | ||
Leistungsaufnahme | VA | 0 | |
Leistungsabgabe | W | 24 | |
Stabilisiert | ja | ||
Ausführung des elektrischen Anschlusses | Schraubanschluss | ||
Tragschienenmontage möglich | ja | ||
Wandmontage möglich | nein | ||
Geeignet für Reiheneinbau | ja | ||
Breite in Teilungseinheiten | 0 | ||
Einbaubreite | mm | 36.5 | |
Einbauhöhe | mm | 90 | |
Direktmontage möglich | nein | ||
Breite | mm | 36.5 | |
Höhe | mm | 90 | |
Tiefe | mm | 60 | |
Geeignet für Sicherheitsfunktionen | nein | ||
SIL gemäß IEC 61508 | ohne | ||
Performance Level nach EN ISO 13849-1 | ohne | ||
Schutzart (IP) | - |
Abmessungen
Weitere Produktinformationen (Verlinkungen)
IL05003007E | |||
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| ELC-PS01 135239 135239.pdf | 191 Kbytes |
|
