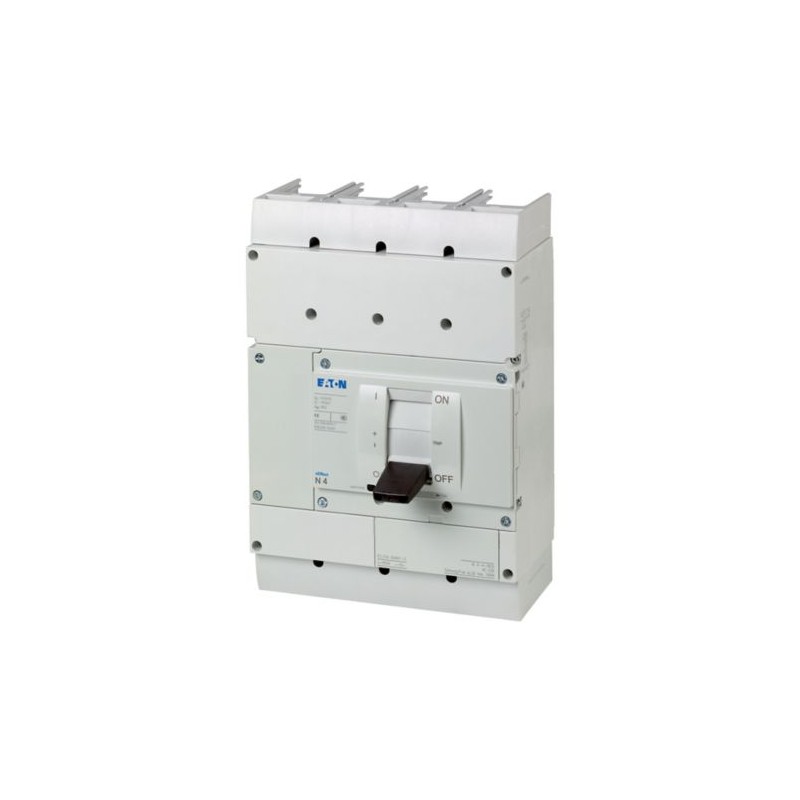

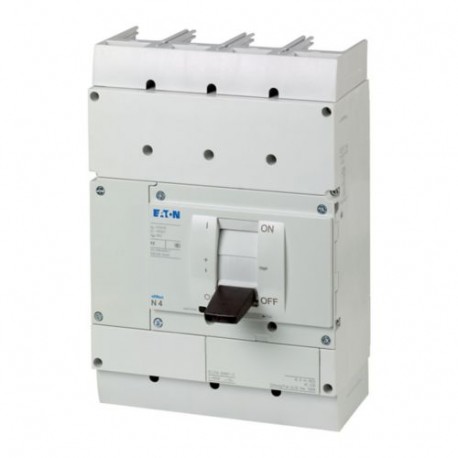

N4-4-800-S1-DC 119890 Y7-119890 EATON ELECTRIC 4p chave interruptora 800A 1000VDC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

N4-4-800-S1-DC 119890 Y7-119890 EATON ELECTRIC 4p chave interruptora 800A 1000VDC

N4-4-800-S1-DC

119890

Y7-119890

EATON-MOELLER

4p chave interruptora 800A 1000VDC

Seccionadora tipo N, 4P 800A, 1000VDC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p 800A 1000VDC

Interruptores-seccionadores N.. Na versão especial para até 1500 V DC, DC pode ser usado em 1 ou 2 pólos. Eles atendem às propriedades de isolamento mesmo para redes de TI aterradas. Acessórios como kits de jumper, terminais de conexão e maçanetas de acoplamento de porta giratória permitem a instalação individual em uma ampla variedade de sistemas de distribuição. Interruptores auxiliares, liberadores de tensão e operadores remotos facilitam a sinalização e a automação. Notas: Principais características do interruptor, incluindo acionamento positivo de acordo com IEC/EN 60204 e VDE 0113. Características de isolamento de acordo com IEC/EN 60947-3 e VDE 0660. Tipo de terminal: Uma conexão serial é necessária para comutação de 2 pólos de acordo com as possibilidades de conexão especificadas. Veja os kits de ponte de acessórios. O interruptor não pode ser combinado com unidades plug-in/removíveis e/ou conexão na parte traseira.

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $4,193.78
Preço unitário: $4,193.78
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM switch-disconnector
Catalog Number
119890
EAN
4015081177387
Product Length/Depth
401 mm
Product Height
207 mm
Product Width
280 mm
Product Weight
22.723 kg
Compliances
RoHS conform
Certifications
IEC
Model Code
N4-4-800-S1-DC

Dados técnicos - elétricos

Voltage rating
1000 V - 1000 V
Rated operating voltage (Ue) at AC - max
0 V
Rated insulation voltage (Ui)
1250 V
Current rating (Iu) at 40°C with terminal jumpers
800 A
Current rating (Iu) at 65°C with terminal jumpers
800 A
Rated operational current
1400 CSA (DC-21B)
800 A (DC 22-A)
Rated permanent current at AC-21, 400 V
0 A
Rated short-time withstand current (Icw)
34 kA
Rated short-time withstand current (t = 0.1 s)
34 kA
Amperage Rating
800 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
DC-22 A
Overvoltage category
III
Pollution degree
3

Dados técnicos - comunicação

Current rating (Iu) at 40°C with terminal jumpers
800 A
Current rating (Iu) at 65°C with terminal jumpers
800 A
Rated operational current
1400 CSA (DC-21B)
800 A (DC 22-A)
Rated permanent current at AC-21, 400 V
0 A
Rated permanent current at AC-23, 400 V
0 A
Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
34 kA
Rated short-time withstand current (t = 0.1 s)
34 kA
Amperage Rating
800 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
DC-22 A
Overvoltage category
III
Pollution degree
3

Dados técnicos - mecânicos

Mounting Method
Built-in device fixed built-in technique
Fixed
Distribution board installation
Ground mounting
Intermediate mounting
Degree of protection
IP20
Degree of protection (IP), front side
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Number of switches
1
Handle color
Black
Switch positions
I, +, 0
Lifespan, mechanical
10000 operations

ETIM for 119890 Low-voltage industrial controls and switchgear (EC000216)
Característica Valor
Version as main switch (EF006981) true
Version as maintenance-/service switch (EF006986) true
Version as safety switch (EF006985) false
Version as emergency stop installation (EF006959) true
Version as reversing switch (EF009408) false
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 0 V
Rated operating voltage (EF001435) 1000 V
Rated permanent current Iu (EF001389) None A
Rated permanent current at AC-23, 400 V (EF011777) 0 A
Rated permanent current at AC-21, 400 V (EF009165) 0 A
Rated operation power at AC-3, 400 V (EF001364) 0 kW
Rated short-time withstand current lcw (EF007050) 34 kA
Rated operation power at AC-23, 400 V (EF007027) 0 kW
Switching power at 400 V (EF009166) 0 kW
Conditioned rated short-circuit current Iq (EF001444) 0 kA
Number of poles (EF001391) 4
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) true
Motor drive integrated (EF006697) false
Voltage release optional (EF007491) true
Device construction (EF008240) Built-in device fixed built-in technique
Suitable for front mounting 4-hole (EF007247) false
Suitable for front mounting centre (EF007248) false
Suitable for distribution board installation (EF007262) true
Suitable for intermediate mounting (EF007264) true
Colour control element (EF007167) Black
Type of control element (EF006976) Rocker lever
Interlockable (EF006281) true
Type of electrical connection of main circuit (EF006819) Screw connection
With pre-assembled cabling (EF016444) false
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) Other
Width (EF000008) 280 mm
Height (EF000040) 207 mm
Depth (EF000049) 401 mm
Width in number of modular spacings (EF002950)
