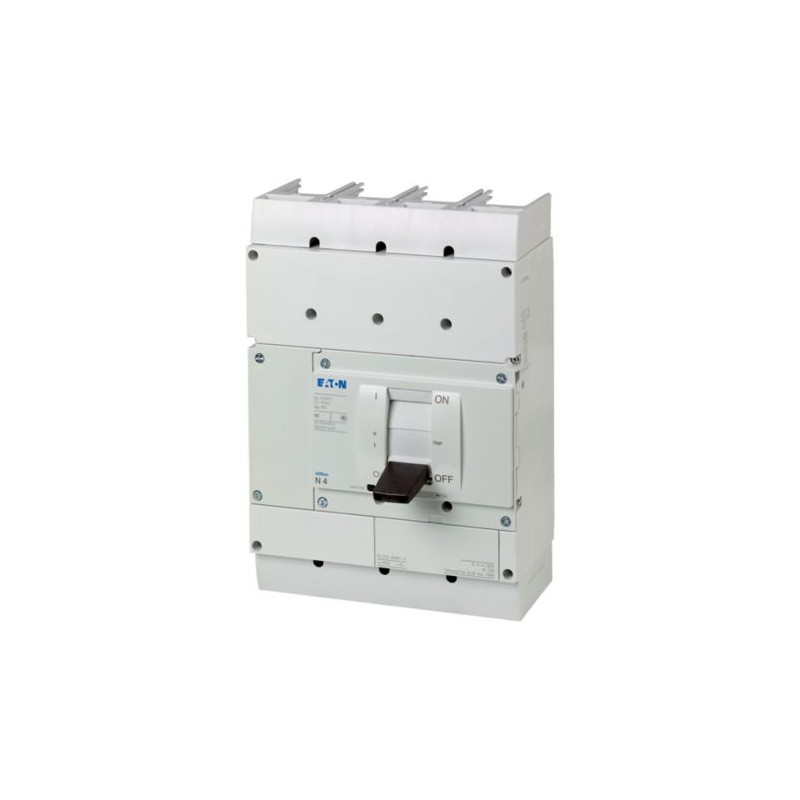

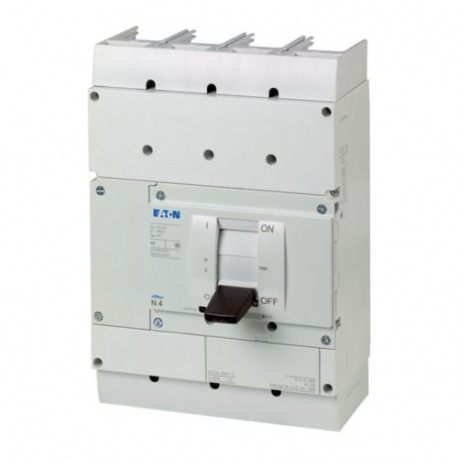

N4-4-800-S1-DC 119890 Y7-119890 EATON ELECTRIC Switch-disconnector 4p 800A 1000VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

N4-4-800-S1-DC 119890 Y7-119890 EATON ELECTRIC Switch-disconnector 4p 800A 1000VDC

N4-4-800-S1-DC

119890

Y7-119890

EATON-MOELLER

Switch-disconnector 4p 800A 1000VDC

Sezionatore tipo N, 4P 800A, 1000VDC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p 800A 1000VDC

Interruttori-sezionatori N.. Nella versione speciale per un massimo di 1500 V DC, la DC può essere utilizzata su 1 o 2 poli. Soddisfano le proprietà di isolamento anche per le reti IT messe a terra. Accessori come i kit di ponticelli, i terminali di collegamento e le maniglie di accoppiamento delle porte girevoli consentono l'installazione individuale in un'ampia varietà di sistemi di distribuzione. Interruttori ausiliari, sganciatori di tensione e operatori remoti facilitano la segnalazione e l'automazione. Note: Caratteristiche principali dell'interruttore, incluso l'azionamento positivo secondo IEC/EN 60204 e VDE 0113. Caratteristiche di isolamento secondo IEC/EN 60947-3 e VDE 0660. Tipo di terminale: per la commutazione a 2 poli è necessaria una connessione seriale in base alle possibilità di collegamento specificate. Vedi i kit di ponti accessori. L'interruttore non può essere combinato con unità a innesto/rimovibili e/o collegamento sul retro.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $4,240.22
Prezzo unitario: $4,240.22
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM switch-disconnector
Catalog Number
119890
EAN
4015081177387
Product Length/Depth
401 mm
Product Height
207 mm
Product Width
280 mm
Product Weight
22.723 kg
Compliances
RoHS conform
Certifications
IEC
Model Code
N4-4-800-S1-DC

Dati tecnici - elettrici

Voltage rating
1000 V - 1000 V
Rated operating voltage (Ue) at AC - max
0 V
Rated insulation voltage (Ui)
1250 V
Current rating (Iu) at 40°C with terminal jumpers
800 A
Current rating (Iu) at 65°C with terminal jumpers
800 A
Rated operational current
1400 CSA (DC-21B)
800 A (DC 22-A)
Rated permanent current at AC-21, 400 V
0 A
Rated short-time withstand current (Icw)
34 kA
Rated short-time withstand current (t = 0.1 s)
34 kA
Amperage Rating
800 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
DC-22 A
Overvoltage category
III
Pollution degree
3

Dati tecnici - comunicazione

Current rating (Iu) at 40°C with terminal jumpers
800 A
Current rating (Iu) at 65°C with terminal jumpers
800 A
Rated operational current
1400 CSA (DC-21B)
800 A (DC 22-A)
Rated permanent current at AC-21, 400 V
0 A
Rated permanent current at AC-23, 400 V
0 A
Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
34 kA
Rated short-time withstand current (t = 0.1 s)
34 kA
Amperage Rating
800 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
DC-22 A
Overvoltage category
III
Pollution degree
3

Dati tecnici - meccanici

Mounting Method
Built-in device fixed built-in technique
Fixed
Distribution board installation
Ground mounting
Intermediate mounting
Degree of protection
IP20
Degree of protection (IP), front side
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Number of switches
1
Handle color
Black
Switch positions
I, +, 0
Lifespan, mechanical
10000 operations

ETIM for 119890 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) true
versione interruttore di manutenzione/riparazione (EF006986) true
versione interruttore di sicurezza (EF006985) false
versione dispositivo di arresto d'emergenza (EF006959) true
versione invertitore (EF009408) false
numero di interruttori (EF005586) 1
max. tensione d'esercizio nominale Ue per AC (EF007355) 0 V
tensione d'esercizio nominale (EF001435) 1000 V
corrente permanente nominale Iu (EF001389) None A
corrente nominale permanente per AC-23, 400V (EF011777) 0 A
corrente nominale permanente per AC-21, 400 V (EF009165) 0 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 0 kW
resistenza a corrente di breve durata Icw (EF007050) 34 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 0 kW
potenza di interruzione a 400 V (EF009166) 0 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 0 kA
numero di poli (EF001391) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) true
azionamento a motore integrato (EF006697) false
sganciatore di tensione opzionale (EF007491) true
tipologia costruttiva dell'apparecchio (EF008240) Built-in device fixed built-in technique
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) true
adatto per costruzione intermedia (EF007264) true
colore dell'elemento di azionamento (EF007167) Black
tipo di elemento di azionamento (EF006976) Rocker lever
bloccabile (EF006281) true
tipo di collegamento circuito elettrico principale (EF006819) Screw connection
con cablaggio premontato (EF016444) false
grado di protezione (IP), lato frontale (EF003118) IP20
indice di protezione (NEMA) (EF011959) Other
larghezza (EF000008) 280 mm
altezza (EF000040) 207 mm
profondità (EF000049) 401 mm
numero di unità modulari (EF002950)
