> EATON - MOELLER series>Interruptores Automáticos Caja Moldeada NZM >N4-4-800-S1-DC 119890 Y7-119890 ELECTRIC Interruptor seccionador N, 4P 800A, 1000VDC
ANUNCIAR
Anterior producto Siguiente producto

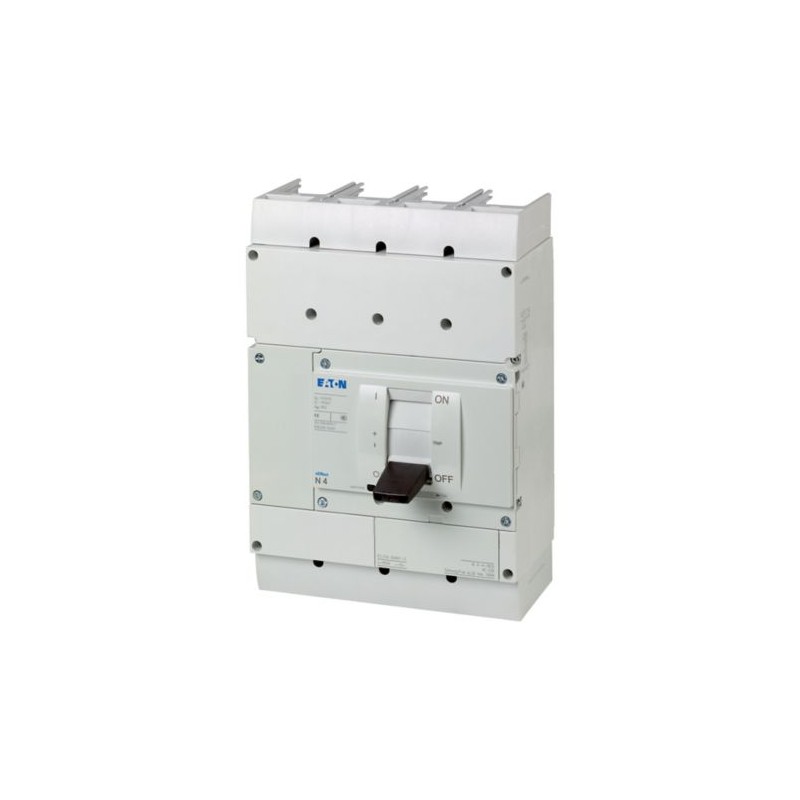

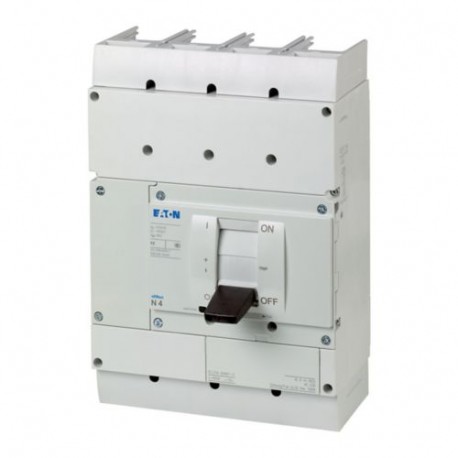

N4-4-800-S1-DC 119890 Y7-119890 EATON ELECTRIC Interruptor seccionador N, 4P 800A, 1000VDC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

N4-4-800-S1-DC 119890 Y7-119890 EATON ELECTRIC Interruptor seccionador N, 4P 800A, 1000VDC

N4-4-800-S1-DC

119890

Y7-119890

EATON-MOELLER

Int. seccionador tipo N, 4P 800A, 1000VDC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p 800A 1000VDC

Interruptores-seccionadores N.. En la versión especial para hasta 1500 V CC, se puede utilizar CC en 1 o 2 polos. Cumplen con las propiedades de aislamiento incluso para redes IT conectadas a tierra. Los accesorios, como los kits de puente, los terminales de conexión y las manijas giratorias de acoplamiento de puertas, permiten la instalación individual en los sistemas de distribución más variados. Los interruptores auxiliares, los liberadores de voltaje y los operadores remotos facilitan la señalización y la automatización. Notas: características principales del interruptor, incluido el accionamiento positivo según IEC/EN 60204 y VDE 0113. Características de aislamiento según IEC/EN 60947-3 y VDE 0660. Tipo de terminal: se requiere una conexión en serie para la conmutación de 2 polos de acuerdo con las posibilidades de conexión especificadas. Ver accesorios kits de puentes. El interruptor no se puede combinar con unidades enchufables / extraíbles y / o conexión en la parte trasera.

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $4,232.54
Precio unitario: $4,232.54
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM switch-disconnector
Catalog Number
119890
EAN
4015081177387
Product Length/Depth
401 mm
Product Height
207 mm
Product Width
280 mm
Product Weight
22.723 kg
Compliances
RoHS conform
Certifications
IEC
Model Code
N4-4-800-S1-DC

Datos técnicos - eléctricos

Voltage rating
1000 V - 1000 V
Rated operating voltage (Ue) at AC - max
0 V
Rated insulation voltage (Ui)
1250 V
Current rating (Iu) at 40°C with terminal jumpers
800 A
Current rating (Iu) at 65°C with terminal jumpers
800 A
Rated operational current
1400 CSA (DC-21B)
800 A (DC 22-A)
Rated permanent current at AC-21, 400 V
0 A
Rated short-time withstand current (Icw)
34 kA
Rated short-time withstand current (t = 0.1 s)
34 kA
Amperage Rating
800 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
DC-22 A
Overvoltage category
III
Pollution degree
3

Datos técnicos - comunicación

Current rating (Iu) at 40°C with terminal jumpers
800 A
Current rating (Iu) at 65°C with terminal jumpers
800 A
Rated operational current
1400 CSA (DC-21B)
800 A (DC 22-A)
Rated permanent current at AC-21, 400 V
0 A
Rated permanent current at AC-23, 400 V
0 A
Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
34 kA
Rated short-time withstand current (t = 0.1 s)
34 kA
Amperage Rating
800 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
DC-22 A
Overvoltage category
III
Pollution degree
3

Datos técnicos - mecánicos

Mounting Method
Built-in device fixed built-in technique
Fixed
Distribution board installation
Ground mounting
Intermediate mounting
Degree of protection
IP20
Degree of protection (IP), front side
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Number of switches
1
Handle color
Black
Switch positions
I, +, 0
Lifespan, mechanical
10000 operations

ETIM for 119890 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) true
Ejecución como interruptor de mantenimiento/reparación (EF006986) true
Ejecución como interruptor de seguridad (EF006985) false
Ejecución como dispositivo de parada de emergencia (EF006959) true
Ejecución como conmutador-inversor (EF009408) false
Número de interruptores (EF005586) 1
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 0 V
Tensión nominal de funcionamiento (EF001435) 1000 V
Intensidad nominal permanente Iu (EF001389) None A
Corriente permanente asignada a AC-23, 400 V (EF011777) 0 A
Corriente permanente asignada con AC-21, 400 V (EF009165) 0 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 0 kW
Resistencia de corriente nominal de corta duración Icw (EF007050) 34 kA
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 0 kW
Poder de corte a 400 V (EF009166) 0 kW
Corriente nominal de cortocircuito condicional Iq (EF001444) 0 kA
Número de polos (EF001391) 4
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) true
Accionamiento motorizado integrado (EF006697) false
Liberación de tensión opcional (EF007491) true
Construcción del dispositivo (EF008240) Built-in device fixed built-in technique
Apto para montaje frontal de 4 orificios (EF007247) false
Apto para montaje frontal central (EF007248) false
Apto para la instalación del distribuidor (EF007262) true
Apto para montaje intermedio (EF007264) true
Color del elemento de accionamiento (EF007167) Black
Ejecución del elemento accionador (EF006976) Rocker lever
Interbloqueable (EF006281) true
Tipo de conexión del circuito de corriente principal (EF006819) Screw connection
Con cableado premontado (EF016444) false
Grado de protección (IP), frontal (EF003118) IP20
Grado de protección (NEMA) (EF011959) Other
Anchura (EF000008) 280 mm
Altura (EF000040) 207 mm
Profundidad (EF000049) 401 mm
Ancho en número de espacios modulares (EF002950)
