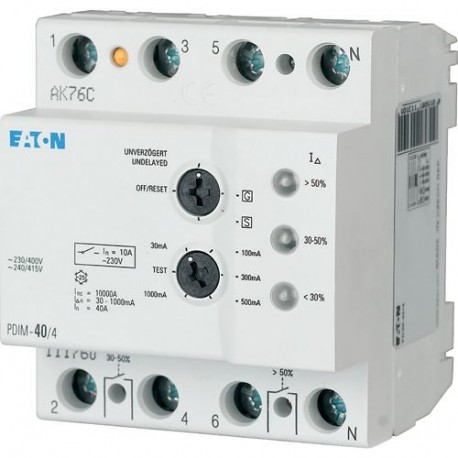

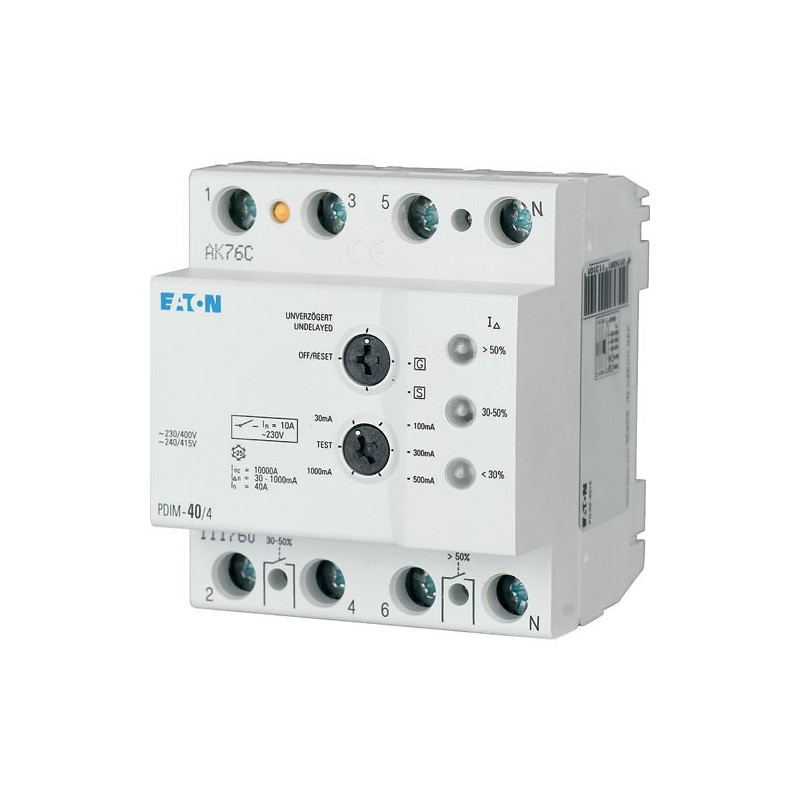

PDIM-100/4 111761 PDIM-100-4 EATON ELECTRIC Relé diferencial regulável 100A, 4P Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PDIM-100/4 111761 PDIM-100-4 EATON ELECTRIC Relé diferencial regulável 100A, 4P

PDIM-100/4

111761

PDIM-100-4

EATON-MOELLER

Relé diferencial regulável 100A, 4P

Mais detalhes


Disjuntores, fusíveis > Disjuntor de corrente residual (RCCB)

Aparelhagem Modular - Industrial

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $472.60
Preço unitário: $472.60

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Corrente Residual disjuntor, 100A, 4p, 0mA, AC-Char
Medidor de corrente de fuga PDIM, 4 pólos, corrente Nominal: 100 A, com valor Nominal de curto-circuito de força Ric: 10 kA, com valor Nominal de corrente de falha IΔN: ajustável: 0.03/0.1/0.3/0.5/1 Um, Aparelhagem industrial e avançadas aplicações comerciais

Programa de entrega

Função básica
A corrente de fuga do monitor
Número de pólos
4 pólos
Aplicação
Aparelhagem industrial e avançadas aplicações comerciais
Corrente nominal [eun]
100 A
Nominal de curto-circuito de força [eucn]
10 kA
Nominal corrente de fuga [euΔN]
ajustável: 0.03/0.1/0.3/0.5/1 Um
O desarme
Curto tempo de atraso ajustável
seletiva desligar, ajustável
não atrasada, ajustável s...
A gama de produtos
PDIM
Sensibilidade
CA e pulsante de corrente DC sensível
Contato sequência
PDIM

Dados técnicos

Elétrica
Tipos com base no
DIN/EN 62020
Teste de corrente de marcas
Como por inscrição
Corrente nominal [eun]
100 A
Valor da resposta
unverzögert
Tipo G
10 ms verzögert
Tipo S
40 ms verzögert - selektiv
Tensão nominal de acordo com a norma IEC/EN 60947-2 [Un]
230/400, 50/60 Hz
240/415, 50/60 Hz V AC
Sensibilidade
CA e pulsante de corrente DC sensível
Tensão nominal de isolamento [Ueu]
440 V
Nominal de curto-circuito de força [eucn]
10 kA
Max. admissível de back-up fusívelCurto-circuito [gG/gL]
100 A
Max. admissível de back-up fusívelSobrecarga [gG/gL]
63 A
Contactos
10 A / 240 V~
Resposta do comportamento de contatos
1: 30 - 50 % euΔn
2: > 50 % euΔn
tempo de vidaElétrica [Operações]
≧ 4000
tempo de vidaMecânica [Operações]
≧ 20000
Mecânica
Padrão de frente dimensão
45 mm
Dispositivo de altura
80 mm
Construído-em largura
70 (4TE) mm
Montagem
Rápido anexo com 2 trava de posições no top-hat ferroviário IEC/EN 60715
Grau de Proteção
IP40, IP54 (com a umidade-prova de gabinete)
Terminais superior e inferior
Duplo propósito terminais
Proteção do Terminal
dedo e toque a mão segura, DGUV VS3, PT 50274
A capacidade do Terminal (1, 2, 3, 4, 5, 6, N, N)Sólidos
1.5 - 35 mmDois
A capacidade do Terminal (1, 2, 3, 4, 5, 6, N, N)Encalhado
2 x 16 mmDois
Terminal de seção transversal de contactos de comutação
De 0,25 - 1,5 mmDois
Espessura do material de barramento
De 0,8 - 2 mm
Admissível de variação de temperatura
-25 a +40 °C
Permitido o armazenamento e o transporte temperaturas
-35 - +60 °C
Climáticas revisão de texto
25-55°C/90-95% de umidade relativa, de acordo com a norma IEC 60068-2
Temperatura de funcionamento min.
-25 °C

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
100 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
18.8 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
Começando 40 °C, máx. admissível de corrente contínua diminui 1,2% para cada 1 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Disjuntores e fusíveis (EG000020) / disjuntor de corrente (RCCB) (EC000003)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo de corrente Residual sistema de proteção / disjuntor de corrente (RCCB) ([email protected] [AAB906014])
Número de pólos
Quatro
Tensão nominal
415 V
Corrente nominal
100 A
Nominal da corrente de falta
0 mA
Tensão nominal de isolamento Ui
440 V
Tensão suportável nominal de impulso Uimp
4 kV
Método de montagem
Trilho DIN
A corrente de fuga tipo de
AC
Proteção seletiva
Sim
Curto tempo de atraso de disparo
Sim
Interrupção de curto-circuito capacidade (Icw)
10 kA
Corrente de pico de capacidade
0.25 kA
Frequência
60 Hz
Equipamentos adicionais possível
Sim
Com dispositivo de encravamento
Sim
Grau de proteção (IP)
IP20
Largura em número de modular espaçamentos
Quatro
Construído-em profundidade
60 mm
A temperatura ambiente durante a operação
-25 - 40 °C
Grau de poluição
Dois
Conectável condutor de seção transversal multi-fios
1.5 - 16 mm2
Conectável condutor de secção transversal do sólido núcleo
1.5 - 35 mm2

Dimensões

Mas_PDIM

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
