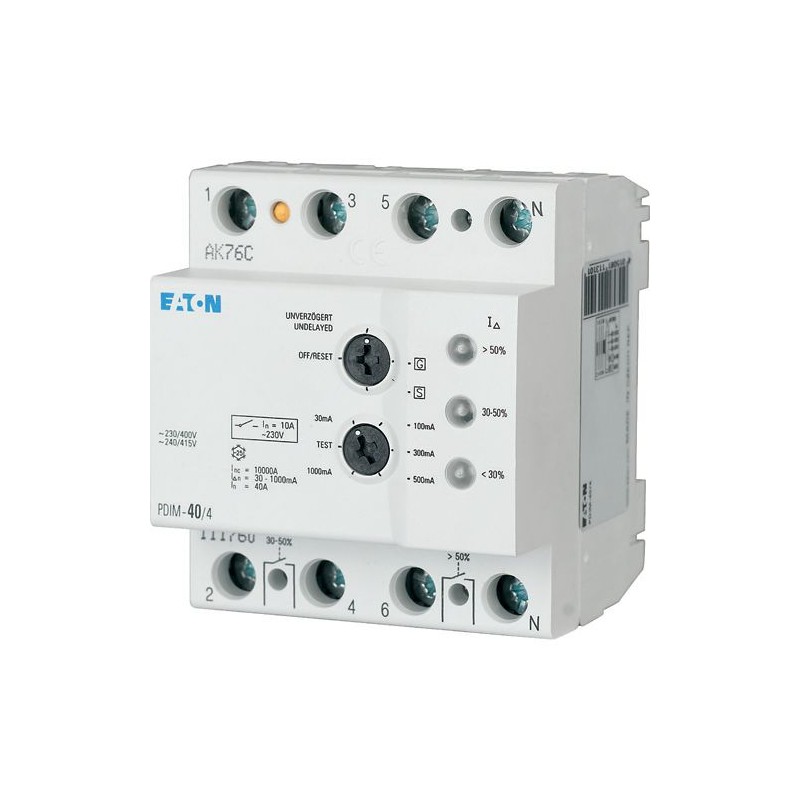

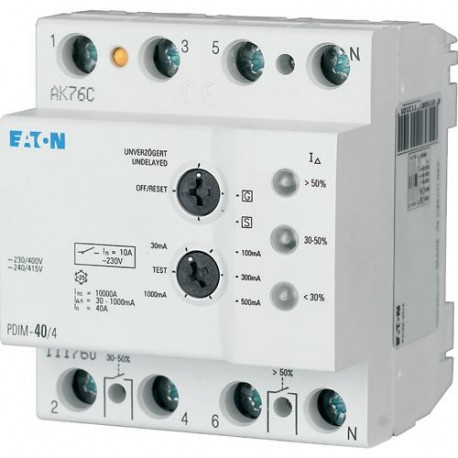

PDIM-100/4 111761 Y7-111761 EATON ELECTRIC Interruttore differenziali, 100A, 4p, 0mA, curva caratteristica AC
PDIM-100/4
111761
Y7-111761
EATON-MOELLER
Interruttore differenziali, 100A, 4p, 0mA, curva caratteristica AC
Relè differenziale regolabile per segnalazione difetti 100A, 4P
Eaton Moeller series xPole - PDIM RCCB. Interruttore differenziale puro, 100 A, 4 poli, 0 mA, AC, Caratteristica CA
Misuratore di corrente di dispersione PDIM, 4 poli, Corrente nominale a: 100 A, Resistenza nominale di cortocircuito Icn: 10 kA, Corrente di guasto nominale IΔN: regolabile: 0,03/0,1/0,3/0,5/1 A, Quadri per applicazioni industriali e commerciali avanzate
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale
Quadri modulari - industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xPole - PDIM RCCB
Sigla catalogo
111761
EAN
4015081113118
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
65.5 mm
Larghezza prodotto
70 mm
Peso prodotto
0.404 kg
Conformità
RoHS conform
Certificazione/i
DIN/EN 62020
Codice modello
PDIM-100/4
Specifiche del prodotto
Utilizzato con
Indicatore corrente di dispersione
PDIM
PDIM
Tipo
Caratteristiche speciali
- Certificazioni correnti come da iscrizione
- La temperatura di esercizio massima è di 60 °C: A partire da 40 °C, la corrente continua massima ammissibile diminuisce di 1,2% ogni 1 °C
- Contatto di commutazione (a potenziale zero) 10 A / 240 V~
Applicazione
- Quadro elettrico per applicazioni commerciali avanzate e industriali
- xEffect - Apparecchiature per applicazioni industriali e commerciali avanzate
Valore nominale intensità di corrente
100 A
Caratteristiche
dispositivi supplementari possibili
Indicatore corrente di dispersione
Protezione selettiva
Indicatore corrente di dispersione
Protezione selettiva
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Dispositivo di interblocco
Carcassa
45 mm
Classificazione frequenza
60 Hz
Grado di inquinamento
2
Metodo di montaggio
Fissaggio rapido con 2 posizioni permanenti su guida DIN omega IEC/EN 60715
Guida DIN
Guida DIN
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2
Dissipazione apparecchiature, dipendente da corrente
18.8 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente nominale ammissibile di breve durata (lcw)
10 kA
Sovraccarico consentito fusibile di backup - max
63 A gG/gL
Larghezza integrata (numero di unità)
70 mm (4 SU)
Spessore materiale busbar
0,8 mm - 2 mm
Potere d’interruzione
100 A (max. fusibile di riserva ammissibile)
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Temperatura ambiente di esercizio - max
60 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
60 mm
Sezione del conduttore collegabile (multifilo) - max
16 mm²
Sezione del conduttore collegabile (multifilo) - min
1.5 mm²
Sezione del conduttore collegabile (pieno) - max
35 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1.5 mm²
Valori nominali corrente di guasto
1000 mA
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Temperatura di magazzinaggio e trasporto ammissibile - max
60 °C
Temperatura di magazzinaggio e trasporto ammissibile - min
-35 °C
Durata meccanica
20.000 operazioni
Grado di protezione
IP20
IP20, IP40 con custodia idonea
IP20, IP40 con custodia idonea
Numero di poli
Quattro poli
Tipo corrente di dispersione
AC
Durata elettrica
4.000 operazioni
Funzioni
tipo con ritardo breve
Corrente di guasto regolabile: 0,03 A/0,1 A/0,3 A/0,5 A/1 A
Corrente di guasto regolabile: 0,03 A/0,1 A/0,3 A/0,5 A/1 A
Tipo di sensibilità
sensibile alla corrente impulsiva/alternata
Corrente di guasto nominale - max
1 A
Corrente di guasto nominale - min
0.03 A
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
100 A
Tensione nominale di esercizio (Ue) - max
415 V
Dissipazione statica indipendente dalla corrente
0 W
Capacità corrente di spunto
0.25 kA
Larghezza in base al numero di distanziali modulari
4
Tensione nominale (IEC/EN 60947-2)
- 230/400 V, 50/60 Hz
- 240/415 V, 50/60 Hz
Tipo di tensione
AC
Capacità morsetti (filo pieno)
1,5 mm² - 35 mm²
Tempo d'intervento
Istantaneo, regolabile
Spegnimento selettivo, regolabile
Ritardo di 40 ms, selettivo (tipo S)
ritardo di 10 ms (Tipo G)
lievemente ritardato, regolabile
Spegnimento selettivo, regolabile
Ritardo di 40 ms, selettivo (tipo S)
ritardo di 10 ms (Tipo G)
lievemente ritardato, regolabile
Capacità morsetti (cavo di comando)
0,25 mm² - 1,5 mm² sui contatti di commutazione
Potenza nominale di cortocircuito
10 kA
Risposta (regolabile)
Non ritardato
Risposta dei contatti
1: 30 - 50 % Iδn; 2: > 50 % IΔn
Capacità morsetti (cavo a treccia)
16 mm² (2x)
Numero RAL
7035
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tensione nominale (EF000228) | 415 V |
| corrente nominale (EF000227) | 100 A |
| corrente di guasto nominale (EF002358) | 1 A |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| modo di montaggio (EF000003) | barra DIN |
| tipo di corrente di guasto (EF002560) | AC |
| tipo selettivo (EF002561) | Sì |
| tipo con ritardo breve (EF003604) | Sì |
| resistenza a corto circuito (Icw) (EF002562) | 10 kA |
| resistenza a corrente impulsiva (EF002564) | 0.25 kA |
| tipo di tensione (EF000187) | AC |
| con dispositivo di bloccaggio (EF007385) | Sì |
| frequenza (EF005455) | 60 Hz |
| dispositivi supplementari possibili (EF008148) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| numero di unità modulari (EF002950) | 4 |
| profondità di montaggio (EF000218) | 60 mm |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| grado di inquinamento (EF002570) | 2 |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1.5 mm² |
| codice RAL (simile) (EF003882) | 7035 |
| antideflagrante (EF004663) | No |
