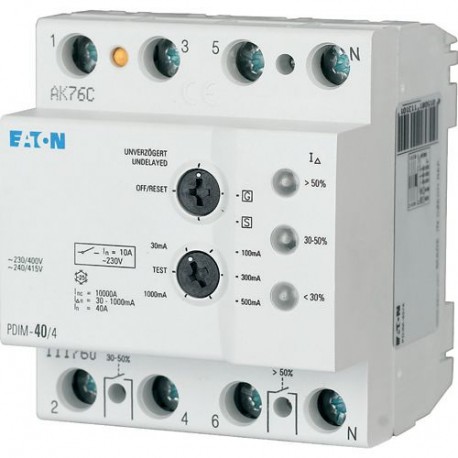

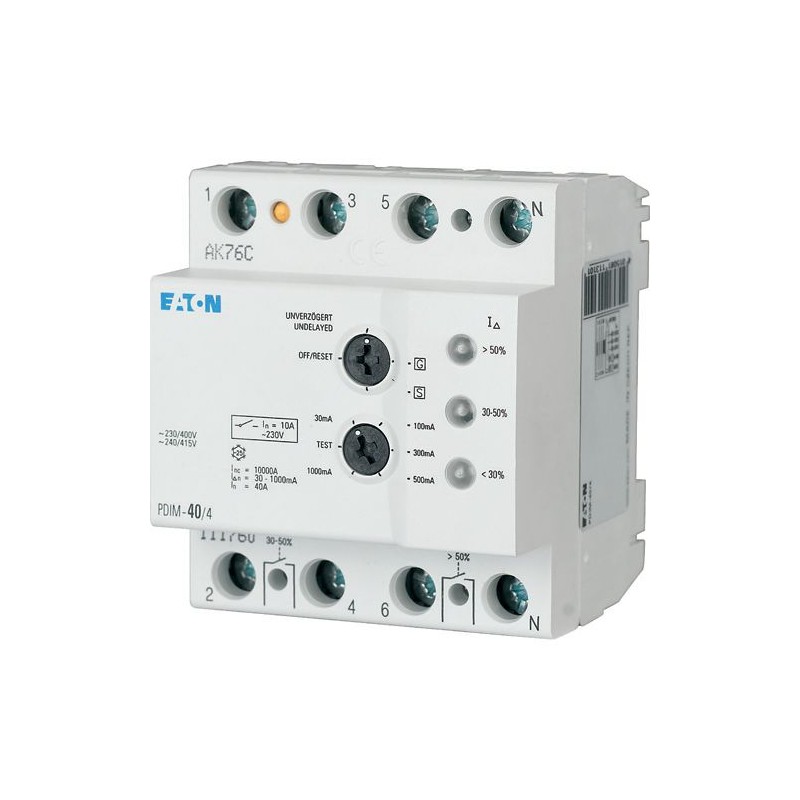

PDIM-100/4 111761 Y7-111761 EATON ELECTRIC Relais differenzdruck einstellbar 100A, 4P Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PDIM-100/4 111761 Y7-111761 EATON ELECTRIC Relais differenzdruck einstellbar 100A, 4P

PDIM-100/4

111761

Y7-111761

EATON-MOELLER

Relais differenzdruck einstellbar 100A, 4P

PDIM-100/4

Eaton Moeller series xPole - PDIM RCCB. FI-Schutzschalter, 100A, 4p, 0mA, AC-Char

Ableitstrommessgerät PDIM, 4-polig, Bemessungsstrom In: 100 A, Bemessungskurzschlussfestigkeit Icn: 10 kA, Bemessungsfehlerstrom Iδn: einstellbar: 0,03/0,1/0,3/0,5/1 A, Schaltanlage für industrielle und fortgeschrittene gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $620.25
Stückpreis: $620.25
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xPole - PDIM RCCB
Katalognummer
111761
Produkt Länge/Tiefe
80 mm
Produkthöhe
65.5 mm
Produktbreite
70 mm
Produktgewicht
0.404 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
DIN/EN 62020
EAN
4015081113118
Modellcode
PDIM-100/4

Produktspezifikationen

Benutzt mit
Ableitstromwächter
PDIM
Typ
Besondere Merkmale
  • Stromprüfzeichen gemäß Beschriftung
  • Maximale Betriebstemperatur ist 60 °C: Ab 40 °C verringert sich der max. zulässige Gleichstrom um 1.2 % je 1 °C
  • Schaltkontakt (potenzialfrei) 10 A / 240 V~
Anwendung
  • Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
  • xEffect – Schaltanlagen für industrielle und erweiterte kommerzielle Anwendungen
Stromstärkewert
100 A
Merkmale
Zusatzeinrichtungen möglich
Ableitstromwächter
Selektiver-Typ
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Verriegelungsvorrichtung
Rahmen
45 mm
Bemessungsfrequenz
60 Hz
Verschmutzungsgrad
2
Montagemethode
Schnelle Befestigung mit 2 Klinken an Hutschiene IEC/EN 60715
DIN-Schiene
Klimafestigkeit
25-55 °C / 90-95 % relative Luftfeuchtigkeit nach IEC 60068-2
Verlustleistung des Betriebsmittels, stromabhängig
18,8 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungskurzzeitstromfestigkeit (Icw)
10 kA
Zulässige Überlast der Vorsicherung - max
63 A gG/gL
Einbaubreite (Anzahl der Geräte)
70 mm (4 SU)
Materialstär. Sammelschie.
0,8 mm - 2 mm
Kurzschlussfestigkeit
100 A (max. zulässige Vorsicherung)
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
60 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
35 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1.5 mm²
Fehlerstromwert
1000 mA
Verlustleistungsabgabevermögen
0 W
Verlustleistung pro Pol, stromabhängig
0 W
Zulässige Lager- bzw. Transporttemperatur - max
60 °C
Zulässige Lager- bzw. Transporttemperatur - min
-35 °C
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Schutzart
IP20
IP20, IP40 mit passendem Gehäuse
Anzahl der Pole
4-polig
Ableitstromtyp
Wechselstrom
Lebensdauer, elektrisch
4.000 Schaltvorgänge
Funktionen
Kurzzeitverzögerter Typ
Fehlerstrom einstellbar: 0,03 A/0,1 A/0,3 A/0,5 A/1 A
Empfindlichkeitstyp
Empfindlich auf Wechselstrom und pulsierenden Gleichstrom
Bemessungsfehlerstrom - max
1 A
Bemessungsfehlerstrom - min
0.03 A
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
100 A
Bemessungsbetriebsspannung (Ue) - max
415 V
Verlustleistung statisch, stromunabhängig
0 W
Stoßstromfestigkeit
0.25 kA
Breite in Anzahl der modularen Abstände
4
Nennspannung (IEC/EN 60947-2)
  • 230/400 V, 50/60 Hz
  • 240/415 V, 50/60 Hz
Spannungsart
Wechselstrom
Anschlusskapazität (eindrähtig)
1,5 mm² - 35 mm²
Ausschaltzeit
Unverzögert, einstellbar
Selektive Abschaltung, einstellbar
40 ms verzögert, selektiv (Typ S)
10 ms verzögert (Typ G)
kurzzeitverzögert, einstellbar
Anschlusskapazität (Steuerkabel)
0,25 mm² bis 1,5 mm² an Schaltkontakten
Bemessungskurzschlussfestigk.
10 kA
Ansprechverhalten (einstellbar)
Unverzögert
Ansprechverhalten der Kontakte
1: 30 bis 50 % Iδn; 2: > 50 % IΔn
Anschlusskapazität (mehrdrähtig)
16 mm² (2x)
RAL-Nummer
7035

ETIM for 111761 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 4
Bemessungsspannung (EF000228) 415 V
Bemessungsstrom (EF000227) 100 A
Bemessungsfehlerstrom (EF002358) 1 A
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) AC
Selektiver-Typ (EF002561) Ja
Kurzzeitverzögerter Typ (EF003604) Ja
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Stoßstromfestigkeit (EF002564) 0.25 kA
Spannungsart (EF000187) AC
Mit Verriegelungsvorrichtung (EF007385) Ja
Frequenz (EF005455) 60 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 4
Einbautiefe (EF000218) 60 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Verschmutzungsgrad (EF002570) 2
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1.5 mm²
RAL-Nummer (ähnlich) (EF003882) 7035
Explosionsgeschützt (EF004663) Nein
