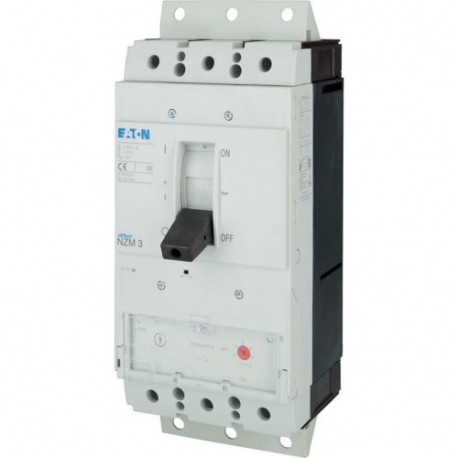

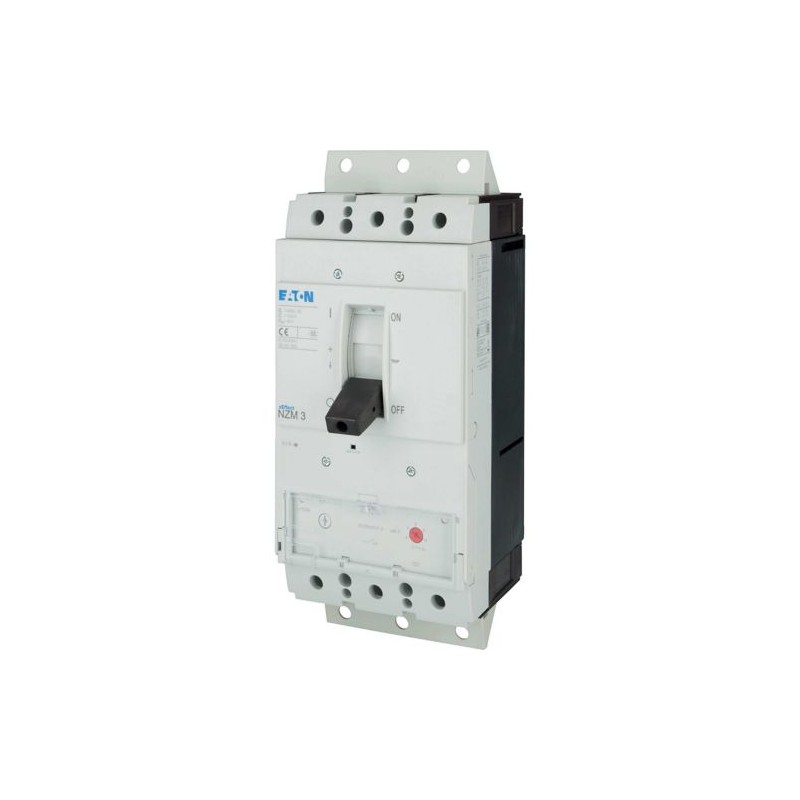

NZMH3-S400-SVE 168918 Y7-168918 EATON ELECTRIC Interruptor automático NZM, 3P, 400A, enchufable-NZMH3-S400-S.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMH3-S400-SVE 168918 Y7-168918 EATON ELECTRIC Interruptor automático NZM, 3P, 400A, enchufable-NZMH3-S400-S..

NZMH3-S400-SVE

168918

Y7-168918

EATON-MOELLER

Interruptor automático NZM, 3P, 400A, enchufable-NZMH3-S400-SVE

Int. Auto NZM, 3P, 400A, Plug-in

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 400A, withdrawable unit, H3-S400-SVE

Os disjuntores NZM da série cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para o mercado de IEC. A instalação é sempre flexível graças ao uso de grupos de funções modulares.

Mais detalhes


Aparelhos elétricos de baixa tensão > Disjuntor de proteção do motor

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $2,730.61
Preço unitário: $2,730.61
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker magnetic
Catalog Number
168918
EAN
4015081654116
Product Length/Depth
335 mm
Product Height
215.2 mm
Product Width
140 mm
Product Weight
6.38 kg
Compliances
RoHS conform
Model Code
NZMH3-S400-SVE

Dados técnicos - elétricos

Voltage rating
690 V - 690 V
Rated operational current
349 A (400 V AC-3)
Amperage Rating
400 A
Instantaneous current setting (Ii) - min
7 A
Instantaneous current setting (Ii) - max
44328 A
Overload current setting (Ir) - min
0 A
Overload current setting (Ir) - max
0 A
Short-circuit release non-delayed setting - min
2800 A
Short-circuit release non-delayed setting - max
5000 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 500 V DC
70 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 750 V DC
70 kA
Rated operating power at AC-3, 230 V
132 kW
Rated operating power at AC-3, 400 V
200 kW
Electrical connection type of main circuit
Other
Handle type
Rocker lever
Direction of incoming supply
As required

Dados técnicos - comunicação

Rated operational current
349 A (400 V AC-3)
Amperage Rating
400 A
Instantaneous current setting (Ii) - min
7 A
Instantaneous current setting (Ii) - max
44328 A
Overload current setting (Ir) - min
0 A
Overload current setting (Ir) - max
0 A
Short-circuit release non-delayed setting - min
2800 A
Short-circuit release non-delayed setting - max
5000 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 500 V DC
70 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 750 V DC
70 kA
Rated operating power at AC-3, 230 V
132 kW
Rated operating power at AC-3, 400 V
200 kW
Electrical connection type of main circuit
Other
Handle type
Rocker lever
Direction of incoming supply
As required

Dados técnicos - mecânicos

Mounting Method
Built-in device plug-in technique
Degree of protection
IP20
Switch off technique
Magnetic

ETIM for 168918 Componentes industriais para Baixa Tensão (EC000074)
Característica Valor
Configuração de corrente da proteção contra sobrecargas (EF002336) 0 A
Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) 7 A
Com proteção térmica (EF006233) Não
Sensível à falha de fase (EF007400) Não
Técnica de disparo (EF007007) Magnético
Tensão nominal de operação (EF001435) 690 V
Potência de operação nominal em AC-3, 230 V (EF007025) 132 kW
Potência de operação nominal em AC-3, 400 V (EF001364) 200 kW
Tipo de conexão elétrica do circuito principal (EF006819) Outro
Tipo de elemento de controlo (EF006976) Alavanca basculante
Construção do dispositivo (EF008240) Técnica de conexão para dispositivo embutido
Com interruptor auxiliar integrado (EF001387) Não
Com passagem de subtensão integrada (EF001390) Não
Número de polos (EF001391) 3
Capacidade de interrupção nominal de curto-circuito Icu a 400 V, CA (EF007049) 150 kA
Grau de proteção (IP) (EF005474) IP20
Altura (EF000040) 215.2 mm
Largura (EF000008) 140 mm
Profundidade (EF000049) 335 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMH3-S400-SVE Y7-168918 168918 PT_113307.pdf 4 Mbytes NZMH3-S400-SVE Y7-168918 168918 PT_113307.pdf
