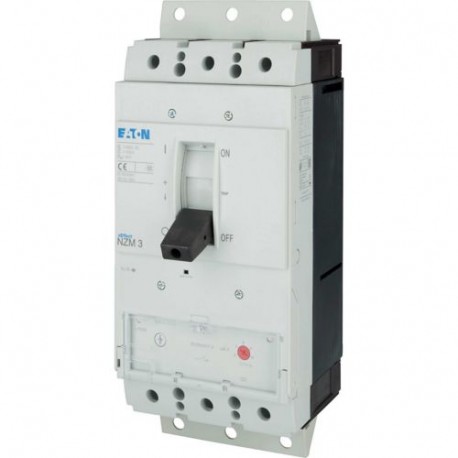

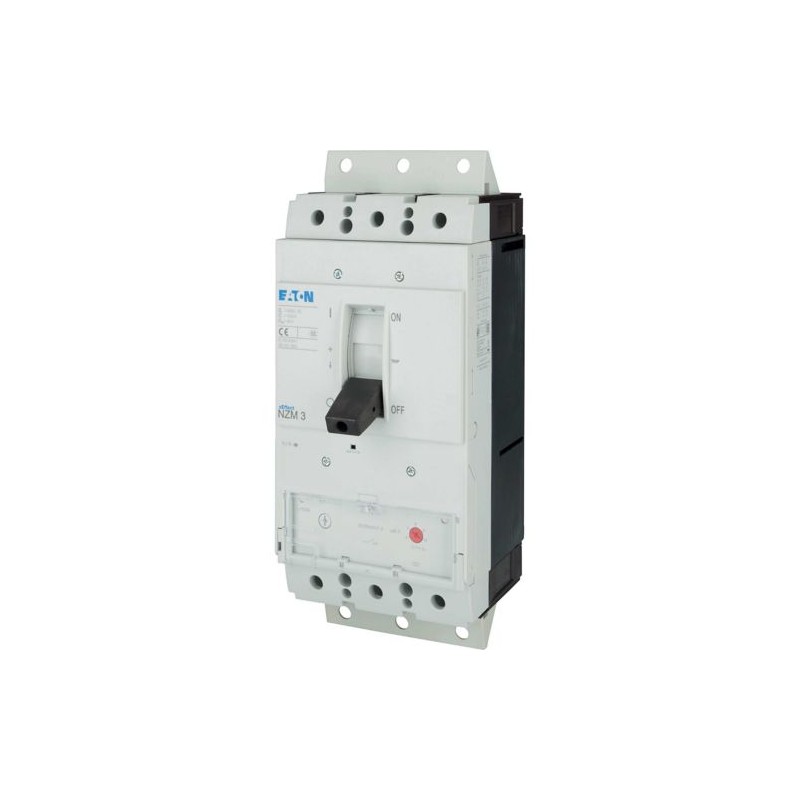

NZMH3-S400-SVE 168918 Y7-168918 EATON ELECTRIC Interruttore automatico di potenza, 3p, 400A, cassetto Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMH3-S400-SVE 168918 Y7-168918 EATON ELECTRIC Interruttore automatico di potenza, 3p, 400A, cassetto

NZMH3-S400-SVE

168918

Y7-168918

EATON-MOELLER

Interruttore automatico di potenza, 3p, 400A, cassetto

Int. Auto NZM, 3P, 400A, Plug-in

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 400A, withdrawable unit, H3-S400-SVE

Gli interruttori NZM della serie COPRONO TUTTI I CASI APPLICATIVI CON SOLO QUATTRO DIMENSIONI COMPATTE E SONO ADATTI AL MERCATO IEC. L'installazione è sempre flessibile grazie all'utilizzo di gruppi funzionali modulari.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $2,736.98
Prezzo unitario: $2,736.98
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker magnetic
Catalog Number
168918
EAN
4015081654116
Product Length/Depth
335 mm
Product Height
215.2 mm
Product Width
140 mm
Product Weight
6.38 kg
Compliances
RoHS conform
Model Code
NZMH3-S400-SVE

Dati tecnici - elettrici

Voltage rating
690 V - 690 V
Rated operational current
349 A (400 V AC-3)
Amperage Rating
400 A
Instantaneous current setting (Ii) - min
7 A
Instantaneous current setting (Ii) - max
44328 A
Overload current setting (Ir) - min
0 A
Overload current setting (Ir) - max
0 A
Short-circuit release non-delayed setting - min
2800 A
Short-circuit release non-delayed setting - max
5000 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 500 V DC
70 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 750 V DC
70 kA
Rated operating power at AC-3, 230 V
132 kW
Rated operating power at AC-3, 400 V
200 kW
Electrical connection type of main circuit
Other
Handle type
Rocker lever
Direction of incoming supply
As required

Dati tecnici - comunicazione

Rated operational current
349 A (400 V AC-3)
Amperage Rating
400 A
Instantaneous current setting (Ii) - min
7 A
Instantaneous current setting (Ii) - max
44328 A
Overload current setting (Ir) - min
0 A
Overload current setting (Ir) - max
0 A
Short-circuit release non-delayed setting - min
2800 A
Short-circuit release non-delayed setting - max
5000 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 500 V DC
70 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 750 V DC
70 kA
Rated operating power at AC-3, 230 V
132 kW
Rated operating power at AC-3, 400 V
200 kW
Electrical connection type of main circuit
Other
Handle type
Rocker lever
Direction of incoming supply
As required

Dati tecnici - meccanici

Mounting Method
Built-in device plug-in technique
Degree of protection
IP20
Switch off technique
Magnetic

ETIM for 168918 Apparecchi elettrici a bassa tensione (EC000074)
Caratteristica Valore
campo di corrente dell'interruttore di sovraccarico (EF002336) 0 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 7 A
con protezione termica da sovratensioni (EF006233) No
sensibile a guasto di fase (EF007400) No
tecnica di intervento (EF007007) magnetico
tensione d'esercizio nominale (EF001435) 690 V
potenza d'esercizio nominale per AC-3, 230 V (EF007025) 132 kW
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 200 kW
tipo di collegamento circuito elettrico principale (EF006819) altro
tipo di elemento di azionamento (EF006976) bilanciere
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica con inserto a innesto
con interruttore ausiliario integrato (EF001387) No
con sganciatore di minima tensione integrato (EF001390) No
numero di poli (EF001391) 3
corrente limite nominale di disinserzione al corto circuito a 400 V, AC (EF007049) 150 kA
grado di protezione (IP) (EF005474) IP20
altezza (EF000040) 215.2 mm
larghezza (EF000008) 140 mm
profondità (EF000049) 335 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMH3-S400-SVE Y7-168918 168918 EN_113193.pdf 3 Mbytes NZMH3-S400-SVE Y7-168918 168918 EN_113193.pdf
