> EATON - MOELLER series>Interruptores Automáticos Caja Moldeada NZM >NZMH3-S400-SVE 168918 Y7-168918 ELECTRIC Interruptor automático NZM, 3P, 400A, enchufable
ANUNCIAR
Anterior producto Siguiente producto

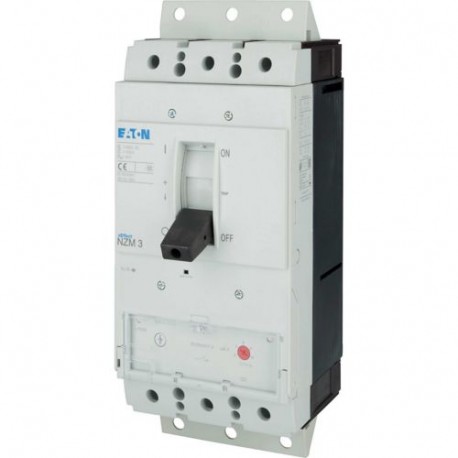

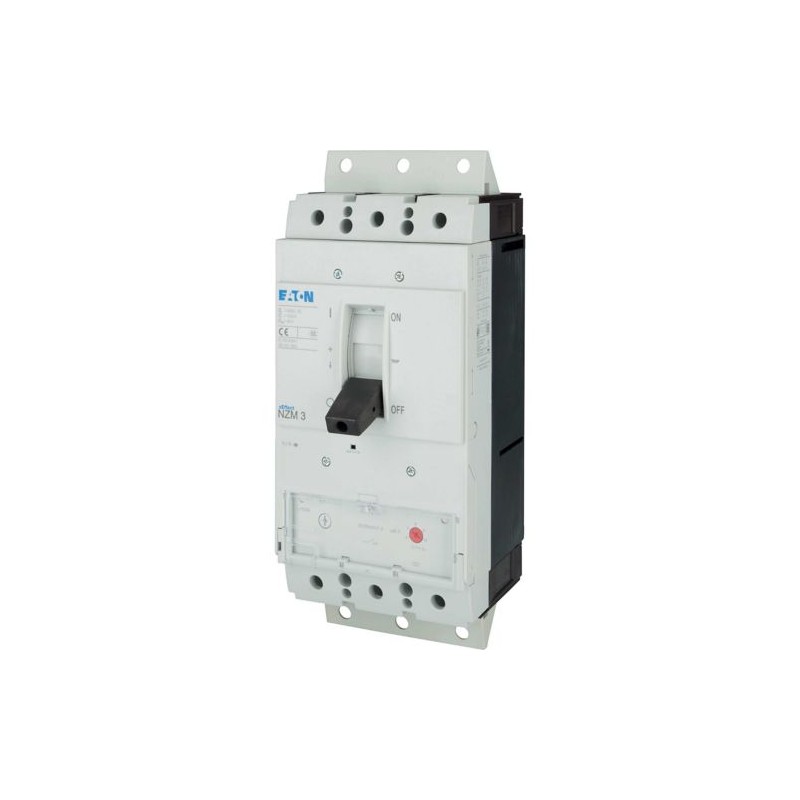

NZMH3-S400-SVE 168918 Y7-168918 EATON ELECTRIC Interruptor automático NZM, 3P, 400A, enchufable Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMH3-S400-SVE 168918 Y7-168918 EATON ELECTRIC Interruptor automático NZM, 3P, 400A, enchufable

NZMH3-S400-SVE

168918

Y7-168918

EATON-MOELLER

Int. automático NZM, 3P, 400A, enchufable

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 400A, withdrawable unit, H3-S400-SVE

Los interruptores automáticos NZM de la serie CUBREN TODOS LOS CASOS DE APLICACIÓN CON SOLO CUATRO TAMAÑOS COMPACTOS Y SON ADECUADOS PARA EL MERCADO IEC. La instalación es siempre flexible gracias al uso de grupos de funciones modulares.

Más detalles


Componentes industriales de baja tensión > Disyuntor de protección del motor

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $2,747.84
Precio unitario: $2,747.84
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM molded case circuit breaker magnetic
Catalog Number
168918
EAN
4015081654116
Product Length/Depth
335 mm
Product Height
215.2 mm
Product Width
140 mm
Product Weight
6.38 kg
Compliances
RoHS conform
Model Code
NZMH3-S400-SVE

Datos técnicos - eléctricos

Voltage rating
690 V - 690 V
Rated operational current
349 A (400 V AC-3)
Amperage Rating
400 A
Instantaneous current setting (Ii) - min
7 A
Instantaneous current setting (Ii) - max
44328 A
Overload current setting (Ir) - min
0 A
Overload current setting (Ir) - max
0 A
Short-circuit release non-delayed setting - min
2800 A
Short-circuit release non-delayed setting - max
5000 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 500 V DC
70 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 750 V DC
70 kA
Rated operating power at AC-3, 230 V
132 kW
Rated operating power at AC-3, 400 V
200 kW
Electrical connection type of main circuit
Other
Handle type
Rocker lever
Direction of incoming supply
As required

Datos técnicos - comunicación

Rated operational current
349 A (400 V AC-3)
Amperage Rating
400 A
Instantaneous current setting (Ii) - min
7 A
Instantaneous current setting (Ii) - max
44328 A
Overload current setting (Ir) - min
0 A
Overload current setting (Ir) - max
0 A
Short-circuit release non-delayed setting - min
2800 A
Short-circuit release non-delayed setting - max
5000 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 500 V DC
70 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 750 V DC
70 kA
Rated operating power at AC-3, 230 V
132 kW
Rated operating power at AC-3, 400 V
200 kW
Electrical connection type of main circuit
Other
Handle type
Rocker lever
Direction of incoming supply
As required

Datos técnicos - mecánicos

Mounting Method
Built-in device plug-in technique
Degree of protection
IP20
Switch off technique
Magnetic

ETIM for 168918 Interruptores de baja tensión (EC000074)
Característica Valor
Ajuste actual de liberación de sobrecarga (EF002336) 0 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 7 A
Con protección de sobrecarga térmica (EF006233) No
Sensible a fallo de fase (EF007400) No
Técnica de liberación (EF007007) Magnético
Tensión nominal de funcionamiento (EF001435) 690 V
Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) 132 kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 200 kW
Tipo de conexión del circuito de corriente principal (EF006819) Otros
Ejecución del elemento accionador (EF006976) Palanca de balancín
Construcción del dispositivo (EF008240) Técnica de conexión para dispositivo integrado
Con interruptor auxiliar integrado (EF001387) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) 150 kA
Grado de protección (IP) (EF005474) IP20
Altura (EF000040) 215.2 mm
Anchura (EF000008) 140 mm
Profundidad (EF000049) 335 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMH3-S400-SVE Y7-168918 168918 PT_113307.pdf 4 Mbytes NZMH3-S400-SVE Y7-168918 168918 PT_113307.pdf
