> EATON - MOELLER>Quadro Aberto de Disjuntores Automáticos >+IZMX-SR110AD-1 184286 Y7-184286 ELECTRIC Eletroímã de encerramento 110-127 VAC/DC. Só pode ser vendid..
Produto anterior Próximo produto

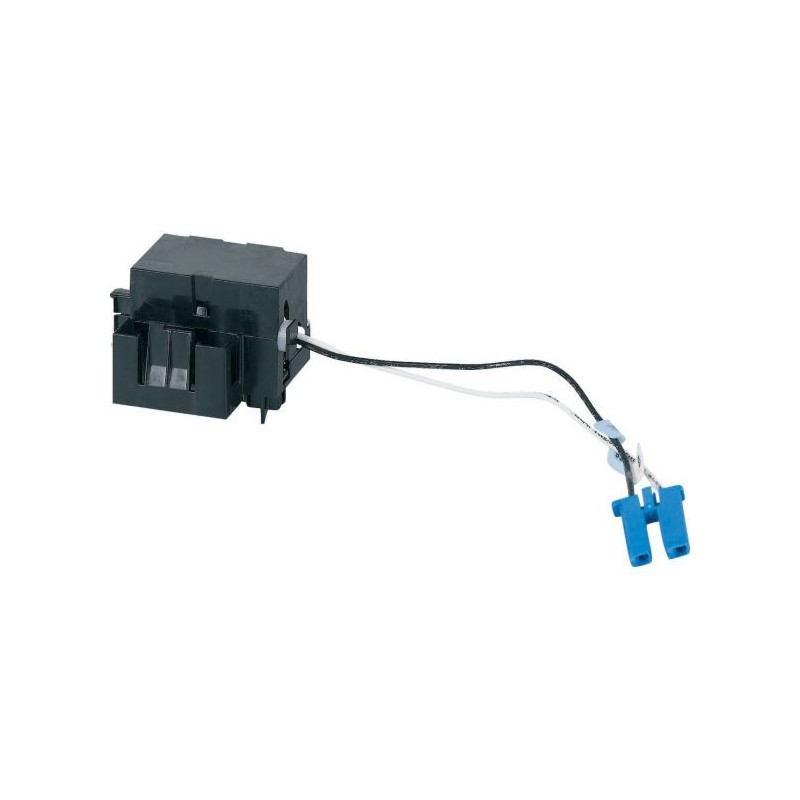

+IZMX-SR110AD-1 184286 Y7-184286 EATON ELECTRIC Eletroímã de encerramento 110-127 VAC/DC. Só pode ser vendid.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+IZMX-SR110AD-1 184286 Y7-184286 EATON ELECTRIC Eletroímã de encerramento 110-127 VAC/DC. Só pode ser vendid..

+IZMX-SR110AD-1

184286

Y7-184286

EATON-MOELLER

Eletroímã de encerramento 110-127 VAC/DC. Só pode ser vendido montado.

Fechamento eletroímã 110-127 VAC/DC

Liberação de desligamento 110-125 VAC/DC

Acessórios, liberação de trava, Pode ser combinado com uma liberação de derivação e uma liberação de subtensão., Frequência máxima de operação Atuações/minuto 3, Limitado a 3/min devido à alta corrente de captação por 35 ms., Observe que a frequência de comutação do interruptor = 60/h, Tensão nominal de controle Us 110 - 127 V AC 50/60 Hz, 110 - 125 V DC V, Faixa de operação x US 0,85 - 1,1 Fator, corrente máxima de captação (35 ms) A 5,22 A, potência máxima de extração (35 ms) AC/DC 540 VA/W, Tempo total de comutação do interruptor @ US=100% 35 ms, Para uso com IZMX16..., IZMX40..., INX16..., INX40...

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina de disparo

Quadro Aberto de Disjuntores Automáticos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Vá para o produto alternativo: IZMX-SR110AD-1 184287

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series IZMX/INX closing release
Catalog Number
184286
EAN
4015081797110
Product Length/Depth
100 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.068 kg
Compliances
RoHS conform
Model Code
+IZMX-SR110AD-1

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
AC/DC
Control voltage operating range
0.85 - 1.1 x Us
110 - 127 V AC (50/60 Hz)
110 - 125 V DC
Rated control supply voltage (Us) at AC, 50 Hz - min
110 V
Rated control supply voltage (Us) at AC, 50 Hz - max
127 V
Rated control supply voltage (Us) at AC, 60 Hz - min
110 V
Rated control supply voltage (Us) at AC, 60 Hz - max
127 V
Rated control supply voltage (Us) at DC - min
110 V
Rated control supply voltage (Us) at DC - max
125 V
Adjustment range undelayed short-circuit release (end value) - max
0 A
Pick-up power consumption at 35 ms - max
540 VA/W
Circuit breaker total switching time
30 ms (Us = 100%) (IZMX16…, INX16…)
35 ms (Us = 100%) (IZMX40…, INX40…)
Initial value of the undelayed short-circuit release - min
0 A

Technical data - mechanical

Number of actuation per minute - max
3
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Suitable for
Off-load switch
Power circuit breaker
Used with
INX16..., INX40...
IZMX16..., IZMX40...

ETIM for 184286 Componentes industriais para Baixa Tensão (EC001023)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 110 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 110 V
Tensão de alimentação de corrente nominal DC (EF003980) 110 V
Tipo de tensão para atuação (EF008242) AC/DC
Valor inicial de abertura em curto-circuito não retardada - faixa de ajuste (EF008187) 0 A
Faixa de ajuste do valor final de abertura de curto-circuito não retardada (EF008188) 0 A
Acabamento da conexão elétrica (EF003961) Conexão de ficha plana
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Adequado a disjuntor (EF005863) Sim
Adequado para interruptor de descarga (EF001543) Sim
Adequado para um interruptor de proteção do motor (EF005826) Não
Adequado para relé de sobrecarga (EF001545) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
