> EATON - MOELLER series>Interruptores Automáticos Bastidor Abierto >+IZMX-SR110AD-1 184286 Y7-184286 ELECTRIC Electroimán de cierre 110-127 VAC/DC. Únicamente se puede ve..
Anterior producto Siguiente producto

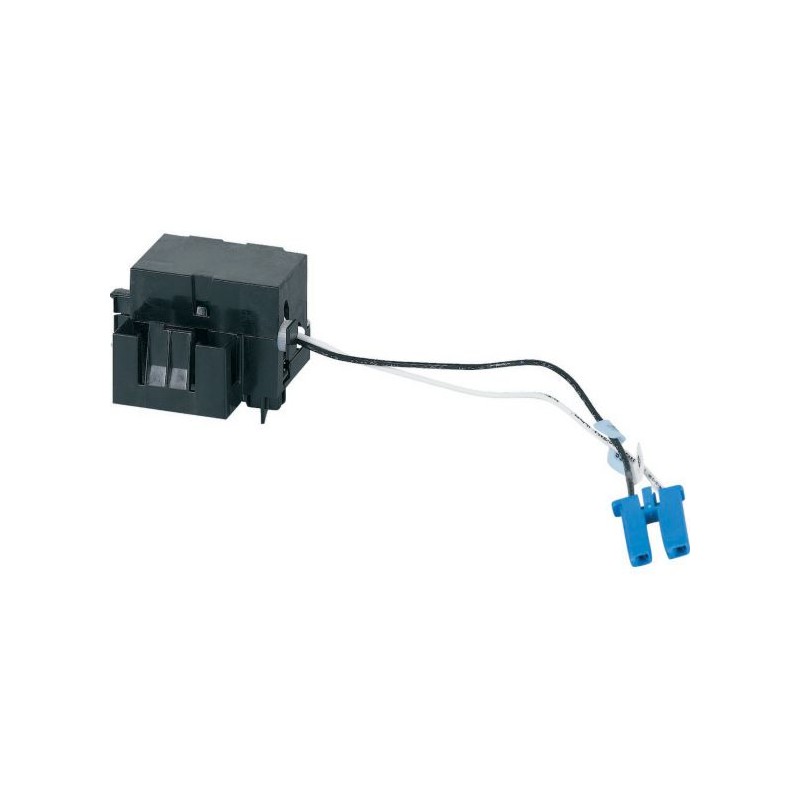

+IZMX-SR110AD-1 184286 Y7-184286 EATON ELECTRIC Electroimán de cierre 110-127 VAC/DC. Únicamente se puede ve.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+IZMX-SR110AD-1 184286 Y7-184286 EATON ELECTRIC Electroimán de cierre 110-127 VAC/DC. Únicamente se puede ve..

+IZMX-SR110AD-1

184286

Y7-184286

EATON-MOELLER

Electroimán de cierre 110-127 VAC/DC

Liberación de cierre 110-125 VCA/CC

Accesorios, desbloqueo de cierre, Se puede combinar con un desbloqueo de derivación y un desbloqueo de subtensión., Frecuencia máxima de funcionamiento Actuaciones/minuto 3, Limitado a 3/min debido a la alta corriente de recogida durante 35 ms., Tenga en cuenta que la frecuencia de conmutación del interruptor = 60/h, Tensión de control nominal Us 110 - 127 V AC 50/60 Hz, 110 - 125 V DC V, Rango de funcionamiento x US 0,85 - 1,1 Factor, máx. corriente de recogida (35 ms) En 5,22 A, máx. potencia de extracción (35 ms) AC/DC 540 VA/W, Tiempo total de conmutación del interruptor @ US=100% 35 ms, Para uso con IZMX16..., IZMX40..., INX16..., INX40...

Más detalles


Componentes industriales de baja tensión > Bobina de disparo

Interruptores Automáticos Bastidor Abierto

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Ir al producto alternativo: IZMX-SR110AD-1 184287

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


El cierre de la liberación de 110-125 VAC/DC
Accesorios de cierre de liberación, Puede ser combinado con un disparador shunt de apertura y un disparador de mínima tensión., Frecuencia de operación máxima Pulsaciones/minuto 3, Limitado a 3/min, debido a la alta corriente de activación de 35 ms., Por favor, tenga en cuenta que el interruptor de conmutación de la frecuencia = 60/h, Nominal tensión de mando Us 110 - 127 V CA, 50/60 Hz, 110 - 125 V DC V, rango de Operación x US 0,85 - 1,1 Factor, max. pick-up actual (35ms) En Un 5.22, max. pull-en el poder (35ms) de AC/DC 540 VA/W, interruptor de conmutación total de tiempo @ US=100% 35 ms, Para su uso con IZMX16..., IZMX40..., INX16..., INX40...

Programa de entrega

Gama de productos
Accesorios
Accesorios
La conmutación remota
Accesorios
el cierre de la liberación
Puede ser combinado con un disparador shunt de apertura y un disparador de mínima tensión.
La máxima frecuencia de operación [Pulsaciones/minuto]
Tres
Limitado a 3/min, debido a la alta corriente de activación de 35 ms.
Por favor, tenga en cuenta que el interruptor de conmutación de la frecuencia = 60/h
Nominal de la tensión de control [Us]
110 - 127 V CA 50/60 Hz
110 - 125 V DC V
Alcance de operación [x US]
0,85 - 1,1 Factor de
max. pick-up actual (35ms) [In]
5.22 Un
max. pull-en el poder (35ms) [CA/CC]
540 VA/W
Disyuntor del total del tiempo de conmutación [@ US=100%]
30 (IZMX16..., INX16...)
35 (IZMX40..., INX40...) ms
Para el uso con
IZMX16..., IZMX40...
INX16..., INX40...

La verificación del diseño según la norma IEC/EN 61439

Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / disparador Shunt de apertura (para interruptor automático) (EC001023)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / corriente de carga Completa del viaje ([email protected] [AKF016013])
Clasificados de control de la tensión de alimentación Us AC 50HZ
110 - 127 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
110 - 127 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
110 - 125 V
Voltaje tipo de accionamiento
AC/DC
Valor inicial de la undelayed corto-circuito de la liberación - rango de ajuste
0 Un
Valor final del rango de ajuste undelayed corto-circuito de la liberación
0 Un
Tipo de conexión eléctrica
Plana, conexión enchufable
Número de contactos contacto normalmente abierto
Cero
Número de contactos contacto normalmente cerrado
Cero
Número de contactos como de cambio de contacto
Cero
Adecuado para la alimentación de interruptor de circuito
Sí
Adecuada para interruptor de carga
Sí
Adecuado para el interruptor de protección del motor
No
Adecuado para el relé de sobrecarga
No

ETIM for 184286 Interruptores de baja tensión (EC001023)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 110 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 110 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 110 V
Tipo de tensión de accionamiento (EF008242) CA/CC
Valor inicial del rango de ajuste de liberación de cortocircuito instantáneo (EF008187) 0 A
Valor final del rango de ajuste de liberación de cortocircuito instantáneo (EF008188) 0 A
Ejecución de la conexión eléctrica (EF003961) Conexión enchufable plana
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos inversores (EF008257) 0
Apto para disyuntores (EF005863) Sí
Apto para interruptor de carga (EF001543) Sí
Apto para interruptor de protección del motor (EF005826) No
Apto para relés de sobrecarga (EF001545) No
