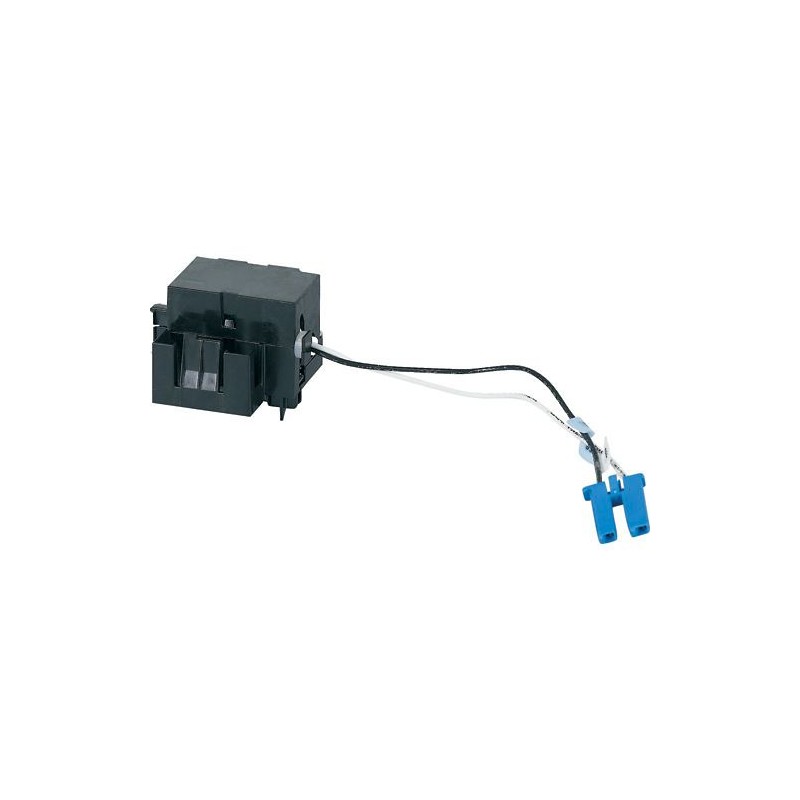

IZMX-SR110AD-1 184287 Y7-184287 EATON ELECTRIC Eletroímã de encerramento 110-127 VAC/DC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IZMX-SR110AD-1 184287 Y7-184287 EATON ELECTRIC Eletroímã de encerramento 110-127 VAC/DC

IZMX-SR110AD-1

184287

Y7-184287

EATON-MOELLER

Eletroímã de encerramento 110-127 VAC/DC

Fechamento eletroímã 110-127 VAC/DC

Eaton Moeller series IZMX/INX - ACB. Closing release 110-125 VAC/DC, 1

Acessórios, liberação de trava, Pode ser combinado com uma liberação de bypass e uma liberação de subtensão., Kit de retrofit, Frequência máxima de operação Atuações/minuto 3, Limitado a 3/min devido à alta corrente de captação por 35 ms., Observe que a frequência de comutação do disjuntor = 60/h, Tensão nominal de controle Us 110 - 127 V AC 50/60 Hz, 110 - 125 V DC V, Faixa de operação x US 0,85 - 1,1 Fator, corrente máxima de captação (35 ms) A 5,22 A, potência máxima de extração (35 ms) AC/DC 540 VA/W, Tempo total de comutação do interruptor @ US=100% 35 ms, Para uso com IZMX16..., IZMX40..., INX16..., INX40...

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina de disparo

Quadro Aberto de Disjuntores Automáticos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $372.92
Preço unitário: $372.92
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series IZMX/INX closing release
Catalog Number
184287
EAN
4015081784264
Product Length/Depth
100 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.068 kg
Compliances
RoHS conform
Model Code
IZMX-SR110AD-1

Especificações do produto

Type
Accessory
Special features
Electric connection type
Flat plug-in connection
Used with
IZMX16..., IZMX40...
INX16..., INX40...
Rated control supply voltage (Us) at AC, 50 Hz - max
127 V
Rated control supply voltage (Us) at AC, 50 Hz - min
110 V
Rated control supply voltage (Us) at AC, 60 Hz - max
127 V
Rated control supply voltage (Us) at AC, 60 Hz - min
110 V
Rated control supply voltage (Us) at DC - max
125 V
Rated control supply voltage (Us) at DC - min
110 V
Accessory/spare part type
Remote switching
Pick-up power consumption at 35 ms - max
540 VA/W
Adjustment range undelayed short-circuit release (end value) - max
0 A
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Initial value of the undelayed short-circuit release - min
0 A
Number of actuation per minute - max
3
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0
Voltage type
AC/DC
Circuit breaker total switching time
30 ms (Us = 100%) (IZMX16…, INX16…)
35 ms (Us = 100%) (IZMX40…, INX40…)
Control voltage operating range
110 - 125 V DC
0.85 - 1.1 x Us
110 - 127 V AC (50/60 Hz)
Power consumption
540 VA/W AC/DC
Suitable for
Power circuit breaker
Off-load switch
Overload relay

ETIM for 184287 Componentes industriais para Baixa Tensão (EC001023)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 110 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 110 V
Tensão de alimentação de corrente nominal DC (EF003980) 110 V
Tipo de tensão para atuação (EF008242) AC/DC
Valor inicial de abertura em curto-circuito não retardada - faixa de ajuste (EF008187) 0 A
Faixa de ajuste do valor final de abertura de curto-circuito não retardada (EF008188) 0 A
Consumo (potência em VA) (EF000346) 540 W
Acabamento da conexão elétrica (EF003961) Conexão de ficha plana
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Adequado a disjuntor (EF005863) Sim
Adequado para interruptor de descarga (EF001543) Sim
Adequado para um interruptor de proteção do motor (EF005826) Não
Adequado para relé de sobrecarga (EF001545) Sim
