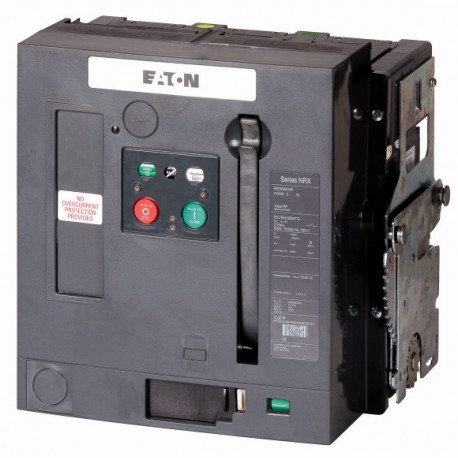

INX40N3-12W 150079 RES8133WSW0NMNN2MNDX EATON ELECTRIC RES8133WSW0NMNN2MNDX interruptor-seccionador, 3P, 125.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

INX40N3-12W 150079 RES8133WSW0NMNN2MNDX EATON ELECTRIC RES8133WSW0NMNN2MNDX interruptor-seccionador, 3P, 125..

INX40N3-12W

150079

RES8133WSW0NMNN2MNDX

EATON-MOELLER

RES8133WSW0NMNN2MNDX interruptor-seccionador, 3P, 1250A, extraible

Interruptor-seccionador INX, de acordo com IEC/EN 60947, opcionalmente adaptável com acessórios completos, qualquer direção de entrada de alimentação

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 Ar disjuntores/chaves seccionadoras
A gama de produtos
 Abrir interruptores-seccionadores
Faixa De Corrente
 Até 4000 A
Tipo de instalação
 Levantar
Construção de tamanho
 INX40
O sistema de liberação
 sem lançamentos
Padrão/Aprovação
 IEC
Número de pólos
 3 pólo
Grau de Proteção
 IP20 IP55, com tampa de proteção, IP41 vedação da porta frame
opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente
 Eun= Euu Um 1200
Capacidade de tomada de Icm 440 V, 50/60 Hz
 Eucm kA 187
t = 1 s
 Eucw kA 85
t = 3 s
 Eucw kA 66
Dados técnicos
Geral
Normas
 IEC/EN 60947
Temperatura ambiente
Armazenamento
 na de na °C -40 - +70
Temperatura ambiente
 °C -25 - +70
Posição de montagem
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 1250
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 90
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060010])
Versão do interruptor principal
 Sim
Versão de manutenção/serviço interruptor
 Nenhum
Versão do interruptor de segurança
 Nenhum
Versão de parada de emergência de instalação
 Nenhum
Versão do interruptor de marcha à ré
 Nenhum
Max. nominal tensão de operação Ue CA
 V 690
Tensão
 V 690 - 690
Avaliado permanente de corrente Ui
 Um 1250
Avaliado permanente de corrente AC-21, 400 V
 Um 0
Nominal de operação de alimentação em AC-3, 400 V
 kW 0
Nominal de curta duração admissível corrente lcw
 kA 85
Nominal de operação de alimentação em AC-23, 400 V
 kW 0
De alimentação de comutação em 400 V
 kW 0
Condicionado nominal corrente de curto-circuito Iq
 kA 187
Número de pólos
 3
Número de contatos auxiliares como contato normalmente fechado
 0
Número de contatos auxiliares como contato normalmente aberto
 0
Número de contatos auxiliares como contato
 2
O Motor de acionamento opcional
 Sim
Motor da unidade integrada
 Nenhum
Liberação de tensão opcional
 Sim
Construção de dispositivos
 Construído-em dispositivo deslizante técnica (extraível)
Apropriado para a terra de montagem
 Sim
Adequado para montagem frontal de 4 furos
 Nenhum
Adequado para montagem frontal centro
 Nenhum
Adequado para instalação de quadro de distribuição
 Sim
Adequado para intermediário de montagem
 Nenhum
Cor do elemento de controle
 Verde
Tipo de elemento de controle
 Botão de pressão
Interlockable
 Sim
Tipo de conexão elétrica do circuito principal
 Ligação ferroviária
Grau de proteção (IP), airbag lateral
 IP20

ETIM for 150079 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Não
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Máx. tensão nominal de operação Ue CA (EF007355) 690 V
Tensão nominal de operação (EF001435) 690 V
Corrente permanente nominal Iu (EF001389) 1250 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 0 A
Potência de operação nominal em AC-3, 400 V (EF001364) 0 kW
Corrente nominal suportável lcw atual (EF007050) 85 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 0 kW
Potência de comutação a 400 V (EF009166) 0 kW
Corrente condicional nominal de curto-circuito Iq (EF001444) 187 kA
Número de polos (EF001391) 3
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 2
Acionamento do motor opcional (EF007386) Sim
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Sim
Construção do dispositivo (EF008240) Tecnologia de gavetas para eletrodomésticos embutidos
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Adequado para montagem intermediária (EF007264) Não
Cor do elemento de atuação (EF007167) Verde
Tipo de elemento de controlo (EF006976) Tecla de pressão
Possível interbloqueio (EF006281) Sim
Tipo de conexão elétrica do circuito principal (EF006819) Conexão em calha
Com cablagem pré-montada (EF016444) Não
Grau de proteção (IP), frente (EF003118) IP20
Largura (EF000008) 521 mm
Altura (EF000040) 597 mm
Profundidade (EF000049) 584 mm
