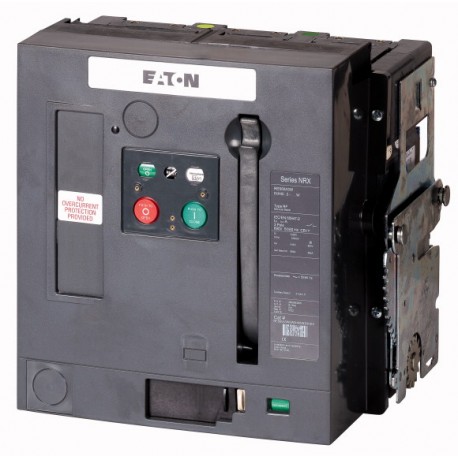

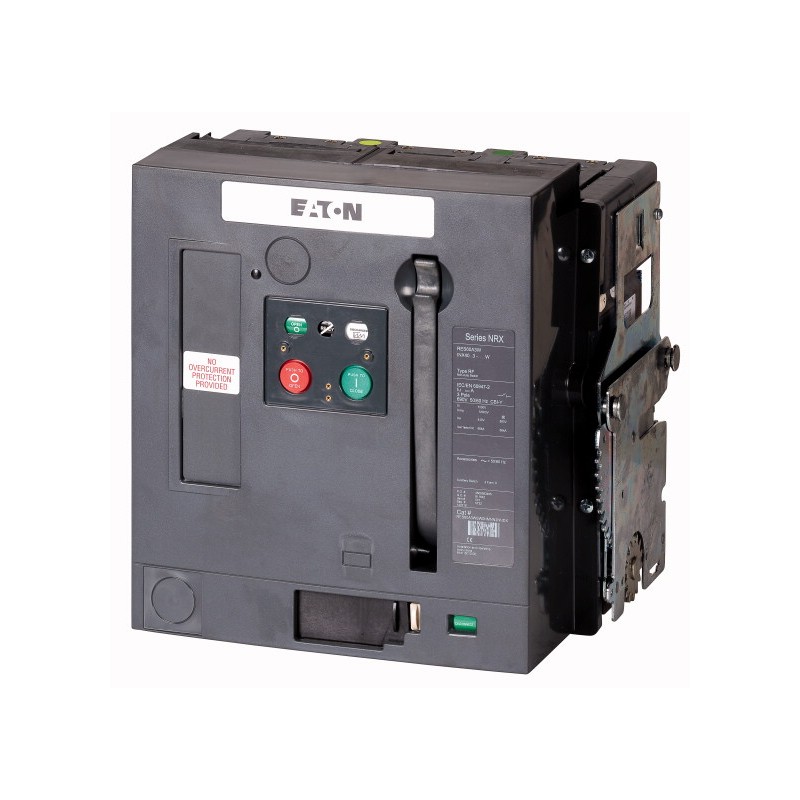

INX40N3-12W 150079 RES8133WSW0NMNN2MNDX EATON ELECTRIC Sezionatore di potenza, 3p, 1250 A, AF
INX40N3-12W
150079
RES8133WSW0NMNN2MNDX
EATON-MOELLER
Sezionatore di potenza, 3p, 1250 A, AF
Interruttore-sezionatore INX, secondo IEC/EN 60947, installabile opzionalmente con accessori completi, qualsiasi direzione di ingresso di alimentazione
Apparecchi elettrici a bassa tensione > Sezionatore
Home > EATON - MOELLER
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Sezionatore di potenza, 3p, 1250 A, AF
Eaton Catalog No.
RES8133WSW0NMNN2MNDX
Sezionatore di potenza INX, secondo IEC/EN 60947, equipaggiabile successivamente con un'ampia gamma di accessori, senso di alimentazione a piacere
Programma di fornitura
Assortimento
Interruttore aperto/interruttore di potenza
Assortimento
Sezionatore di potenza aperto
Portata
Fino a 4000 A
Funzione di protezione
senza protezione
Tecnica di installazione
Tecnica di estrazione
La parte fissa deve essere ordinata separatamente.
Grandezza
INX40
Tecnica di sgancio
senza sganciatore
Norma/Approvazione
IEC
Numero di poli
A 3 poli
Grado di protezione
IP20, IP55 con calotta di protezione, cornice porta IP41
equipaggiabile successivamente con un'ampia gamma di accessori
Corrente nominale = corrente nominale ininterrotta [In= Iu]
1200 A
Potere nominale di chiusura sotto corto circuito fino a 440V/690V 42/42 [Icm]
187 kA
Resistenza nominale alla corrente di cortocircuito di breve durata t = 1 s [Icw]
85 kA
Resistenza nominale alla corrente di cortocircuito di breve durata t = 3 s [Icw]
66 kA
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947
Temperatura ambienteStoccaggio [ϑ]
-40 - +70 °C
Temperatura ambienteTemperatura ambiente
-25 - +70 °C
Posizione di montaggio
Categoria d'uso
b
Grado di protezione
IP20, IP55 con calotta di protezione, cornice porta IP41
Senso di alimentazione
A piacere
Circuito principale
Corrente nominale = corrente nominale ininterrotta [In= Iu]
1250 A
Corrente nominale ininterrotta a 50 ℃ [Iu]
1250 A
Corrente nominale ininterrotta a 60 ℃ [Iu]
1250 A
Corrente nominale ininterrotta a 70 ℃ [Iu]
1250 A
Tensione nominale di tenuta ad impulso [Uimp]
12000 V AC
Tensione nominale d'impiego [Ue]
690 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito [Icm]fino a 440 V 50/60 Hz [Icm]
187 kA
Potere nominale di chiusura sotto corto circuito [Icm]fino a 690 V 50/60 Hz [Icm]
166 kA
Tempi di commutazioneTempo di inserzione tramite bobina di inserzione
35 ms
Tempi di commutazioneTempo di disinserzione totale tramite sganciatore a lancio di corrente
22 ms
Tempi di commutazioneTempo di disinserzione totale tramite sganciatore di minima tensione
37 ms
Massima frequenza di manovraFrequenza di manovra massima [Manovre/h]
60
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasiTecnica estraibile (interruttore con parte fissa)
90 W
Peso
tecnica estraibilea 3 poli
70 kg
tecnica estraibilea 4 poli
86 kg
Parte fissa vuotaa 3 poli
27 kg
Parte fissa vuotaa 4 polo
35 kg
Sezioni di collegamento
Sbarra in CuTecnica estraibilenero
1 x 60 x 10 mm
Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un "declassamento" che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise.
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
1250 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
90 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / sezionatore di carico (EC000216)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Sezionatore compatto ([email protected] [AKF060013])
esecuzione come interruttore principale
sì
esecuzione come interruttore di manutenzione/riparazione
no
esecuzione come interruttore di sicurezza
no
esecuzione come dispositivo di arresto d’emergenza
no
esecuzione come invertitore
no
numero di interruttori
max. tensione d’esercizio nominale Ue per AC
690 V
tensione d’esercizio nominale
690 - 690 V
corrente nominale permanente Iu
1250 A
corrente nominale permanente a AC-23, 400V
A
corrente nominale permanente per AC-21, 400 V
0 A
potenza d’esercizio nominale per AC-3, 400 V
0 kW
resistenza a corrente di breve durata Icw
85 kA
potenza d’esercizio nominale per AC-23, 400V
0 kW
potenza di interruzione a 400 V
0 kW
corrente di corto circuito nominale condizionale Iq
187 kA
numero di poli
3
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
2
azionamento a motore opzionale
sì
azionamento a motore integrato
no
sganciatore di tensione opzionale
sì
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a innesto
adatto per fissaggio a terra
sì
adatto per fissaggio frontale a 4 fori
no
adatto per fissaggio frontale centrale
no
adatto per montaggio distributore
sì
adatto per costruzione intermedia
no
colore dell’elemento di azionamento
verde
esecuzione dell’elemento di azionamento
pulsante
bloccabile
sì
tipo di collegamento circuito elettrico principale
collegamento su guida
grado di protezione (IP), lato frontale
IP20
tipo di protezione (NEMA)
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 1250 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 0 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 85 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 0 kW |
| potenza di interruzione a 400 V (EF009166) | 0 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 187 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 2 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | verde |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | collegamento su guida |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| larghezza (EF000008) | 521 mm |
| altezza (EF000040) | 597 mm |
| profondità (EF000049) | 584 mm |
