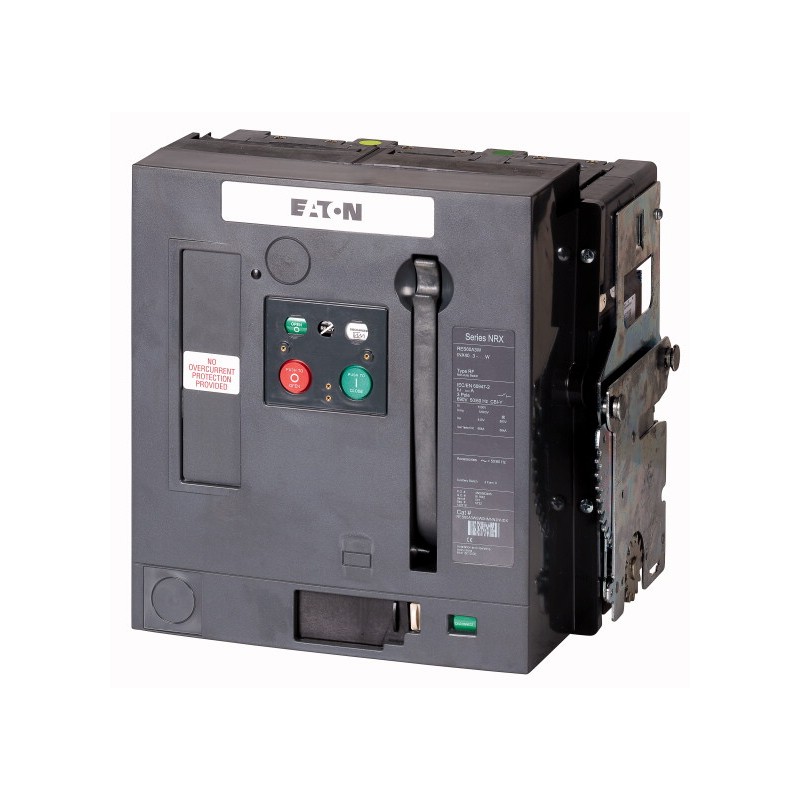

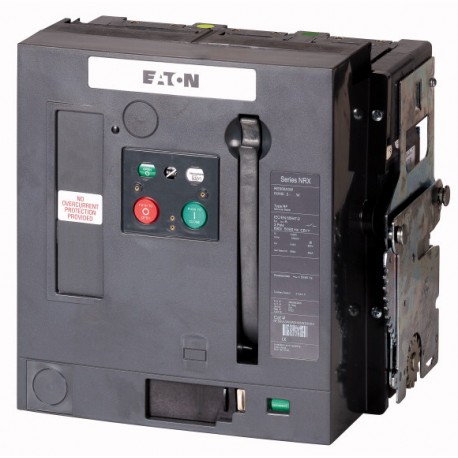

INX40N3-12W 150079 RES8133WSW0NMNN2MNDX EATON ELECTRIC Interrupteur-sectionneur, 3p, 1250 A, technique débro..
INX40N3-12W
150079
RES8133WSW0NMNN2MNDX
EATON-MOELLER
Interrupteur-sectionneur, 3p, 1250 A, technique débrochable
Home > EATON - MOELLER
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Interrupteur-sectionneur, 3p, 1250 A, technique débrochable
Eaton N° de catalogue
RES8133WSW0NMNN2MNDX
Interrupteur-sectionneur INX, selon IEC/ EN 60947, en option possibilité d'équipement ultérieur avec de nombreux équipements complémentaires, sens d'alimentation indifférent
Gamme de livraison
Gamme
Disjoncteurs ouverts/interrupteurs-sectionneurs
Gamme
Interrupteurs-sectionneurs ouverts
Plage de courants
jusqu'à 4000 A
Fonction de protection
sans protection
Technique de montage
technique débrochable
Berceau à commander séparément.
Taille
INX40
Technique de déclenchement
sans déclencheur
norme / homologation
IEC
Nombre de pôles
tripolaire
Degré de protection
IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
en option possibilité d'équipement ultérieur avec de nombreux équipements complémentaires
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
1200 A
Pouvoir assigné de fermeture en court-circuit jusqu'à 440V/690V 42/42 [Icm]
187 kA
Courant assigné de courte durée admissible t = 1 s [Icw]
85 kA
Courant assigné de courte durée admissible t = 3 s [Icw]
66 kA
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947
Température ambianteStockage [ϑ]
-40 - +70 °C
Température ambianteTempérature ambiante
-25 - +70 °C
Position de montage
Catégorie d'emploi
B
Degré de protection
IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
Sens d'alimentation en énergie
quelconque
Circuits principaux
Courant assigné = courant assigné ininterrompu [In= Iu]
1250 A
Courant assigné ininterrompu à 50 °C [Iu]
1250 A
Courant assigné ininterrompu à 60 °C [Iu]
1250 A
Courant assigné ininterrompu à 70 °C [Iu]
1250 A
Tension assignée de tenue aux chocs [Uimp]
12000 V AC
Tension assignée d'emploi [Ue]
690 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit [Icm]jusqu'à 440 V 50/60 Hz [Icm]
187 kA
Pouvoir assigné de fermeture en court-circuit [Icm]jusqu'à 690 V 50/60 Hz [Icm]
166 kA
Temps caractéristiquesTemps de fermeture contrôlée par bobine d'enclenchement
35 ms
Temps caractéristiquesTemps total de coupure avec déclencheur à émission de tension
22 ms
Temps caractéristiquesTemps de coupure total avec déclencheur à manque de tension
37 ms
Fréquence de manœuvres max.Fréquence de manœuvres max. [Man./h]
60
Puissance dissipée sous le courant assigné InTechnique débrochable (disjoncteur avec berceau)
90 W
Poids
technique débrochableTripolaires
70 kg
technique débrochableTétrapolaires
86 kg
Berceau vide3 pôles
27 kg
Berceau videtétrapolaire
35 kg
Sections raccordables
Barre CuAppareils débrochablesConducteurs noirs
1 x 60 x 10 mm
Il s'agit de valeurs utilisées dans les installations particulières. Les valeurs dépendent de la température régnant autour du disjoncteur et subissant les influences de la température ambiante, du degré de protection (IP), de la hauteur d'installation, des cloisons et éventuellement de la ventilation externe. De ce fait, selon la configuration de l'installation, il peut résulter un déclassement ("derating"), compensable par une augmentation de section. Des indications exactes peuvent être données par les essais d'échauffement au niveau de chaque installation.
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
1250 A
Puissance dissipée du matériel, fonction du courant [Pvid]
90 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Interrupteur-sectionneur (EC000216)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Sectionneur à coupure en charge compact ([email protected] [AKF060013])
finition interrupteur général
oui
finition interrupteur de maintenance/réparation
non
finition interrupteur de sécurité
non
finition interrupteur de dispositif d'arrêt d'urgence
non
finition de l'inverseur
non
nombre d'interrupteurs
tension de fonctionnement nominale max. Ue en CA
690 V
tension de fonctionnement normale
690 - 690 V
courant permanent nominal (Iu)
1250 A
courant permanent nominal, CA-23, 400 V
A
courant permanent nominal, CA-21, 400 V
0 A
puissance de fonctionnement nominale, CA-3, 400 V
0 kW
courant nominal de courte durée admissible Icw
85 kA
puissance de fonctionnement nominale, CA-23, 400 V
0 kW
puissance de commutation à 400 V
0 kW
intensité de court-circuit nominale conditionnelle Iq
187 kA
nombre de pôles
3
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
2
commande motorisée en option
oui
commande motorisée intégrée
non
déclencheur voltmétrique en option
oui
type de construction de l'appareil
technique de tiroir pour appareil encastré
convient pour montage au sol
oui
adapté à une fixation frontale à 4 trous
non
adapté à une fixation frontale centrale
non
adapté à un montage en distributeur
oui
adapté à un montage intermédiaire
non
couleur de l'élément d'actionnement
vert
finition de l'élément d'actionnement
à poussoir
verrouillable
oui
type de raccordement du circuit principal
raccordement par rail
classe de protection (IP), face avant
IP20
Degré de protection (NEMA)
Datasheet - PDF
