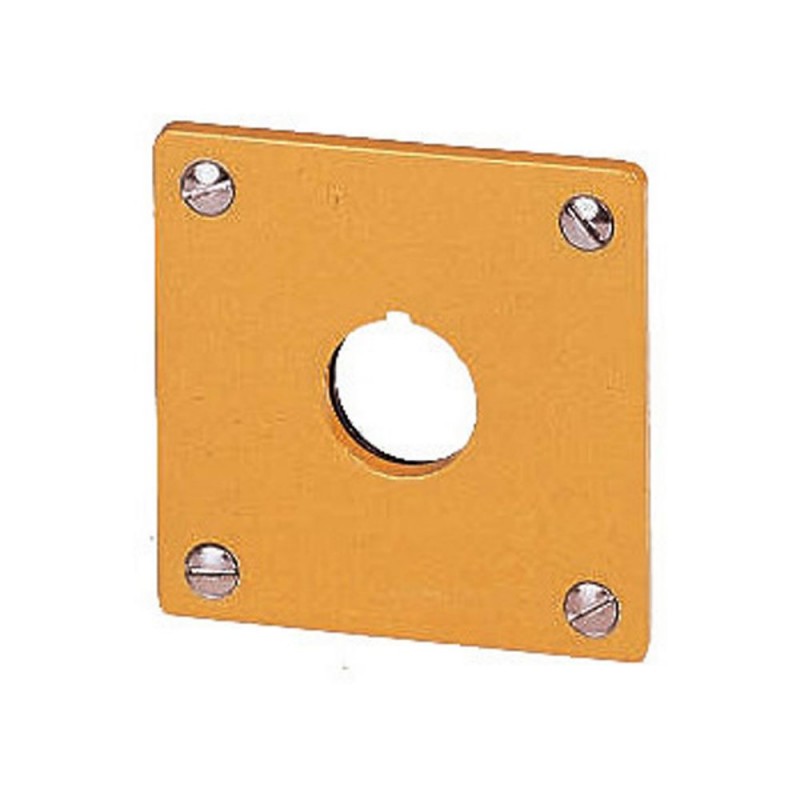

M22-EY1 216542 Y7-216542 EATON ELECTRIC Placa recesso M22-EY1Q amarelo 1 Broca Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-EY1 216542 Y7-216542 EATON ELECTRIC Placa recesso M22-EY1Q amarelo 1 Broca

M22-EY1

216542

Y7-216542

EATON-MOELLER

5

Placa recesso M22-EY1Q amarelo 1 Broca

Teclado embutido; 1 furo; Amarelo; Para M22

Eaton Moeller® series M22 Flush mounting plate, yellow, 1 mounting location

Placa de montagem embutida, Número de locais: 1, Grau de proteção: IP65, Cor amarela, Cor do valor RAL: RAL 1004, Conexão ao SmartWire-DT: não, Placas de legenda com arranjos verticais não são possíveis, Grau de proteção somente em combinação com um invólucro adequado e montagem correta., Alumínio com acabamento em pintura amarela para atuador de parada de emergência

Mais detalhes


Aparelhos elétricos de baixa tensão > Tampa de montagem de dispositivos de controle

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $85.30
Preço unitário: $17.06
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Flush mounting plate
Catalog Number
216542
EAN
4015082165420
Product Length/Depth
3 mm
Product Height
72 mm
Product Width
72 mm
Product Weight
0.054 kg
Certifications
UL File No.: E29184
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
UL
UL 508
CSA File No.: 012528
CE
UL Category Control No.: NKCR
IEC/EN 60947-5
Catalog Notes
OBSOLETE - SEE SUPERSEDURE
Model Code
M22-EY1

Especificações do produto

10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
Color
Yellow
Connection to SmartWire-DT
No
Degree of protection
IP65
Only in conjunction with a suitable enclosure and correct mounting
NEMA 4X, 13
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of command positions
1
Number of locations
1
Opening diameter
22 mm
RAL-number
1004
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Material
Aluminum

ETIM for 216542 Componentes industriais para Baixa Tensão (EC000201)
Característica Valor
Largura (EF000008) 72 mm
Altura (EF000040) 72 mm
Material (EF002169) Alumínio
Número de posições de comando (EF001372) 1
Aberturas de diâmetro (EF000243) 22 mm
Cor (EF000007) Amarelo
Grau de proteção (IP) (EF005474) IP65
Grau de proteção (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-EY1 Y7-216542 216542 DE_216523.pdf 1 Mbytes M22-EY1 Y7-216542 216542 DE_216523.pdf
