> EATON - MOELLER>Ausili di controllo e segnalazione >M22-EY1 216542 Y7-216542 ELECTRIC Piastra da incasso, gialla, 1 posto di montaggio
ANUNCIAR
Prodotto precedente Prodotto successivo

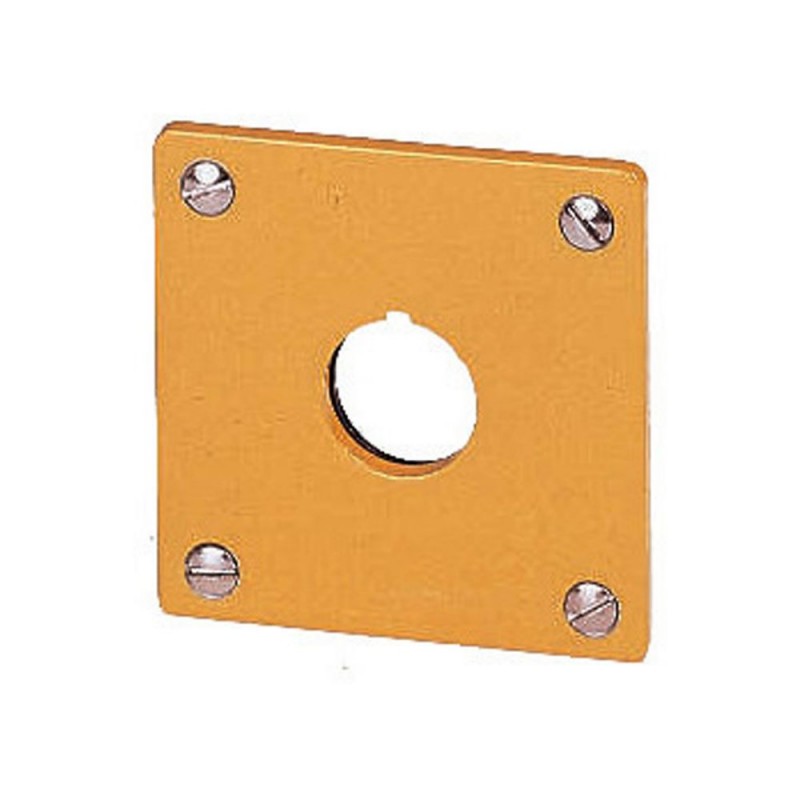

M22-EY1 216542 Y7-216542 EATON ELECTRIC Piastra da incasso, gialla, 1 posto di montaggio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-EY1 216542 Y7-216542 EATON ELECTRIC Piastra da incasso, gialla, 1 posto di montaggio

M22-EY1

216542

Y7-216542

EATON-MOELLER

5

Piastra da incasso, gialla, 1 posto di montaggio

Tastiera da incasso; 1 foro; Giallo; Per M22

Eaton Moeller® series M22 Flush mounting plate, yellow, 1 mounting location

Piastra di montaggio incassata, Numero di posizioni: 1, Grado di protezione: IP65, Colore giallo, Colore valore RAL: RAL 1004, Collegamento a SmartWire-DT: no, Le targhette con disposizione verticale non sono possibili, Grado di protezione solo in combinazione con una custodia adatta e un montaggio corretto., Alluminio con finitura in vernice gialla per attuatore di arresto di emergenza

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pannello di controllo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $84.52
Prezzo unitario: $16.90
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Flush mounting plate
Catalog Number
216542
EAN
4015082165420
Product Length/Depth
3 mm
Product Height
72 mm
Product Width
72 mm
Product Weight
0.054 kg
Certifications
UL File No.: E29184
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
UL
UL 508
CSA File No.: 012528
CE
UL Category Control No.: NKCR
IEC/EN 60947-5
Catalog Notes
OBSOLETE - SEE SUPERSEDURE
Model Code
M22-EY1

Features & Functions

Color
Yellow
Material
Aluminum
Number of locations
1
RAL-number
1004

General

Degree of protection
IP65
Only in conjunction with a suitable enclosure and correct mounting
NEMA 4X, 13
Opening diameter
22 mm

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216542 Apparecchi elettrici a bassa tensione (EC000201)
Caratteristica Valore
larghezza (EF000008) 72 mm
altezza (EF000040) 72 mm
materiale (EF002169) alluminio
numero di punti di comando (EF001372) 1
diametro delle aperture (EF000243) 22 mm
colore (EF000007) giallo
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-EY1 Y7-216542 216542 DE_216523.pdf 1 Mbytes M22-EY1 Y7-216542 216542 DE_216523.pdf
