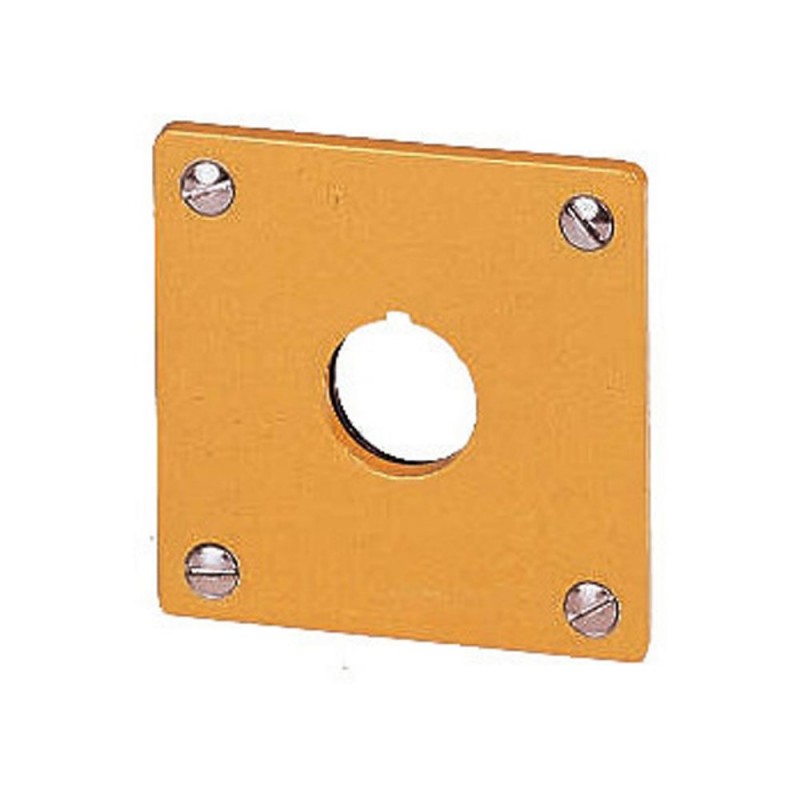

M22-EY1 216542 Y7-216542 EATON ELECTRIC Einbautableau, gelb, 1 Einbaustelle Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-EY1 216542 Y7-216542 EATON ELECTRIC Einbautableau, gelb, 1 Einbaustelle

M22-EY1

216542

Y7-216542

EATON-MOELLER

5

Einbautableau, gelb, 1 Einbaustelle

M22-EY1

Eaton Moeller® series M22 Einbauplatte, gelb, 1 Einbaustelle

Unterputzplatte, Anzahl der Plätze: 1, Schutzart: IP65, Farbe gelb, Farbe RAL Wert: RAL 1004, Anschluss an SmartWire-DT: nein, Bei vertikaler Anordnung keine Beschriftungsschilder möglich, Schutzart nur in Verbindung mit geeignetem Gehäuse und korrekter Montage., Aluminium mit gelber Lackierung für Not-Halt-Antrieb

Mehr Infos


Niederspannungsschaltgeräte > Einbauplatte für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $85.59
Stückpreis: $17.12
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Einbauplatte
Katalognummer
216542
Produkt Länge/Tiefe
3 mm
Produkthöhe
72 mm
Produktbreite
72 mm
Produktgewicht
0.054 kg
Zertifikat(e)
UL File No.: E29184
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
UL
UL 508
CSA File No.: 012528
CE
UL Category Control No.: NKCR
IEC/EN 60947-5
Kataloghinweise
VERALTET – SIEHE ERSATZ
EAN
4015082165420
Modellcode
M22-EY1

Features & Functions

Farbe
Gelb
Material
Aluminum
Einbaustellen
1
RAL-Nummer
1004

General

Schutzart
IP65
Nur in Verbindung mit einem geeigneten Gehäuse und korrekter Montage
NEMA 4X, 13
Öffnungsdurchmesser
22 mm

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Communication

Anbindung an SmartWire-DT
Nein

Contacts

Kraft für Zwangsöffnung - min
0 N

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 216542 Niederspannungsschaltgeräte (EC000201)
Merkmal Wert
Breite (EF000008) 72 mm
Höhe (EF000040) 72 mm
Werkstoff (EF002169) Aluminium
Anzahl der Befehlsstellen (EF001372) 1
Durchmesser Öffnungen (EF000243) 22 mm
Farbe (EF000007) gelb
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-EY1 Y7-216542 216542 DE_216523.pdf 1 Mbytes M22-EY1 Y7-216542 216542 DE_216523.pdf
