> >BPM-F-830/20/3-P-IVS 111392 ELECTRIC Floor standing distribution board
Produto anterior Próximo produto

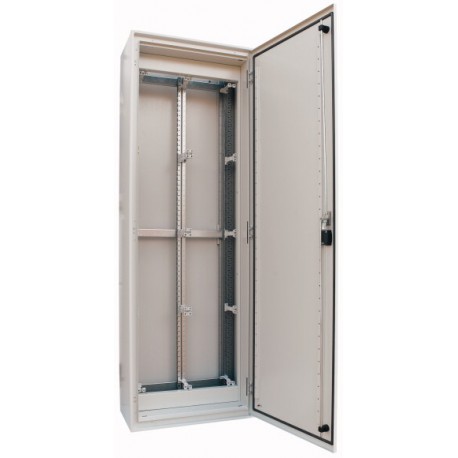

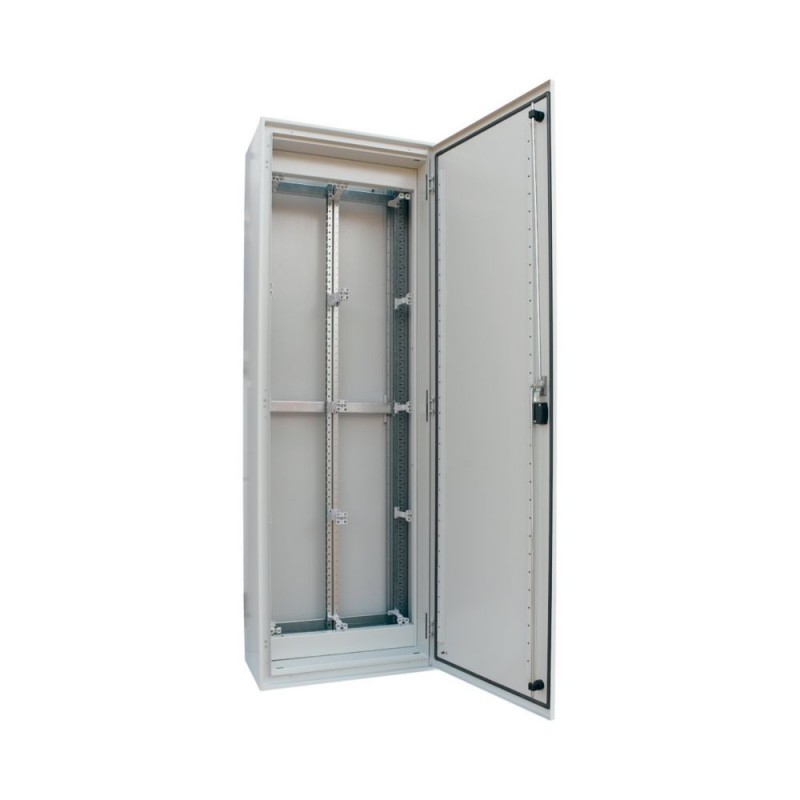

BPM-F-830/20/3-P-IVS 111392 EATON ELECTRIC Floor standing distribution board Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPM-F-830/20/3-P-IVS 111392 EATON ELECTRIC Floor standing distribution board

BPM-F-830/20/3-P-IVS

111392

EATON-MOELLER

Floor standing distribution board

Mais detalhes


Home > EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Chão quadro de distribuição, IVS, IP55, Axlxp=2060x830x320mm
Serviço de quadros de distribuição IVS são utilizados para distribuição de energia e medição em sistemas elétricos para uso doméstico, sistemas elétricos e comparativa de sistemas, tais como edifícios residenciais, escolas, centros de administração, escritórios e edifícios similares.

Programa de entrega

A gama de produtos
Serviço de quadro de distribuição de IVS.
Função básica
Chão gabinetes
Única unidade/unidade Completa
Completa habitação
Grau de Proteção
IP55 (com a porta e flange)
Descrição
Profi Plus basic gabinetes
Monobloco armário com porta e rotary alavanca
Incluindo abrir as entradas de cabos superior e inferior, preparado para F3A flange
Intercambiável com dobradiças
Coberto dobradiças
A abertura da porta com ângulo de 100°
Material
Folha de aço
Acabamento da superfície
Revestimento em pó de poliéster
Fosfatadas
RAL 7035, cinza claro
Cor
cinzento claro (RAL 7035)
Informações sobre o equipamento fornecido
Incluindo sistema de montagem para os IVS de montagem de unidades de
incluindo isolamento de som surround montado e isolado do suporte de apoio
Largura
830 mm
Altura
2060 mm
Profundidade
320 mm

Dados técnicos

Geral
Normas
EN 60439-1/3
IEC 62208
Classe de proteção
Um
Grau de Proteção
IP55 (com a porta e flange)
A perda de energiaMax. admissível dissipação de calor, a temperatura do ar ambiente +35 °C
391 W
Peso
71 kg
As características do Material
Material
Folha de aço
Tratamento de superfície
Pintura, fosfatado e revestimento em pó de poliéster
Acabamento da superfície
Revestimento em pó de poliéster
Fosfatadas
RAL 7035, cinza claro
Cor
cinzento claro (RAL 7035)
As características do MaterialTipo Da Porta
- Portas com dobradiças
Pode ser removido a partir de 90°
As características do Materialângulo de abertura da porta
100° (único montagem)
As características do MaterialDe intertravamento da porta
Dobradiça alça com rolete alavanca de bloqueio
Fechadura de cilindro
Faça duplo ala de bloqueio
Propriedades do Material
MecânicaResistência ao impacto
IK07
MecânicaEntrada do cabo
Abrir a entrada do cabo, preparado para F3A flanges
ElétricaTensão operacional nominal [Ue]
690 V
ElétricaFrequência nominal [f]
50 Hz
ElétricaCorrente operacional nominal [eue]
630 A
ElétricaMax. admissível dissipação de calor, a temperatura do ar ambiente +35 °C
391 W
ElétricaEarthings
M6 da soldadura de parafuso prisioneiro (pacote base)
M5 parafuso auto-atarraxante (gabinete de placa lateral, superior/painel inferior)
M6 da soldadura de parafuso prisioneiro (porta)

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete, free-standing [PV]
220 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete, free-standing [PV]
212 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Meio de gabinete, free-standing [PV]
205 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
200 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
195 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
195 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete, free-standing [PV]
442 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete, free-standing [PV]
426 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Meio de gabinete, free-standing [PV]
412 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
400 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
391 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
391 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Conheci; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP55
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
< 0.1 Ω; atende a norma de produto requisitos.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 440 V CA
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
4 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Não se aplica para invólucros de metal.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
