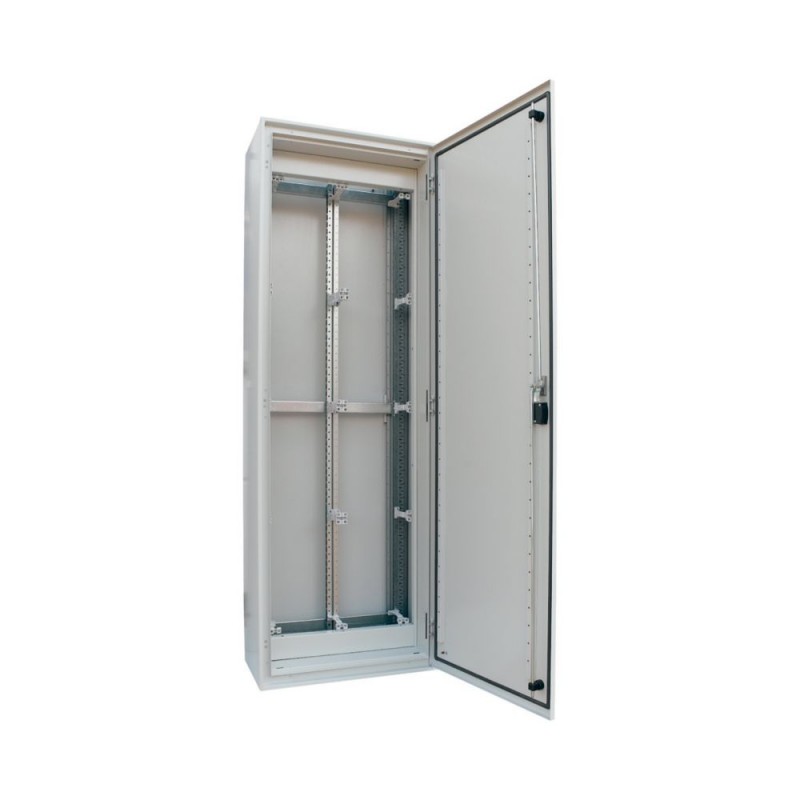

BPM-F-830/20/3-P-IVS 111392 EATON ELECTRIC Quadro di distribuzione a pavimento, IVS, IP55, AxLxP 2060x830x32..
BPM-F-830/20/3-P-IVS
111392
EATON-MOELLER
Quadro di distribuzione a pavimento, IVS, IP55, AxLxP=2060x830x320mm
I quadri di distribuzione di servizio IVS sono utilizzati per la distribuzione e la misurazione dell'energia in impianti elettrici per impianti elettrici domestici e in sistemi comparativi come edifici residenziali, scuole, centri amministrativi, uffici ed edifici simili.
sistemi di armadi elettrici > Cabinet di distribuzione
Home > EATON - MOELLER
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Quadro di distribuzione a pavimento, IVS, IP55, AxLxP=2060x830x320mm
I quadri di installazione e distribuzione IVS sono impiegati per la distribuzione di energia e la misurazione interna in impianti elettrici per installazioni domestiche e in ambienti analoghi come ad esempio abitazioni, scuole, edifici pubblici e adibiti a uffici e costruzioni simili.
Programma di fornitura
Assortimento
Quadro di installazione e distribuzione IVS
Funzione di base
Quadro da pavimento
Apparecchio singolo/apparecchio completo
custodia completa
Grado di protezione
IP55 (con porta e flangia)
Descrizione
Involucro base Profi Plus
Custodia monoblocco con porta e manopola a levetta prolungata
entrata cavi aperta in alto e in basso, predisposta per flangia F3A
battuta della porta modificabile
Cerniere a scomparsa
angolo di apertura 100°
Custodia monoblocco con porta e manopola a levetta prolungata
entrata cavi aperta in alto e in basso, predisposta per flangia F3A
battuta della porta modificabile
Cerniere a scomparsa
angolo di apertura 100°
Materiale
lamiera d'acciaio
Finitura superficiale
Rivestimento con polveri di poliestere
fosfatato
RAL 7035, grigio luce
fosfatato
RAL 7035, grigio luce
Colore
grigio luce (RAL 7035)
Informazioni sull'entità della fornitura
incluso sistema di supporto per l'alloggiamento delle unità di montaggio IVS
inclusi cornici e supporti in materiale isolante montati
inclusi cornici e supporti in materiale isolante montati
Larghezza
830 mm
Altezza
2060 mm
Profondità
320 mm
Dati tecnici
Generalità
Conformità alle norme
EN 60439-1/3
IEC 62208
IEC 62208
Classe di protezione
1
Grado di protezione
IP55 (con porta e flangia)
DissipazioneDissipazione di calore massima ammissibile, temperatura dell’aria nell’ambiente +35 °C
391 W
Peso
71 kg
Materiale
Materiale
lamiera d'acciaio
Trattamento della superficie
Verniciatura, fosfatazione e rivestimento con polveri di poliestere
Finitura superficiale
Rivestimento con polveri di poliestere
fosfatato
RAL 7035, grigio luce
fosfatato
RAL 7035, grigio luce
Colore
grigio luce (RAL 7035)
MaterialeEsecuzione porta
Porte con cerniere a scomparsa
agganciabile a partire da 90°
agganciabile a partire da 90°
Materialeangolo di apertura della porta
100° (supporto singolo)
MaterialeBloccoporta
Maniglia incernierata con chiusura a leva oscillante
serratura a cilindro
Chiusura a doppio ingegno
serratura a cilindro
Chiusura a doppio ingegno
Caratteristiche materiale
MeccanicheResistenza agli urti
IK07
MeccanicheIngresso cavi
Ingresso cavi aperto, preparato per flange F3A
ElettricheTensione nominale d'impiego [Ue]
690 V
ElettricheFrequenza nominale [f]
50 Hz
ElettricheCorrente nominale d'impiego [Ie]
630 A
ElettricheDissipazione di calore massima ammissibile, temperatura dell’aria nell’ambiente +35 °C
391 W
ElettricheMesse a terra
Perno filettato M6 (telaio di base)
Vite autofilettante M5 (piastra laterale di chiusura, pannello superiore/inferiore)
Perno filettato M6 (porta)
Vite autofilettante M5 (piastra laterale di chiusura, pannello superiore/inferiore)
Perno filettato M6 (porta)
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola autoportante [PV]
220 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa autoportante [PV]
212 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale autoportante [PV]
205 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
200 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
195 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
195 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola autoportante [PV]
442 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa autoportante [PV]
426 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale autoportante [PV]
412 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
400 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
391 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
391 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Non rilevante per installazione interna.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Riempito, montato e fissato secondo le istruzioni per il montaggio vigenti.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
IK10
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
IP55
10.4 Vie di dispersione aerea e superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione contro scosse elettriche
< 0,1 Ω, i requisiti della norma di prodotto sono soddisfatti.
10.6 Montaggio incassato di apparecchi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Ui= 440 V AC
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
4 kV
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Non pertinente per custodia in metallo.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 830 mm |
| altezza (EF000040) | 2060 mm |
| profondità (EF000049) | 320 mm |
| materiale (EF002169) | acciaio |
| finitura della superficie (EF006569) | rivestito a polvere |
| colore (EF000007) | grigio |
| numero RAL (EF000116) | 7035 |
| autonomo (EF020363) | No |
| modello a parete verticale con presa a pavimento (EF015208) | No |
| adatto per montaggio murale (EF000664) | No |
| modello d'angolo (EF020814) | No |
| montaggio intermedio (EF022994) | No |
| accoppiabile (EF001229) | Sì |
| con piastra di montaggio (EF000118) | No |
| piastra di montaggio a profondità regolabile (EF006054) | No |
| adatto per montaggio a parete (EF007536) | No |
| fissaggio al palo (EF009582) | No |
| con porta (EF009169) | No |
| numero di porte (EF000122) | 1 |
| con porta di visione (EF001089) | No |
| con porta di ventilazione (EF006279) | No |
| con porta posteriore (EF007381) | No |
| numero di serrature (EF000123) | 0 |
| con parte superiore (EF007965) | No |
| coperchio trasparente (EF011401) | No |
| adatto per montaggio metrico (EF005823) | No |
| tetto inclinato (EF009278) | No |
| prestampaggi in rilievo (EF001039) | No |
| versione EMC (EF001062) | No |
| resistenza agli urti (EF004293) | IK10 |
| grado di protezione (IP) (EF005474) | IP55 |
