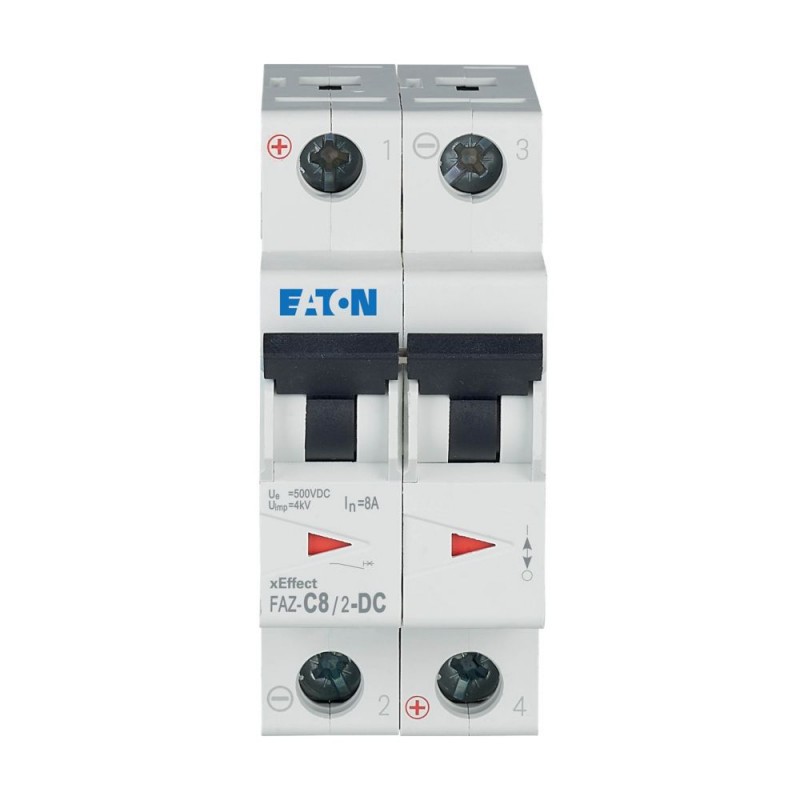

FAZ-C8/2-DC 305868 Y7-305868 EATON ELECTRIC Disjuntor FAZ, 8A, 2P, curva C, para CC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FAZ-C8/2-DC 305868 Y7-305868 EATON ELECTRIC Disjuntor FAZ, 8A, 2P, curva C, para CC

FAZ-C8/2-DC

305868

Y7-305868

EATON-MOELLER

Disjuntor FAZ, 8A, 2P, curva C, para CC

FAZ-C8/2-DC. Miniature circuit breaker (MCB), 8 A, 2p, characteristic: C, DC

Disjuntor miniatura (MCB), 8A, 2p, Característica: C, DC

Mais detalhes


Disjuntores, fusíveis > Interruptor magnetotérmico

Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $189.91
Preço unitário: $189.91
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series xEffect - FAZ-DC MCB
Catalog Number
305868
EAN
9010238216730
Product Length/Depth
80 mm
Product Height
75.5 mm
Product Width
36 mm
Product Weight
0.222 kg
Compliances
RoHS conform
Certifications
EN45545-2
IEC 61373
Model Code
FAZ-C8/2-DC

Programa de entrega

Number of poles
Two-pole
Number of poles (total)
2
Number of poles (protected)
2
Tripping characteristic
C
Release characteristic
C
Amperage Rating
8 A
Type

Dados técnicos - elétricos

Voltage type
DC
Rated operational voltage (Ue) - max
500 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60947-2)
10 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
0 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
0 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
10 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
10 kA
Selectivity class
3
Overvoltage category
III
Pollution degree
2
Lifespan, electrical
4000 operations

Dados técnicos - mecânicos

Frame
45 mm
Width in number of modular spacings
2
Built-in depth
75.5 mm
Mounting width per pole
17.7 mm
Mounting width
36 mm
Mounting position
As required
Degree of protection
IP20
Terminals (top and bottom)
Lift terminals
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²
Terminal capacity (control cable)
25 mm² (1x)
Terminal protection
Finger and hand touch safe, DGUV VS3, EN 50274
Lifespan, mechanical
20000 operations

Verificação do design de acordo com a norma IEC/EN 61439 - dados técnicos

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Informações adicionais

Current limiting class
3
Features
Additional equipment possible

ETIM for 305868 Disjuntores e fusíveis (EC000042)
Característica Valor
Profundidade incorporada (EF000218) 75.5 mm
Curva de funcionamento (EF000889) C
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 2
Corrente nominal especificada (EF000227) 8 A
Tensão especificada de funcionamento (EF000228) 500 V
Tensão nominal de isolamento Ui (EF001366) 440 V
Tensão estipulada suportável ao choque (Uimp) (EF011980) 4 kV
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556) 0 kA
Tipo de tensão (EF000187) DC
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) 0 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557) 10 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) 10 kA
Frequência (intervalo) (EF000416) 50 Hz
Potência dissipada (EF005387) 2.9 W
Classe de limitação de energia (I²t) (EF002568) 3
Instalação à face (EF007517) Não
Comutação simultânea de neutro N (EF005997) Não
Categoria de sobretensão (EF002569) 3
Grau de poluição (EF002570) 2
Possibilidade de equipamento adicional (EF008148) Sim
Largura em número de módulos (EF002950) 2
Grau de proteção (IP) (EF005474) IP20
Temperatura ambiente durante a operação (EF007515) -25 °C
Secção da ligação de cabo flexível (EF007343) 1 mm²
Secção da ligação de cabo rígido (EF007337) 1 mm²
Antideflagrante (EF004663) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
