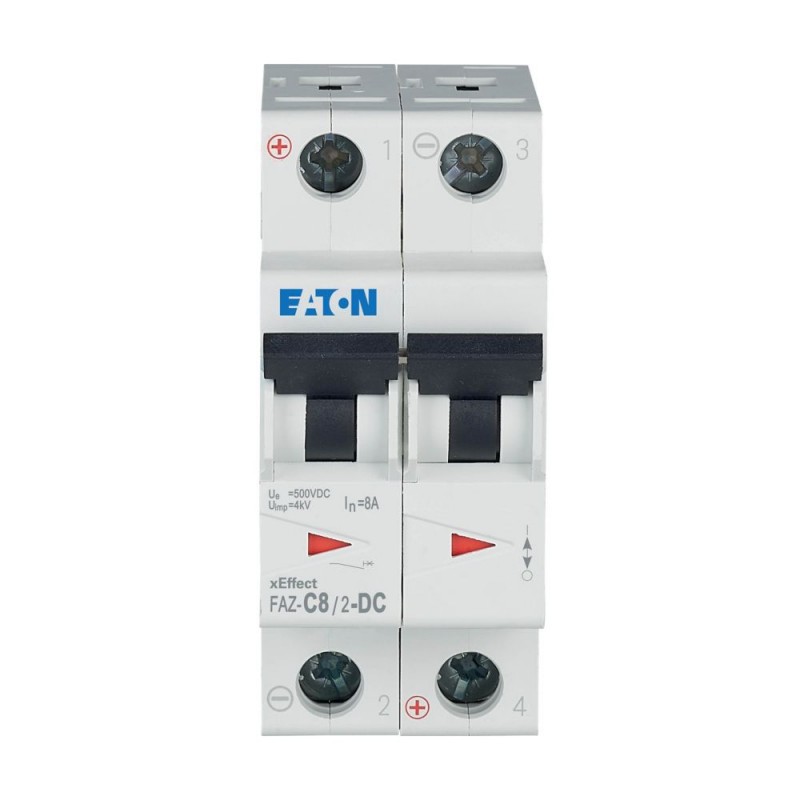

FAZ-C8/2-DC 305868 Y7-305868 EATON ELECTRIC Int. magnetotérmico FAZ, 8A, 2P, curva C, para DC
FAZ-C8/2-DC
305868
Y7-305868
EATON-MOELLER
Int. magnetotérmico FAZ, 8A, 2P, curva C, para DC
Eaton Moeller series xEffect - FAZ-DC MCB Miniature circuit breaker, 8 A, 2p, characteristic: C, DC
Disyuntor miniatura (MCB), 8 A, 2p, característica: C, DC
Disyuntores, fusibles > Interruptor magnetotérmico
Aparamenta Modular – Industrial
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Especificaciones generales
| Product Name | Eaton Moeller series xEffect - FAZ-DC MCB |
| Catalog Number | 305868 |
| EAN | 9010238216730 |
| Product Length/Depth | 80 mm |
| Product Height | 75.5 mm |
| Product Width | 36 mm |
| Product Weight | 0.222 kg |
| Compliances | RoHS conform |
| Certifications | EN45545-2 IEC 61373 |
| Model Code | FAZ-C8/2-DC |
Delivery program
| Number of poles | Two-pole |
| Number of poles (total) | 2 |
| Number of poles (protected) | 2 |
| Tripping characteristic | C |
| Release characteristic | C |
| Amperage Rating | 8 A |
| Type |
|
Technical Data - Electrical
| Voltage type | DC |
| Rated operational voltage (Ue) - max | 500 V |
| Rated insulation voltage (Ui) | 440 V |
| Rated impulse withstand voltage (Uimp) | 4 kV |
| Frequency rating - min | 50 Hz |
| Frequency rating - max | 60 Hz |
| Rated switching capacity (IEC/EN 60947-2) | 10 kA |
| Selectivity class | 3 |
| Lifespan, electrical | 4000 operations |
| Overvoltage category | III |
| Pollution degree | 2 |
Technical Data - Mechanical
| Frame | 45 mm |
| Width in number of modular spacings | 2 |
| Built-in depth | 75.5 mm |
| Mounting width | 36 mm |
| Mounting width per pole | 17.7 mm |
| Mounting position | As required |
| Degree of protection | IP20 |
| Terminals (top and bottom) | Lift terminals |
| Connectable conductor cross section (solid-core) - min | 1 mm² |
| Connectable conductor cross section (solid-core) - max | 25 mm² |
| Connectable conductor cross section (multi-wired) - min | 1 mm² |
| Connectable conductor cross section (multi-wired) - max | 25 mm² |
| Terminal capacity (control cable) | 25 mm² (1x) |
| Terminal protection | Finger and hand touch safe, DGUV VS3, EN 50274 |
| Lifespan, mechanical | 20000 operations |
Design verification as per IEC/EN 61439 - technical data
| Ambient operating temperature - min | -25 °C |
| Ambient operating temperature - max | 75 °C |
Additional information
| Current limiting class | 3 |
| Features | Additional equipment possible |
| Característica | Valor |
|---|---|
| Profundidad de instalación (EF000218) | 75.5 mm |
| Curva de disparo (EF000889) | C |
| Número de polos (total) (EF008618) | 2 |
| Número de polos protegidos (EF005548) | 2 |
| Corriente nominal (EF000227) | 8 A |
| Tensión nominal (EF000228) | 500 V |
| Tensión de aislamiento nominal Ui (EF001366) | 440 V |
| Resistencia a picos de tensión asignada (Uimp) (EF011980) | 4 kV |
| Poder de corte asignado Icn según EN 60898 a 230 V (EF009556) | 0 kA |
| Tipo de tensión (EF000187) | CC |
| Poder de corte asignado Icn según EN 60898 a 400 V (EF009555) | 0 kA |
| Poder de corte asignado Icu según EN 60947-2 a 230 V (EF009557) | 10 kA |
| Poder de corte asignado Icu según EN 60947-2 a 400 V (EF009558) | 10 kA |
| Frecuencia (EF000416) | 50 Hz |
| Pérdida de potencia (EF005387) | 2.9 W |
| Clase de limitación de energía (EF002568) | 3 |
| Montaje empotrado (EF007517) | No |
| Acoplamiento de conductor neutro (EF005997) | No |
| Categoría de sobretensión (EF002569) | 3 |
| Grado de contaminación (EF002570) | 2 |
| Equipos adicionales posibles (EF008148) | Sí |
| Ancho en número de espacios modulares (EF002950) | 2 |
| Grado de protección (IP) (EF005474) | IP20 |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
| Sección de conductor conectable (EF007343) | 1 mm² |
| Sección de conductor conectable sólido (EF007337) | 1 mm² |
| Protección contra explosiones (EF004663) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf | 32 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
