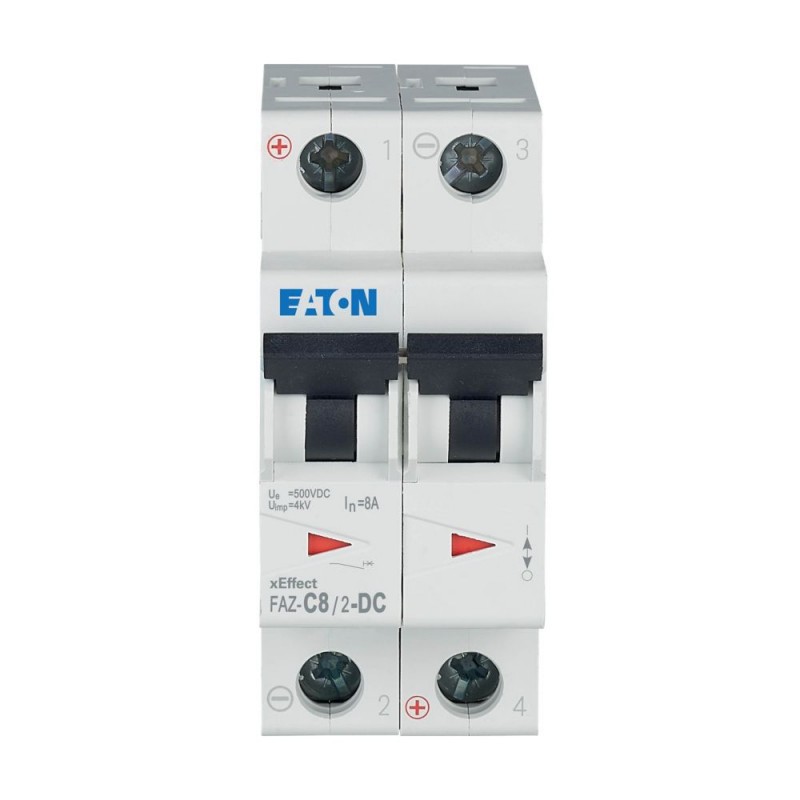

FAZ-C8/2-DC 305868 Y7-305868 EATON ELECTRIC Int. Leistungsschalter FAZ, 8A, 2P, C-Kurve, für DC
FAZ-C8/2-DC
305868
Y7-305868
EATON-MOELLER
Int. Leistungsschalter FAZ, 8A, 2P, C-Kurve, für DC
Eaton Moeller series xEffect - FAZ-DC MCB Leitungsschutzschalter, 8 A, 2p, charakteristik: C, DC
Leitungsschutzschalter (MCB), 8 A, 2p, Kennlinie: C, DC
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
Modulare Schaltanlage - Industrie
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
| Produktname | Eaton Moeller series xEffect - FAZ-DC MCB |
| Katalognummer | 305868 |
| Produkt Länge/Tiefe | 80 mm |
| Produkthöhe | 75.5 mm |
| Produktbreite | 36 mm |
| Produktgewicht | 0.222 kg |
| Einhaltung(en) | RoHS conform |
| Zertifikat(e) | EN45545-2 IEC 61373 |
| EAN | 9010238216730 |
| Modellcode | FAZ-C8/2-DC |
Delivery program
| Polzahl | 2-polig |
| Anzahl der Pole (insgesamt) | 2 |
| Anzahl der Pole (geschützt) | 2 |
| Auslösecharakteristik | C |
| Auslösecharakteristik | C |
| Stromstärkewert | 8 A |
| Typ |
|
Technical Data - Electrical
| Spannungsart | DC |
| Bemessungsbetriebsspannung (Ue) - max. | 500 V |
| Bemessungsisolationsspannung (Ui) | 440 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Bemessungsfrequenz - min. | 50 Hz |
| Bemessungsfrequenz - max. | 60 Hz |
| Bemessungsschaltvermögen (IEC/EN 60947-2) | 10 kA |
| Selektivitätsklasse | 3 |
| Lebensdauer, elektrisch | 4.000 Schaltvorgänge |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Technical Data - Mechanical
| Rahmen | 45 mm |
| Breite in Anzahl der modularen Abstände | 2 |
| Einbautiefe | 75.5 mm |
| Einbaubreite | 36 mm |
| Einbaubreite je Pol | 17,7 mm |
| Einbaulage | beliebig |
| Schutzart | IP20 |
| Anschlussklemmen (oben und unten) | Liftklemmen |
| Anschließbarer Leiterquerschnitt (eindrähtige Ader) - min. | 1 mm² |
| Anschließbarer Leiterquerschnitt (eindrähtige Ader) - max. | 25 mm² |
| Anschließbarer Leiterquerschnitt (mehrdrähtig) - min. | 1 mm² |
| Anschließbarer Leiterquerschnitt (mehrdrähtig) - max. | 25 mm² |
| Anschlussquerschnitte (Steuerkabel) | 25 mm² (1x) |
| Klemmenschutz | Finger- und Berührungssicher, DGUV VS3, EN 50274 |
| Lebensdauer, mechanisch | 20.000 Schaltvorgänge |
Design verification as per IEC/EN 61439 - technical data
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Umgebungsbetriebstemperatur - max. | 75 °C |
Additional information
| Energiebegrenzungsklasse | 3 |
| Merkmale | Zusatzeinrichtungen möglich |
| Merkmal | Wert |
|---|---|
| Einbautiefe (EF000218) | 75.5 mm |
| Auslösecharakteristik (EF000889) | C |
| Polzahl (gesamt) (EF008618) | 2 |
| Anzahl der abgesicherten Pole (EF005548) | 2 |
| Bemessungsstrom (EF000227) | 8 A |
| Bemessungsspannung (EF000228) | 500 V |
| Bemessungsisolationsspannung Ui (EF001366) | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) | 0 kA |
| Spannungsart (EF000187) | DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) | 0 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) | 10 kA |
| Frequenz (EF000416) | 50 Hz |
| Verlustleistung (EF005387) | 2.9 W |
| Energiebegrenzungsklasse (EF002568) | 3 |
| Unterputzmontage (EF007517) | Nein |
| Mitschaltender Neutralleiter (EF005997) | Nein |
| Überspannungskategorie (EF002569) | 3 |
| Verschmutzungsgrad (EF002570) | 2 |
| Zusatzeinrichtungen möglich (EF008148) | Ja |
| Breite in Teilungseinheiten (EF002950) | 2 |
| Schutzart (IP) (EF005474) | IP20 |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 1 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 1 mm² |
| Explosionsgeschützt (EF004663) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| FAZ-C8/2-DC Y7-305868 305868 DE_305868.pdf | 112 Kbytes |
|
