DILMP20(24VDC)
276985
EATON-MOELLER
1

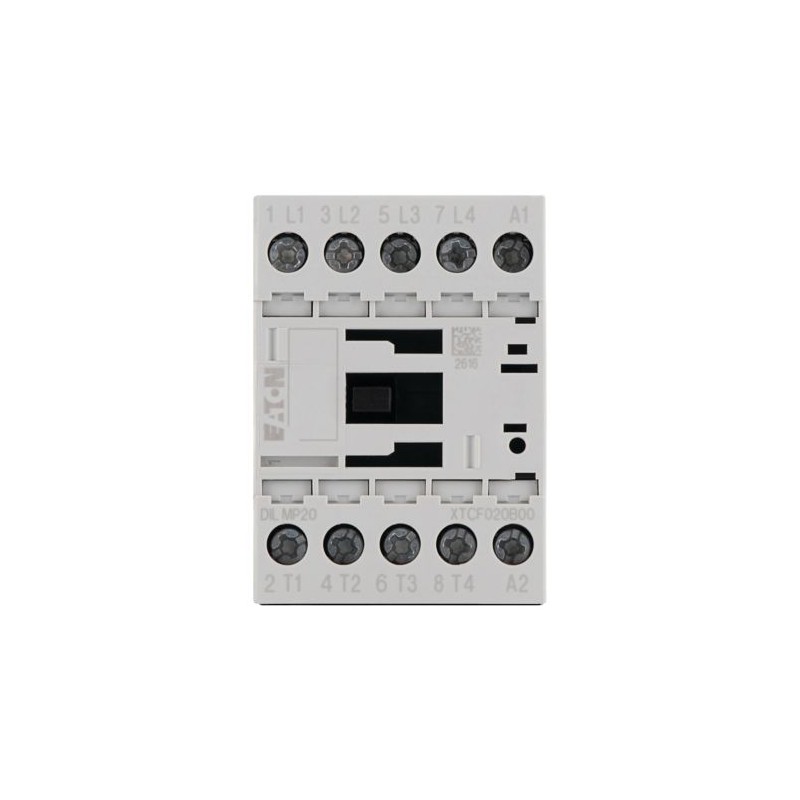

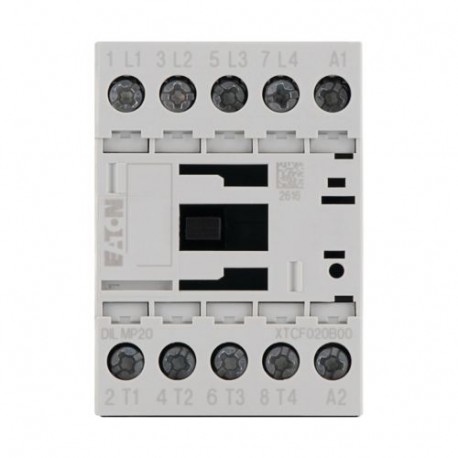

XTCF020B00TD contator 4p 20A 24VDC DILMP20 (24 VCC)
Contator de potência; Conexão a parafuso; 4 pólos; 20-A; AC-1; 24 V DC
Contator, 4 pólos, 22, 24 V DC, DC operação
Disjuntores de baixa tensão > Contator de potência para comutar a alimentação de CA
Contatores até 170A
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
A gama de produtos | Contatores | ||
Aplicação | Contatores para 4 pólos elétricos consumidores | ||
Subintervalo | Contatores até 200 A, 4 pólos | ||
Categoria de utilização | AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução | ||
Técnica de conexão | Terminais de parafuso | ||
Pólo | 4 pólos | ||
Corrente operacional nominal | |||
AC-1 | |||
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz | |||
a 40 °C | Euth=Eue | Um | 22 |
a 50 °C | Euth=Eue | Um | 21 |
a 60 °C | Euth=Eue | Um | 20 |
Contato sequência | |||
Geral | |||
Normas | IEC/EN 60947, VDE 0660 UL, CSA | ||
Vida útil mecânica | |||
AC operado | Operações | x 106 | 10 |
Operado DC | Operações | x 106 | 10 |
Freqüência de operação, mecânica | |||
AC operado | Operações/h | 5000 | |
Operado DC | Operações/h | 5000 | |
Climáticas revisão de texto | Calor úmido, constante, IEC 60068-2-78 Calor úmido, cíclico, IEC 60068-2-30 | ||
Temperatura ambiente | |||
Aberto | °C | -25 - +60 | |
Entre | °C | - 25 - 40 | |
Armazenamento | °C | - 40 - 80 | |
Posição de montagem | |||
Posição de montagem | |||
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 22 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 1.7 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 5.1 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 2.6 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 60 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
De baixa tensão industrial componentes (EG000017) / contator de Potência, AC de comutação (EC000066) | |||
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / contator de Potência, CA (troca de [email protected] [AAB718012]) | |||
Avaliado controle de tensão de alimentação Nos no AC 50HZ | V | 0 - 0 | |
Avaliado controle de tensão de alimentação Nos no AC 60HZ | V | 0 - 0 | |
Avaliado controle de tensão de alimentação-Nos em DC | V | 24 - 24 | |
Tipo de tensão para acionamento | DC | ||
Operação de corrente nominal Ie AC-1, 400 V | Um | 22 | |
Operação de corrente nominal Ie AC-3, 400 V | Um | 12 | |
Nominal de operação de alimentação em AC-3, 400 V | kW | 5.5 | |
Operação de corrente nominal Ie AC-4, 400 V | Um | 10 | |
Nominal de operação de potência Ie AC-4, 400 V | kW | 4.5 | |
Modular versão | Nenhum | ||
Número de contatos auxiliares como contato normalmente aberto | 0 | ||
Número de contatos auxiliares como contato normalmente fechado | 0 | ||
Tipo de conexão elétrica do circuito principal | Conexão a parafuso | ||
Número de contatos normalmente fechados como contato principal | 0 | ||
Número de contatos principal como contato normalmente aberto | 4 |
