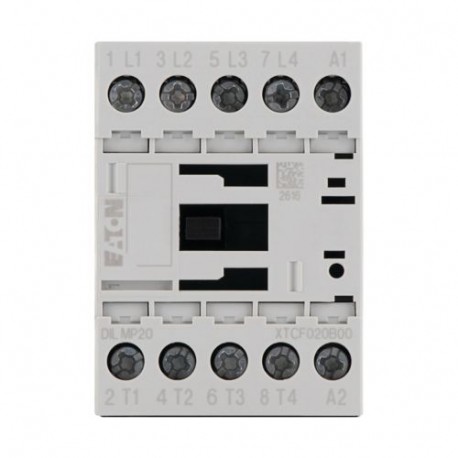

DILMP20(24VDC) 276985 Y7-276985 EATON ELECTRIC Leistungsschütz, 4-polig, 20 A/AC1, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILMP20(24VDC) 276985 Y7-276985 EATON ELECTRIC Leistungsschütz, 4-polig, 20 A/AC1, DC-betätigt

DILMP20(24VDC)

276985

Y7-276985

EATON-MOELLER

Leistungsschütz, 4-polig, 20 A/AC1, DC-betätigt

Leistungsschütz; Anschluss-Schraube; 4-polig; 20a; AC-1; DC 24 V

Eaton Moeller® series DILMP Leistungsschütz, 4-polig, Gleichstrombetätigung, Ohmsche Last (AC-1): 22 A, 24 V DC, Schraubklemmen

Schütz, Anwendung: Schütze für 4-polige elektrische Verbraucher, Schütze bis 200 A, 4-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anlaufen, Abschalten während des Betriebs, Anschlusstechnik: Schraubklemmen, Polzahl: 4-polig, 380 V 400 V: Ie= 12 A, konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith =Ie= 22 A, geschlossen: Ith= 18 A, konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 60 A, geschlossen: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW, Anleitung: Kontakte nach EN 50 012., Integrierte Varistor-Entstörschaltung., Spannung AC/DC: DC-Betrieb

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $59.93
Stückpreis: $59.93
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILMP 4-poliger Leistungsschütz
Katalognummer
276985
Produkt Länge/Tiefe
75 mm
Produkthöhe
68 mm
Produktbreite
45 mm
Produktgewicht
0.294 kg
Zertifikat(e)
CSA File No.: 012528
UL 60947-4-1
UL File No.: E29096
CSA Class No.: 2411-03, 3211-04
CE
CSA-C22.2 No. 60947-4-1-14
VDE 0660
UL Category Control No.: NLDX
IEC/EN 60947-4-1
UL
IEC/EN 60947
CSA
Kataloghinweise
Kontakte gemäß EN 50012
EAN
4015082769857
Modellcode
DILMP20(24VDC)

Features & Functions

Ausstattung:
Varistorschutzbeschaltung
Polzahl
4-polig
Polzahl
4-polig
Polzahl
4-polig

General information

Anwendung
Leistungsschütze für 4-polige Stromverbraucher
Anschlusstechnik
Schraubklemmen
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (DC-betätigt)
10.000.000 Schaltvorgänge (AC-betätigt)
Schalthäufigkeit
5000 mechanische Schaltspiele/h (AC-betätigt)
5000 mechanische Schaltspiele/h (DC-betätigt)
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Schütze
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Reststrom
1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei "0"-Signal)
Widerstand je Pol
2.5 mΩ
Betriebsklasse
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
Spannungsart
DC

Ambient conditions, mechanical

Schockfestigkeit
5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Climatic environmental conditions

Höhenlage
Max. 2000 m
Umgebungsbetriebstemperatur - min.
-25 °C
Umgebungsbetriebstemperatur - max.
60 °C
Umgebungsbetriebstemperatur (gekapselt) - min.
-25 °C
Umgebungsbetriebstemperatur (gekapselt) - max.
40 °C
Umgebungstemperatur Lagerung - min.
-40 °C
Umgebungstemperatur Lagerung - max.
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Electro magnetic compatibility

Störfestigkeit
Entspricht EN 60947-1

Terminal capacities

Anschlussquerschnitte (feindrähtig)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Anschlussquerschnitte (feindrähtig mit Aderendhülse)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Anschlussquerschnitte (eindrähtig)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 4) mm²
1 x (0,75 - 2,5) mm²
Anschlussquerschnitte (ein-/mehrdrähtig AWG)
18 - 14
Abisolierlänge (Hauptleiter)
10 mm
Abisolierlänge (Hilfsleiter)
10 mm
Schrauben-Größe
M3,5, Anschlussschraube
Schraubendrehergröße
2, Anschlussschraube, Pozidriv-Schraubendreher
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen

Electrical rating

Bemessungsausschaltvermögen bei 220/230 V
120 A
Bemessungsausschaltvermögen bei 380/400 V
120 A
Bemessungsausschaltvermögen bei 500 V
100 A
Bemessungsausschaltvermögen bei 660/690 V
70 A
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
22 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
12 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
12 A
Bemessungsbetriebsstrom (le) bei AC-3, 440 V
12 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
10 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
7 A
Bemessungsbetriebsstrom (le) bei DC-1, 60 V
22 A
Bemessungsbetriebsstrom (le) bei DC-1, 110 V
22 A
Bemessungsbetriebsstrom (le) bei DC-1, 220 V
6 A
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)
144 A
Bemessungsbetriebsleistung bei AC-1, 220/230 V, 50 Hz
8 kW
Bemessungsbetriebsleistung bei AC-1, 240 V, 50 Hz
9 kW
Bemessungsbetriebsleistung bei AC-1, 380/400 V, 50 Hz
14 kW
Bemessungsbetriebsleistung bei AC-1, 415 V, 50 Hz
15 kW
Bemessungsbetriebsleistung bei AC-1, 440 V, 50 Hz
16 kW
Bemessungsbetriebsleistung bei AC-1, 500 V, 50 Hz
18 kW
Bemessungsbetriebsleistung bei AC-1, 690 V, 50 Hz
24 kW
Bemessungsbetriebsleistung bei AC-3, 240 V, 50 Hz
4 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-3, 415 V, 50 Hz
7 kW
Bemessungsbetriebsleistung bei AC-3, 440 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz
7 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
6.5 kW
Bemessungsbetriebsspannung (Ue) bei AC - max.
690 V
Bemessungsisolationsspannung (Ui)
690 V

Short-circuit rating

Bemessungskurzschlussstrom (einfache Bemessung)
5 kA, 45 A max. Sicherung, SCCR (UL/CSA)
5 kA, 45 A max. CB, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
100 kA, 60 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
30 A, 25 A Klasse RK5, max. Sicherung, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
100 kA, 60 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
30 A, 25 A Klasse RK5, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V
35 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V
25 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V
20 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V
20 A gG/gL

Conventional thermal current Ith

Konventioneller thermischer Strom Ith (1-polig, gekapselt)
54 A
Konventioneller thermischer Strom Ith (3-polig, gekapselt)
18 A
Konventioneller thermischer Strom Ith bei 55°C (3-polig, offen)
20.5 A
Konventioneller thermischer Strom Ith bei 60°C (3-polig, offen)
20 A
Konventioneller thermischer Strom Ith der Hauptkontakte (1-polig, offen)
60 A

Switching capacity

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
20 A, Maximale Motorleistung (UL/CSA)

Magnet system

Lichtbogenzeit
10 ms
Abfallspannung
0,2 - 0,6 x UC, DC-betätigt
Einschaltdauer
100%
Anzugsspannung
0,8 - 1,1 V DC x Uc
0,8 - 1,1 V AC/DC x Us
Leistungsaufnahme (Anzug) bei DC
4.5 W
Leistungsaufnahme (Halteleistung) bei DC
4.5 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min.
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max.
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min.
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max.
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min.
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max.
24 V
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max.
31 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max.
12 ms

Communication

Anbindung an SmartWire-DT
Ja
In Verbindung mit DIL-SWD SmartWire DT Schützmodul

Contacts

Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Anzahl Kontakte (Öffner) als Hauptkontakte
0

Safety

Sichere Trennung
400 V AC, Zwischen den Kontakten, Entspricht EN 61140
400 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140

Special purpose ratings

Zweckbestimmung von Entladungslampen mit Vorschaltgerät
20 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)
20 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
Zweckbestimmung der Aufzugssteuerung
6,1 A, 600 V 60 Hz 3-phasig, (UL/CSA)
5 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
Zweckbestimmung der Kühlsteuerung (nur CSA)
60 A, LRA 480 V 60 Hz 3-phasig; (CSA)
60 A, LRA 600 V 60 Hz 3-phasig; (CSA)
10 A, FLA 600 V 60 Hz 3-phasig; (CSA)
10 A, FLA 480 V 60 Hz 3-phasig; (CSA)
Zweckbestimmung der Widerstandslufterwärmung
20 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
20 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
Besondere Verwendungszwecke von Wolfram-Glühlampen
14 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
14 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)

Design verification

Geräteverlustleistung, stromabhängig pvid
5.1 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1.7 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
22 A
Statische Verlustleistung, stromunabhängig PVS
4.5 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 276985 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 4
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Betriebsspannung AC 50 Hz (EF008206) 24 V
Betriebsspannung AC 60 Hz (EF008207) 24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 5.5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 10 A
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) 4.5 kW
Bemessungsbetriebsleistung NEMA (EF011960) 0 kW
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Geeignet für Reiheneinbau (EF001126) Nein
Breite (EF000008) 45 mm
Höhe (EF000040) 68 mm
Tiefe (EF000049) 75 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILMP20(24VDC) Y7-276985 276985 DE_276985.pdf 125 Kbytes DILMP20(24VDC) Y7-276985 276985 DE_276985.pdf

Bewertungen (1) ▲

  • — luca
    Valoración del cliente:
    • Página:1
    Bewertung abgeben
    Bewertung abgeben
    Formular verstecken
    Wertung:
    Name:
    E-Mail :
    Betreff:
    Text:
    Haben Sie dieses Produkt empfehlen zu kaufen?
      Captcha
      Bewertung abgeben

    Aktuelle Bewertungen unserer Kunden

    Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
