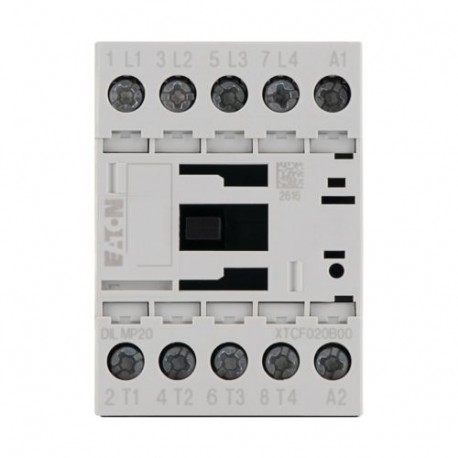

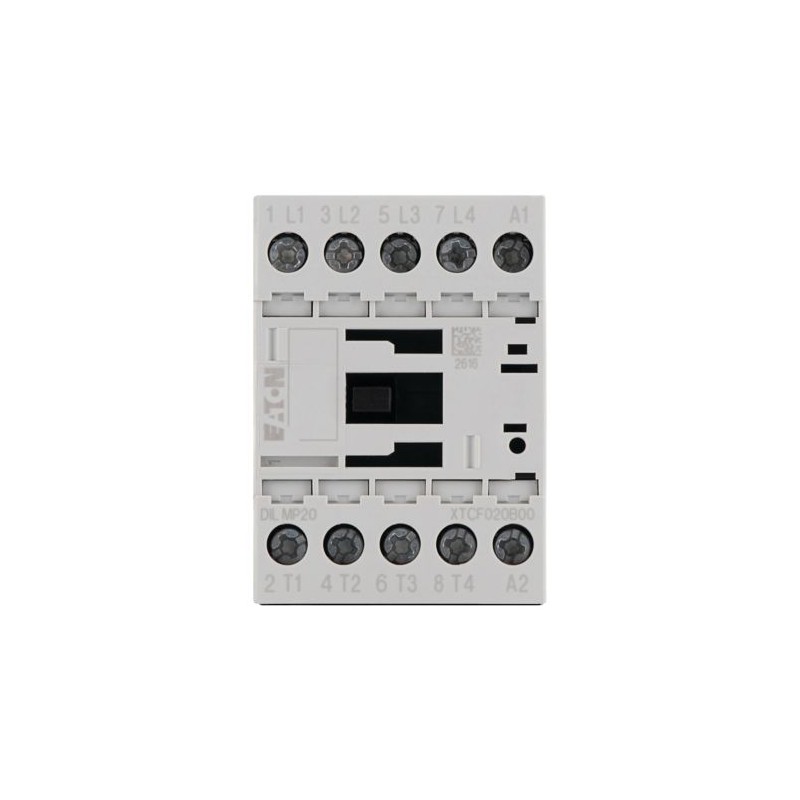

DILMP20(24VDC) 276985 Y7-276985 EATON ELECTRIC Contactor de potencia Conexión a tornillo 4 polos 20 A AC-1 2..

Name: DILMP20(24VDC) 276985 Y7-276985 EATON ELECTRIC Contactor de potencia Conexión a tornillo 4 polos 20 A AC-1 2..
Brand: EATON-MOELLER
SKU: ETN276985
Price: 49.47 EUR
Availability: InStock

4.00/5 - 1 Opinión

Referencia: DILMP20(24VDC)

Código: 276985

Número de catálogo: Y7-276985

Fabricante: EATON-MOELLER

Descripción:

Contactor de potencia, Conexión a tornillo, 4 polos, 20 A, AC-1, 24 V DC

Contactor DILMP de la serie Moeller® de Eaton, 4 polos, accionamiento DC, AC-1: 22 A, 24 V DC, terminales de tornillo

Contactor, Aplicación: Contactores para consumidores eléctricos de 4 polos, Contactores de hasta 200 A, 4 polos, Categoría de utilización: AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia, NAC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento, Técnica de conexión: Terminales de tornillo, Número de polos: 4 polos, 380 V 400 V: Ie= 12 A, Corriente térmica de aire libre convencional, 3 polos, 50 - 60 Hz abiertos a 40 °C: Ith =Ie= 22 A, cerrados: Ith= 18 A, Corriente térmica de aire libre convencional, 1 polo abierto: Ith= 60 A, cerrado: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW , Instrucciones: Contactos según EN 50 012., Circuito supresor de varistor integrado., Voltaje CA/CC: Funcionamiento en CC

Más detalles

Categorias:
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Garantía, reparación y devolución.

Precio total: $59.93

Precio unitario: $59.93

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲

Especificaciones generales

Nombre del producto

Serie Eaton Moeller® DILP Contactor de 4 polos

N.º de catálogo

276985

EAN

4015082769857

Longitud/profundidad de producto

75 mm

Altura del producto

68 mm

Anchura del producto

45 mm

Peso del producto

0.294 kg

Certificación(es)

CSA File No.: 012528
UL 60947-4-1
UL File No.: E29096
CSA Class No.: 2411-03, 3211-04
CE
CSA-C22.2 No. 60947-4-1-14
VDE 0660
UL Category Control No.: NLDX
IEC/EN 60947-4-1
UL
IEC/EN 60947
CSA

Notas del catálogo

Contactos según EN 50012

Código de modelo

DILMP20(24VDC)

Características y Funciones

Equipado con:

Circuito de protección con varistor

Número de polos

Cuatro polos

General

Aplicación

Contactores para consumidores eléctricos de 4 polos

Vida útil, mecánica

10 000 000 de operaciones (accionamiento DC)
10.000.000 de Operaciones (Accionamiento AC)

Frecuencia de maniobra

5.000 operaciones mecánicas/h (accionamiento AC)
5000 operaciones mecánicas/h (accionamiento DC)

Categoría de sobretensión

III

Grado de contaminación

Categoría del producto

Contactores

Protección

A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)

Tensión asignada soportada al impulso (Uimp)

8.000V AC

Corriente residual

1 mA (con actuación de A1 - A2 por la electrónica con señal 0)

Resistencia por polo

2.5 mΩ

Categoría de uso

AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
AC-3: Motores de inducción CA convencionales: encendido y apagado en operación

Tipo de tensión

Condiciones ambientales y mecánicas

Resistencia a impactos

5 g, contacto auxiliar NC, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 10 ms
7 g, Contacto auxiliar normalmente abierto, Mecánico, según IEC/EN 60068‑2‑27, Choque semisinusoidal 10 ms
10 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068-2-27, Choque semisinusoidal 10 ms

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.

-25 °C

Temperatura ambiente de funcionamiento - máx.

60 °C

Temperatura ambiente de funcionamiento - máx.

60 °C

Temperatura ambiente de funcionamiento (cerrada) - mín.

25 °C

Temperatura ambiente de funcionamiento (cerrada) - máx.

40 °C

Temperatura ambiente de almacenamiento - mín.

40 °C

Temperatura ambiente de almacenamiento - máx.

80 °C

Resistencia climática

Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30

Compatibilidad electromagnética

Inmunidad a interferencias

Según EN 60947-1

Secciones de conexión

Capacidad del terminal (flexible con terminal)

1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²

Capacidad del terminal (flexible)

1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²

Capacidad del terminal (rígido)

2 x (0,75 - 2,5) mm²
1 x (0,75 - 4) mm²
1 x (0,75 - 2,5) mm²

Capacidad del terminal (AWG rígido/trenzado)

18 - 14

Longitud desnuda (cable principal)

10 mm

Longitud de pelado (cable de maniobras)

10 mm

Tamaño de tornillo

M3,5, Terminales de tornillo

Tamaño de destornillador

2, terminal de tornillo, destornillador Pozidriv
0,8 x 5,5/1 x 6mm, Terminal de tornillo, Destornillador estándar

Par de apriete

1,2Nm, Terminales de tornillo

Especificaciones eléctricas

Capacidad nominal de interrupción a 220/230 V

120 A

Capacidad nominal de interrupción a 380/400 V

120 A

Capacidad nominal de interrupción a 500 V

100 A

Capacidad nominal de interrupción a 660/690 V

70 A

Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V

22 A

Corriente asignada de empleo (Ie) en AC-3, 220 V, 230 V, 240 V

12 A

Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V

12 A

Corriente asignada de empleo (Ie) en AC-3, 440 V

12 A

Corriente asignada de empleo (Ie) en AC-3, 500 V

10 A

Corriente asignada de empleo (Ie) en AC-3, 660 V, 690 V

7 A

Corriente asignada de empleo (Ie) en AC-4, 400 V

10 A

Corriente asignada de empleo (Ie) en DC-1, 60 V

22 A

Corriente asignada de empleo (Ie) en DC-1, 110 V

22 A

Corriente asignada de empleo (Ie) en DC-1, 220 V

6 A

Tensión asignada de aislamiento (Ui)

690 V

Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V

22 A

Potencia asignada de empleo en AC-1, 240 V, 50 Hz

9 kW

Potencia asignada de empleo en AC-1, 380/400 V, 50 Hz

14 kW

Potencia asignada de empleo en AC-1, 415 V, 50 Hz

15 kW

Potencia asignada de empleo en AC-1, 440 V, 50 Hz

16 kW

Potencia asignada de empleo en AC-1, 500 V, 50 Hz

18 kW

Potencia asignada de empleo en AC-1, 690 V, 50 Hz

24 kW

Potencia asignada de empleo en AC-3, 240 V, 50 Hz

4 kW

Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz

5.5 kW

Potencia asignada de empleo en AC-3, 415 V, 50 Hz

7 kW

Tensión asignada de empleo (Ue) en AC - máx.

690 V

Clasificación de cortocircuito

Corriente de cortocircuito nominal (clasificación básica)

60 A, máx. CB, SCCR (UL/CSA)
5kA, SCCR (UL/CSA)
45 A, máx. fusible, SCCR (UL/CSA)

Corriente nominal de cortocircuito (fallo alto a 480 V)

25 A, clase RK5, máx. fusible, SCCR (UL/CSA)
30 kA, fusible, SCCR (UL/CSA)

Corriente nominal de cortocircuito (fallo alto a 600 V)

30 kA, fusible, SCCR (UL/CSA)
25 A, clase RK5, máx. fusible, SCCR (UL/CSA)

Protección nominal contra cortocircuitos (coordinación tipo 1) a 400 V

35A gG/gL

Protección nominal contra cortocircuitos (coordinación tipo 1) a 690 V

25A gG/gL

Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V

20A gG/gL

Protección nominal contra cortocircuitos (coordinación tipo 2) a 690 V

20A gG/gL

Intensidad térmica convencional

Corriente térmica convencional Ith (1 polo, en carcasa)

54 A

Corriente térmica convencional Ith (3 polos, en carcasa)

18 A

Corriente térmica convencional Ith a 55 °C (3 polos, abiertos)

20.5 A

Corriente térmica convencional Ith de contactos principales (1 polo, abierto)

60 A

Poder de corte

Poder de corte (contactos principales, uso general)

20 A, potencia asignada de empleo máxima (UL/CSA)

Tiempo de conmutación

Duración del arco

10ms

Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx.

31 ms

Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx.

12 ms

Sistema magnético

Tensión a la caída

0,2 - 0,6 x UC, Accionamiento DC

Factor de utilización

100%

Tensión a la llamada

0,8 - 1,1 V DC x Uc
0,8 - 1,1 V AC/DC x Us

Potencia absorbida (llamada) en DC

4.5 W

Potencia absorbida (retención), en DC

4.5 W

Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.

0 V

Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.

0 V

Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.

0 V

Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.

0 V

Tensión de alimentación de control nominal (Us) en DC - mín.

24 V

Tensión de alimentación de control nominal (Us) en DC - máx.

24 V

Comunicación

Conexión

Terminales de tornillo

Conexión a SmartWire-DT

Sí
En conjunto con el módulo de contactor DIL-SWD SmartWire DT

Contactos

Número de contactos auxiliares (contactos de apertura)

Número de contactos auxiliares (contactos normalmente abiertos)

Seguridad

Seccionamiento seguro

400 V AC, entre contactos auxiliares, según EN 61140
400 V AC, entre bobina y contactos, según EN 61140

Clasificaciones para fines especiales

Clasificación con fines especiales de lámparas de descarga con balastro

20 A (600 V 60 Hz trifásico, 347 V 60 Hz monofásico)
20 A (480 V 60 Hz trifásico, 277 V 60 Hz monofásico)

Clasificación con fines especiales del control de ascensores

6,1 A, 600 V 60 Hz trifásico, (UL/CSA)
5 HP, 600 V 60 Hz trifásico, (UL/CSA)

Clasificación con fines especiales de control de refrigeración (solo CSA)

60 A, LRA 480 V 60 Hz trifásico; (CSA)
60 A, LRA 600 V 60 Hz trifásico; (CSA)
10 A, FLA 600 V 60 Hz trifásico; (CSA)
10 A, FLA 480 V 60 Hz trifásico; (CSA)

Clasificación con fines especiales de la resistencia calefactora

20 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL/CSA)
20 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL/CSA)

Clasificación con fines especiales de las lámparas incandescentes de tungsteno

14 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL/CSA)
14 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL/CSA)

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid

5.1 W

Capacidad de disipación térmica Pdiss

0 W

Disipación térmica por polo, en función de la corriente Pvid

1.7 W

Corriente asignada de empleo para disipación térmica específica (Entrada)

22 A

Disipación térmica estática, no dependiente de la corriente Pvs

4.5 W

10.2.2 Resistencia a la corrosión
