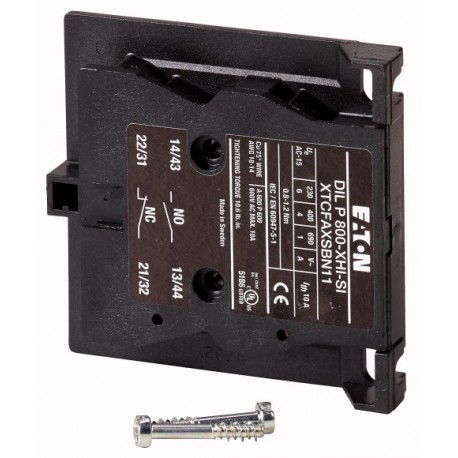

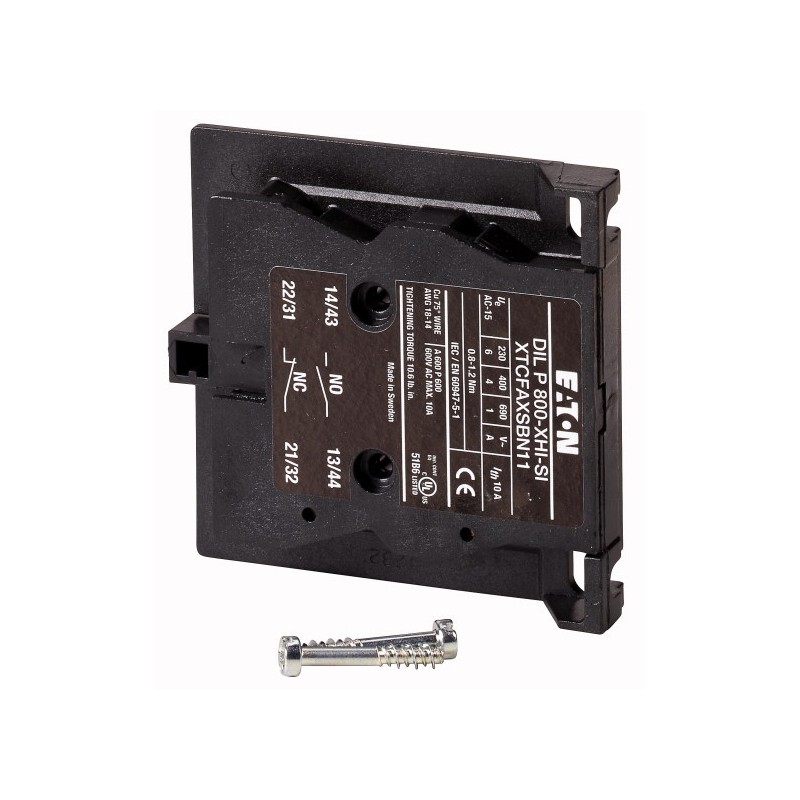

DILP800-XHI-SI 207470 XTCFAXSBN11 EATON ELECTRIC Contatos auxiliares Bloco XTCFAXSBN11, 2NA + 2NF Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILP800-XHI-SI 207470 XTCFAXSBN11 EATON ELECTRIC Contatos auxiliares Bloco XTCFAXSBN11, 2NA + 2NF

DILP800-XHI-SI

207470

XTCFAXSBN11

EATON-MOELLER

Contatos auxiliares Bloco XTCFAXSBN11, 2NA + 2NF

Contatos auxiliares 1 NO + 1 NC Conexão de parafuso lateral interno

Módulo de contato auxiliar, ith = 16 A, 1 N / A, 1 NF, montagem lateral, terminais com mola, DILP, -SI

Módulo de contato auxiliar, Função: para aplicações padrão, Tecnologia de conexão: Terminais com mola, Corrente nominal de operação AC-15 220 V 230 V 240 V: Ie= 4 A, Corrente nominal de operação AC-15 380 V 400 V 415 V: Ie= 4 A, Contatos N/O = Normalmente aberto: 1 N/O, Contatos N/A = Normalmente fechado: 1 NF, Tipo de montagem: Montagem lateral, Para utilização com: DILP250..., DILP315..., DILP500..., DILP630..., DILP800..., Tipo: Contactos auxiliares de montagem lateral

Mais detalhes


Aparelhos elétricos de baixa tensão > Bloco de contatos auxiliares

Contatores mais de 170 A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 Acessórios
Acessórios
 Contato auxiliar módulos
Função
 para aplicações padrão
Técnica de conexão
 Terminais de mola
Corrente operacional nominal
AC-3
380 V, 400 V
 Eue Um 4
AC-15
220 V, 230 V, 240 V
 Eue Um 4
380 V, 400 V, 415 V
 Eue Um 4
Contactos
N/S = Normalmente aberto
 1 N/S
N/C = Normalmente fechado
 1 NC
Tipo de montagem
 Montagem lateral
Contato sequência
 >
Dados técnicos
Especificações elétricas para o padrão de contatos auxiliares
Interlocked opostos contatos dentro de um módulo de contato auxiliar (IEC 60947-5-1 Anexo L)
 -
N/C contact (não final de quebra de contato) adequado como um espelho de contato (IEC/EN 60947-4-1 Anexo F)
 DILP250 - DILP800
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Categoria de sobretensão/grau de poluição
 III/3
Tensão de isolamento nominal
 Ueu V AC 690
Tensão nominal de operação
 Ue V AC 690
Isolamento de segurança EN 61140
entre bobina e contatos auxiliares
 V AC 1000
entre os contatos auxiliares
 V AC 400
Corrente operacional nominal
 Um
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
Conv. corrente térmica
 Euth Um 10
AC-15
220 V, 230 V, 240 V
 Eue Um 4
380 V, 400 V, 415 V
 Eue Um 4
500 V
 Eue Um 1
A vida útil dos componentes
em Ue= 230 V, AC-15, 3
 Operações x 106 0.5
Curto-circuito sem solda
max. fusível
 Um gG/gL 10
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 6
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0.2
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 0
Estática dissipação de calor, não-dependente da corrente
 Pvs W 0
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -40
Temperatura de funcionamento max.
 °C 70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342010])
Número de contatos como contato
 0
Número de contatos como contato normalmente aberto
 1
Número de contatos como contato normalmente fechado
 1
Operação de corrente nominal Ie AC-15, 230 V
 Um 6
Tipo de conexão elétrica
 Conexão a parafuso
Modelo
 Topo de montagem
Método de montagem
 Lado de montagem
Informações adicionais sobre o produto (links)
IL03407025Z (AWA2100-1709) contatos Auxiliares
> >IL03407025Z (AWA2100-1709) contatos Auxiliares
> >Painéis de Correção do Fator de Potência Sistemas de
> >X-Iniciar - Moderna de Comutação Instalações de forma Eficiente Equipado e com Fio de forma Segura
> >Contatos espelhos Altamente Confiável de Informações Relacionadas com a Segurança-Funções de Controle Relacionadas com
> >Efeito da Capacitância do Cabo de Longos Cabos de Controle sobre a Atuação dos Contatores
> >Acionadores de Motor e de Finalidade Especial Classificações para o mercado Norte-Americano
> >Painéis de Luminárias
> >Compatível com o padrão e Funcionalmente Seguro de Projeto de Engenharia Mecânica Contatos Auxiliares
> >A Interação dos Contatores com Clps
> >Barramento Componente de Adaptadores para os modernos Industrial de painéis de controle

ETIM for 207470 Componentes industriais para Baixa Tensão (EC000041)
Característica Valor
Número de contatos como inversores (EF008257) 0
Número de contatos como contato normalmente aberto (EF008256) 1
Número de contatos como contato normalmente fechado (EF008255) 1
Número de comutadores de sinal de erro (EF007613) 0
Corrente nominal de operação Ie em AC-15, 230 V (EF001385) 6 A
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Modelo (EF000010) Clip-on
Método de montagem (EF000003) Montagem lateral
Suporte da lâmpada (EF000048) Nenhum
