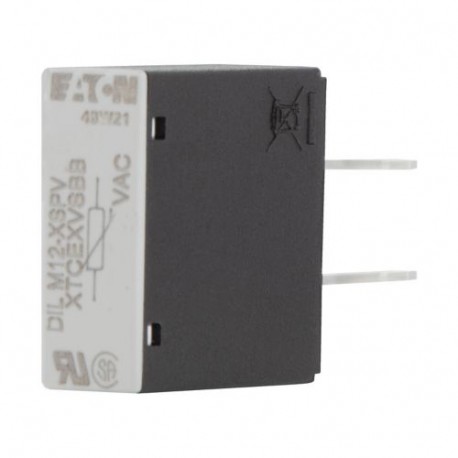

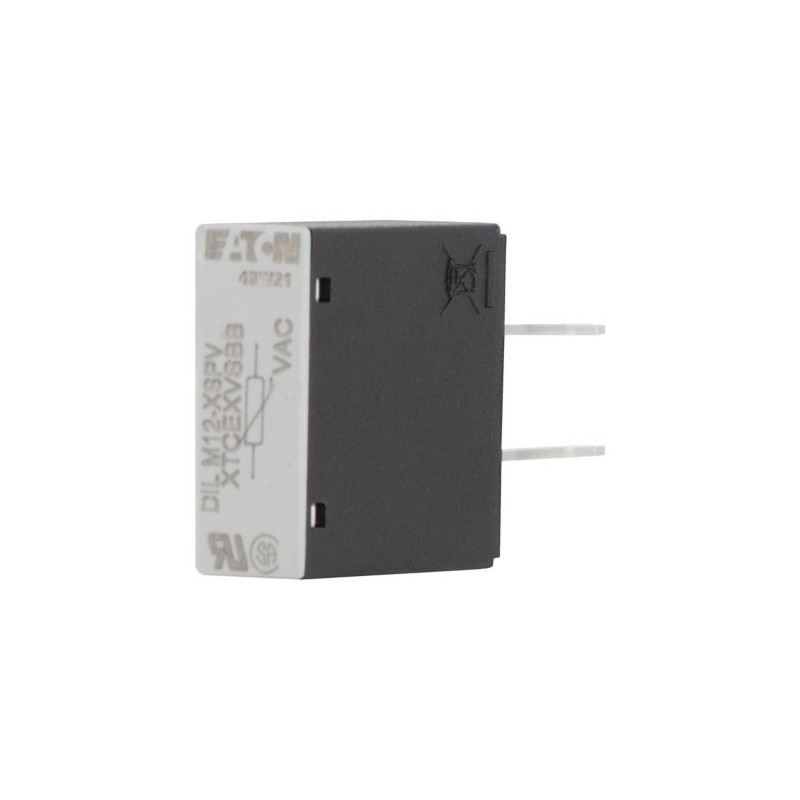

DILM12-XSPV48 281208 XTCEXVSBW EATON ELECTRIC Protecção Módulo Diode XTCEXVSBW
DILM12-XSPV48
281208
XTCEXVSBW
EATON-MOELLER
10
Protecção Módulo Diode XTCEXVSBW
Disjuntores de baixa tensão > Componente para circuito de proteção
Acessórios KDIL
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Varistor de picos de circuito, de 24 - 48 V AC, Para utilização com: DILM7 - DILM15, DILMP20, DILA
Varistor de picos de circuito, Acessórios: Supressor de circuito, Tensão: Eua 24 - 48 V AC, Para utilização com: DILM7 - DILM15, DILMP20, DILA
Programa de entrega
A gama de produtos
Acessórios
Acessórios
Supressor de circuito
Tensão [Us]
24 - 48 V AC
Para uso com
DILM7 - DILM15
DILMP20
DILA
DILMP20
DILA
Contato sequência
Instruções
Para operação CA contatores 50 - 60 Hz.
Com DC operados contatores e com DILM115 e DILM150 o supressor integrado.
Nota-se uma queda de limite de atraso
Com DC operados contatores e com DILM115 e DILM150 o supressor integrado.
Nota-se uma queda de limite de atraso
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / proteção contra surtos (módulo de EC000683)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / Componente para o circuito de proteção ([email protected] [AKF019013])
Função
Regulador de tensão (voltagem-sensíveis resistor)
Avaliado controle de tensão de alimentação Nos no AC 50HZ
24 - 48 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
24 - 48 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Com indicação de LED
Nenhum
Aprovações
Padrões De Produto
IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR2, NKCR8
CSA Arquivo.
Duzentos e cinquenta e seis mil quatrocentos e sessenta e cinco
CSA Classe Nenhuma.
3211-07
América Do Norte Certificação
Reconhecido pela UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Dimensões
Datasheet - PDF
