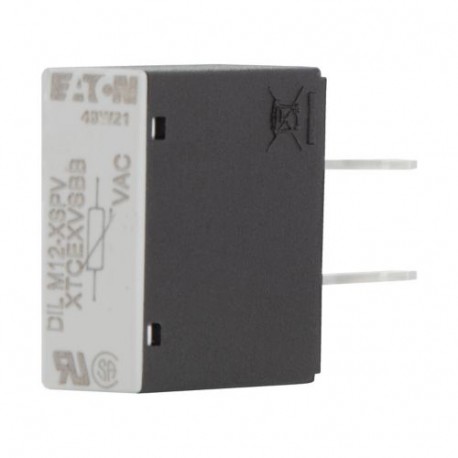

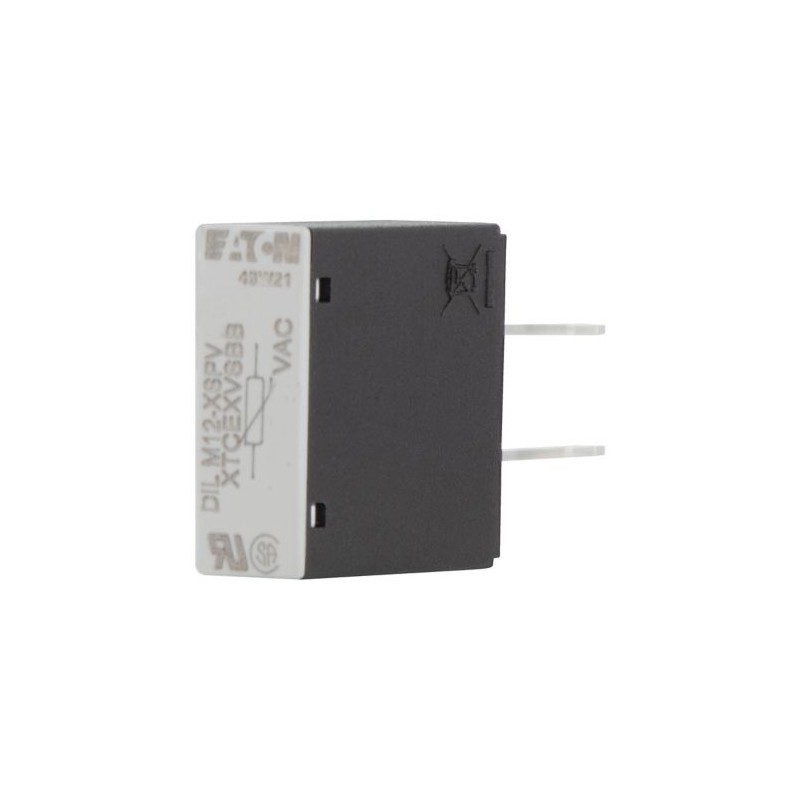

DILM12-XSPV48 281208 Y7-281208 EATON ELECTRIC Módulo supresor Varistor 24-48 V AC Para contactores DILA, DIL.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILM12-XSPV48 281208 Y7-281208 EATON ELECTRIC Módulo supresor Varistor 24-48 V AC Para contactores DILA, DIL..

DILM12-XSPV48

281208

Y7-281208

EATON-MOELLER

10

Módulo supresor Varistor, 24-48 V AC, Para contactores DILA, DILM7…15

Circuito supresor de varistor DILM de la serie Moeller® de Eaton, 24 - 48 AC V, para uso con: DILM7 - DILM15, DILMP20, DILA

Circuito supresor de varistor, Accesorios: Circuito supresor, Voltaje: US 24 - 48 AC V, Para uso con: DILM7 - DILM15, DILMP20, DILA

Más detalles


Componentes industriales de baja tensión > Componente para circuito de protección

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $148.19
Precio unitario: $14.82
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Circuito de módulo de protección con varistor
N.º de catálogo
281208
EAN
4015082812089
Longitud/profundidad de producto
48 mm
Altura del producto
25 mm
Anchura del producto
9 mm
Peso del producto
0.005 kg
Certificación(es)
CSA Class No.: 3211-07
UL 508
CSA
IEC/EN 60947-4-1
UL Category Control No.: NKCR2, NKCR8
UL File No.: E29184
UL Recognized
CE
CSA-C22.2 No. 14-05
CSA File No.: 256465
Notas del catálogo
En los contactores accionados por DC y en DILM115 y DILM150 el supresor está integrado.
Código de modelo
DILM12-XSPV48

Características y Funciones

Funciones
Varistor (resistencia sensible a la tensión)

General

Categoría del producto
Accesorios
Utilizado con
DILM12-XSPV48
Tipo de tensión
AC

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C

Sistema magnético

Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
24 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
48 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
24 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
48 V
Tensión de alimentación de control nominal (Us) en DC - mín.
0 V
Tensión de alimentación de control nominal (Us) en DC - máx.
0 V

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 281208 Interruptores de baja tensión (EC000683)
Característica Valor
Función (EF000030) Varistor (resistencia sensible a la tensión)
Tipo de tensión de funcionamiento (EF005294) CA
Voltaje de funcionamiento a 50 Hz CA (EF008206) 24 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 24 V
Voltaje de funcionamiento en CC (EF008208) 0 V
Con indicador LED (EF005950) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM12-XSPV48 Y7-281208 281208 DE_276371.pdf 1 Mbytes DILM12-XSPV48 Y7-281208 281208 DE_276371.pdf
