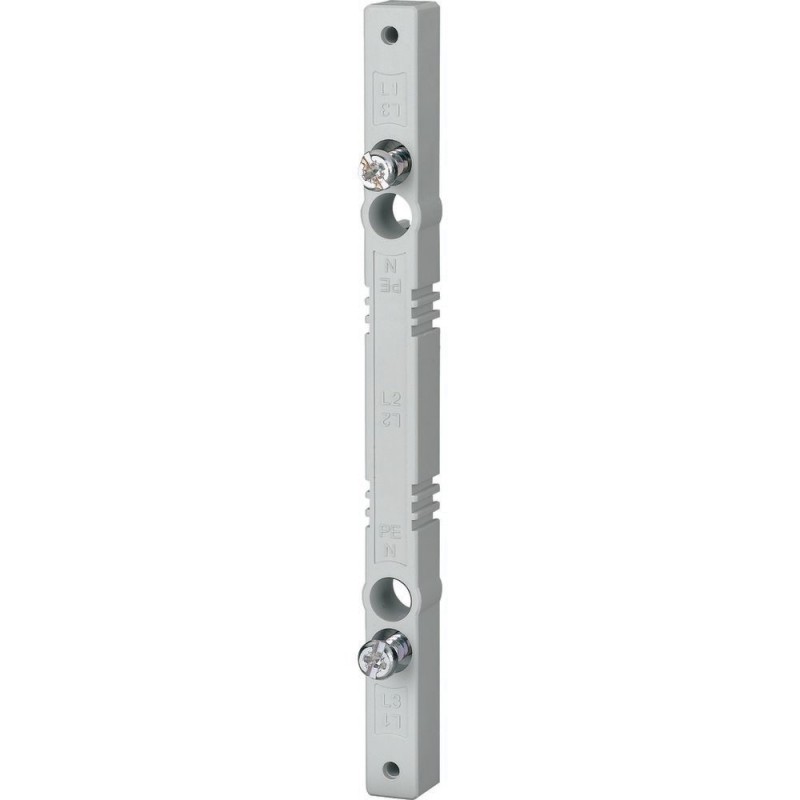

BBS-3/FL-C 138370 Y7-138370 EATON ELECTRIC Support de barre 3p, pour barres plates Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BBS-3/FL-C 138370 Y7-138370 EATON ELECTRIC Support de barre 3p, pour barres plates

BBS-3/FL-C

138370

Y7-138370

EATON-MOELLER

Support de barre 3p, pour barres plates

BBS-3/FL-C

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar support 3p, for flat busbars

Support de jeu de barres compact, système de 60 mm, courant de fonctionnement nominal Ie=360A, pôles=3, utilisable pour 12x5/10, avec élément de contact amovible pour s’adapter à la taille du jeu de barres, avec bloc de vis à l’intérieur et carénage d’extrémité intégré, résistant à la température jusqu’à 120 °C, résistance de la piste CTI 200, auto-extinguible selon UL 94, RAL 7035, thermoplastique, sans silicone, sans chlore, Sans halogène, distance entre les supports de jeu de barres correspondant au diagramme d’intensité de court-circuit

Plus de détails


Systèmes de distribution d'énergie / Commutateurs > Support de barre omnibus

Accessoires de connexion pour boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $30.58
Prix unitaire: $30.58
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEffect SASY 60i busbar support
Catalog Number
138370
Model Code
BBS-3/FL-C
EAN
4015081351503
Product Length/Depth
12 mm
Product Height
160 mm
Product Width
45 mm
Product Weight
0.68 kg
Compliances
RoHS conform
Certifications
IEC/EN 60439-1, VDE 0660 Part 500

Spécifications du produit

Used with
12 x 5/10 mm
System for flat busbar
Compact system
Special features
Type
  • Compact system
  • System for flat busbar
Frequency rating
50 Hz / 60 Hz
Creepage resistance
CTI 200
Current rating - max
360 A
Voltage rating
690 V
Ambient operating temperature - max
35 °C
Busbar distance
60 mm
Busbar temperature - max
70 °C
Rated insulation voltage (Ui)
3000 V
Short-circuit duration
20 ms
Number of poles
Three-pole
Color
Light gray (RAL 7035)
Distance between busbar centers
60 mm
Mounting position
Vertical, horizontal
Current rating (peak withstand)
50 kA (12 x 5 mm)
55 kA (12 x 10 mm)
Functions
Compact busbar support
Busbar support
Frequency rating of contacts
50 Hz / 60 Hz
Temperature resistance
Up to 120 °C
Distance between busbar supports
250 mm
Rated operation current (Ie)
360 A
Suitable for
Three-pole
Flammability characteristics (UL)
Self-extinguishing (UL 94)
Material
Halogen free
Thermoplast, silicon free, chlorine free
Uninterrupted current (Iu) of bar
200 A (12 x 5 mm, Tu=35 °C and Ts=65 °C)
360 A (12 x 10 mm, Tu=35 °C and Ts=65 °C)

ETIM for 138370 Systèmes de distribution d'énergie / Commutateurs (EC001166)
Caractéristique Valeur
Nombre de pôles (EF001391) 3
Courant assigné max. (EF007926) 360 A
Distance de rail (EF002638) 60 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBS-3/FL-C Y7-138370 138370 FR_138370.pdf 109 Kbytes BBS-3/FL-C Y7-138370 138370 FR_138370.pdf
