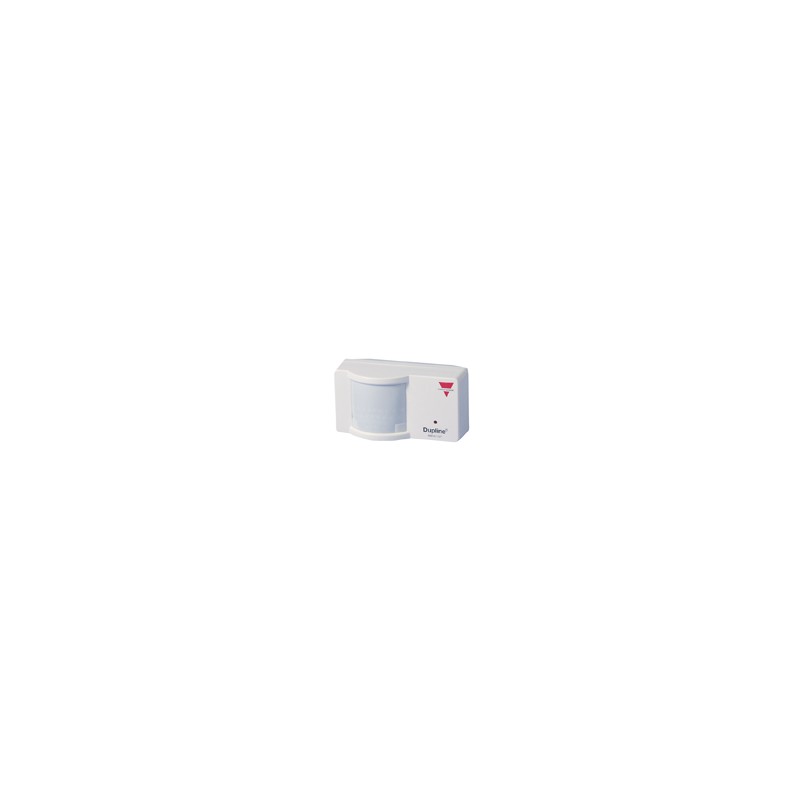

Sensor de PIR
Tipo G 8910 1127
Duline®
FieldbusInstallationbus
• Detector infravermelho passivo (PIR)
• Detecta movimento, por exemplo: uma pessoa
• Aplicações Indoor
• Dupline® saída
• Distância de operação: 10 m
• Built-in de tempo de transmissão: 12 s a 10 min
• Ângulo de operação: 90°
• Teste de caminhada: indicação de LED
• Interruptor para ligar/NF, com transmissão do canal de saída
• Codificação de canal pelo GAP 1605
• Fornecidos pelo Dupline®
Descrição Do Produto Chave De Ordenação
G 8910 1127
Não alimentado Dupline® detector infravermelho passivo com built-in transmissor. Para a detecção de movimento, por exemplo:
uma pessoa. Usado para alarme anti-roubo, controle de luz, etc. Construído - temporizador para atrasar em operar e o tempo de transmissão.
Tipo: Dupline®
Tipo
Seleção Do Tipo De
De fornecimento nº do Pedido
1 canal
Detector PIR
Por Dupline®G 8910 1127
Especificações Da Fonte
Poder supplySupplied por Dupline®
Corrente operacional nominal < 2.6 mA com walktest no
< 1.9 mA com walktest off
InputSpecifications
Entradas de PIR no I/O 1
LensDual zonas de detecção
Segmentos de 24
Níveis 3
Angle90° distância de operação ≤ 10 m
(ver diagrama de radiação) de Onda length7 a 14 µm
De entrada velocidade de detecção de 0,5 a 5 pulsos/s
Atraso de transmissão
Opção 4 Atraso ligar/desligar Atraso na liberação de 12 s a 10 min *) Opção 2 12 s 2 min Switch 2 EM 1 para 10 min
Padrão de status do canal
Interruptor de 3 NENHUMA opção 3 NO NC
Saída
LED outputred LED de e/S 5
Adulteração de sinal I/O 2
*) O tempo de transmissão começa quando o respectivo canal, muda o seu estado. O canal retorna ao seu estado padrão quando o tempo tiver decorrido. Cada detecção pelo SENSOR irá disparar o cronômetro.
Especificações Gerais
Alimentação delayTyp. 1 min. Portanto, é aconselhável manter o aparelho conectado à Dupline®
Teste de caminhada de indicationLED, Interruptor vermelho 1 NO teste de Caminhada de Interruptor ON 1 OFF teste de Caminhada de FORA
Tempo de atraso Potenciômetro de ajuste (Ug. timer) controla o intervalo selecionado pelo parâmetro 2
Meio ambiente
Grau de proteção IP 40
Para aplicações internas
Temperatura de operação 10° c a +50°C (+14° f a +122°F) temperatura de Armazenamento -30° c a +70°C (-22° f a +158°F)
ConnectionScrew terminais Terminal D+.Dupline sinal de Terminal D-Dupline sinal
Material
Habitação ColourWhite
LensPolyethylene
Dimensões (Lxaxp): 104 x 55 x 57 mm
WeightApprox. 150 g
As especificações estão sujeitas a alterações sem aviso prévio (01.12.2006)1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
