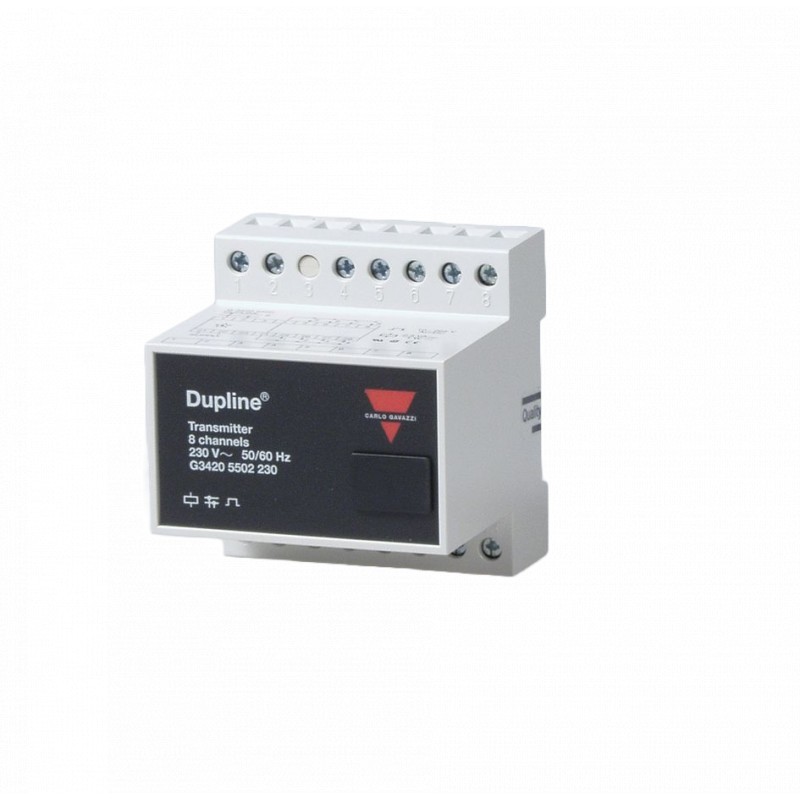

G34205502115 CARLO GAVAZZI parâmetros selecionados tipo Módulo número do módulo de entrada DIN Rail AC Power..
G34205502115
CARLO GAVAZZI
parâmetros selecionados tipo Módulo número do módulo de entrada DIN Rail AC Power Box TIPO E / S tensão de entrada de E / S 8. Outro tipo de módulo de entrada do módulo BOX H4 (W72) tipo de entrada E / S 6-265 V AC / DC de alimentação permite o 115 módulo de entrada VAC AC por trilho DIN, 8 entradas de tensão
Transmissor para Sinais Digitais
Transmissor AC de 8 canais 115V alimentado externamente para entradas digitais
Sistemas de bus para instalações > Sistema de barramento de entrada binária
Controls > Energy Management, Software and Accessories
Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Best sellers
▲Mais informação
▲Transmissor para Sinais Digitais
Tipo G 3420 5502
Duline®
FieldbusInstallationbus
• 8-transmissor do canal
• De 8 opto-isolado entradas de tensão:
10 a 265 VAC/DC
• H4-habitação
• Para montagem em trilho DIN (EN 50022)
• LED-indicações para o fornecimento, entrada ativado e
Dupline® transportadora
• AC ou DC fonte de alimentação
• Codificação de canal pelo GAP 1605
Produto DescriptionOrdering Chave
G 3420 5502 024
Dupline®transmissor para o abastecimento externo.Detecta os sinais a partir de 8 de dispositivos com volt-
ageoutputsofupto265
VAC/DC, por exemplo, a presença da fonte de alimentação principal da máquina.
Tipo: Dupline® H4-habitação Transmissor
Não. de Entrada dos canais do tipo de fonte de Alimentação
Seleção Do Tipo De Fornecimento Especificações De
De fornecimento nº do Pedido
8 canais
10 a 265 VAC/DC
24 VACG 3420 5502 024
115 VACG 3420 5502 115
230 VACG 3420 5502 230
10 a 30 VCC G 3420 5502 800
Especificações De Entrada
Entradas 8 de tensão tipo
Faixa de tensão de entrada VBB 10 a 265 VAC/DC faixa de Freqüência no AC 45 400 Hz
Tensão de entrada para o sinal "0"≤ 1 VAC/DC tensão de Entrada para o sinal "1"≥ 10 VAC/DC
Corrente de entrada para o sinal "1"Typ. 10 mA (VBB10-18 VDC)
inferior às outras tensões de entrada
Entrada limitador de corrente Sim
A corrente de Inrush≤ 450 mA
(VBB = 265 VCC) tempo de Funcionamento para o sinal "1" ≤ 1 trem de pulso + 3 ms
Tempo de funcionamento para o sinal "0" ≤ 1 trem de pulso + 50 ms
Comprimento do cabo≤ 25 m
Dielétrica tensão
Entradas - Dupline® ≥ 4 kVAC (rms)
Fonte de alimentação de CA typesOvervoltage gato. III (IEC 60664) tensão Nominal de operação
meio termo. 21 e 22 230 230 VAC, ±15%
115 115 VAC, ±15%
024 24 VAC, ±15% de Frequência de 45 a 65 Hz Tensão de interrupção ≤ 40 ms
Operacional nominal powerTyp. 4.5 VA dissipação de Potência≤ 8 W de resistência a impuso Nominal
voltage230 4 kV
115 2.5 kV
024 800 V Dielétrica tensão
Fonte - Dupline® ≥ 4 kVAC (rms) de Fornecimento de Insumos ≥ 4 kVAC (rms)
Fonte de alimentação DC typeOvervoltage gato. III (IEC 60664) tensão Nominal de operação
meio termo. 21 e 22 de 800 10 a 30 VDC (ripple incluído)
Ondulação ≤ 3 V Inversa-proteção de polaridade Sim consumo de Energia< 1 W dissipação de Potência≤ 5.5 W corrente de entrada≤ 1, Uma de resistência a impuso Nominal
voltage800 V Dielétrica tensão
Fonte - Dupline® ≥ 200 VCA (rms) de Fornecimento de Insumos ≥ 4 kVAC (rms)
As especificações estão sujeitas a alterações sem aviso prévio (21.03.2011) 1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
| Característica | Valor |
|---|---|
| Sistema de BUS KNX (EF001499) | Não |
| Rádio KNX do sistema de bus (EF008855) | Não |
| Sistema BUS rádio (EF001500) | Não |
| Sistema de BUS LON (EF003831) | Não |
| Sistema de BUS Powernet (EF001501) | Não |
| Outros sistemas de BUS (EF003811) | Dupline |
| Radiofrequência bidirecional (EF009466) | Não |
| Método de montagem (EF000003) | DRA (adaptador de trilho DIN) |
| Largura em número de módulos (EF002950) | 4 |
| Conexão BUS incluída (EF001504) | Não |
| Módulo BUS destacável (EF009766) | Não |
| Controlo de LED (EF003866) | Não |
| Com indicação LED (EF005950) | Sim |
| Número de entradas (EF000318) | 8 |
| Tensão de entrada (intervalo) (EF003840) | 10 V |
| Tipo de tensão (tensão de entrada) (EF003033) | AC |
| Tensão de sinal externo necessária (EF003809) | Não |
| Grau de proteção (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG CARLO GAVAZZI EN.pdf | 3 Mbytes |
|
