G21104401 CARLO GAVAZZI Ou tipo / número de contacto de entrada parâmetros de bus-powered Selecionei CARACTE..

Dupline®
Inputmodule
Tipo G 2110 4401
• 4-canal transmissor + 1-ch. Receptor
(Built-in LED vermelho de saída)
• 4 de contato ou NPN transistor entradas
• LED-indicações para o abastecimento e Dupline®transportadora
• LED de indicação para armados quando usando Dupline®abastecimento
• 3-sistema de fios com Dupline®e fornecimento de módulo G 3485 0000, G 3496 000X ou G 2196 000X
• Codificação de canal pelo GAP 1605
• Abra PCB com terminal de ligação
• Bracketfor para montagem em trilho DIN disponível
Produto DescriptionOrdering Chave
G 2110 4401 700
Dupline®inputmodulewith
4 contato/NPN transistor de entradas, estudadas como parte do Dupline® alarme de conceito para contato de monitoramento. O módulo pode ser usado em connectionwith G 2196 000X, G3496 000X ou G34850000,têm
Dupline®pulso de saída controlada. O módulo oferece instalador amigável de montagem e operação confiável e pode ser instalado e mantido withoutthe necessidade de ferramentas especiais ou conhecimento de programação.

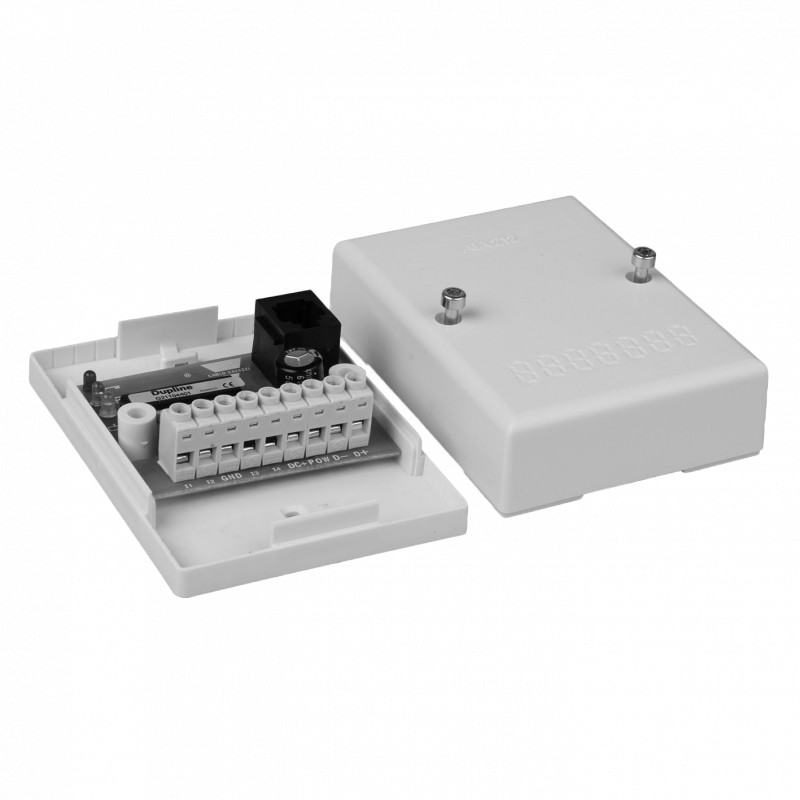

Tipo: Dupline® Abrir PCB do Módulo de Entrada
Número de Entradas
Tipo De Entrada
Fonte de Alimentação CC
Seleção Do Tipo De
SupplyOrdering não.
Contactos/transistores NPN
10-30 VDC ou fornecidos por Dupline®G 2110 4401 700
InputSpecifications Especificações Da Fonte
As entradas de 4 de contato ou NPN-transistor
Laço aberto voltage8.0 VDC
Laço aberto voltageDupline®fornecido 5,3-7,6 VDC corrente de Curto-circuito ≤ 100 µA
Tensão de entrada de sinal "1"≤ 1 V tensão de Entrada de sinal "0"≥ 1.6 V resistência de Contato < 1 kΩ comprimento do Cabo < 3 m
Resposta time1 de trem de pulso
(156 ms @ 128 canais)
3-alimentação de fio especificações
Fonte de alimentação DC tipos de Sobretensão cat III (IEC 60664)
Tensão operacional nominal (VDDin) 10-30 VDC (ripple incluído) Ondulação ≤ 3 V
Inversão de polaridade protectionYes
Consumo de corrente≤ 15 mA + carga DC+ Max. carga DC+≤ 250 mA
A corrente de Inrush ≤ 1 Uma dissipação de Potência ≤ 0,5 W proteção Transiente voltage800 V Dieelectric tensão:
Fonte – Dupline®Nenhum
Fonte – InputsNone
Dupline®especificações da fonte
Consumo de corrente≤ 2 mA
Especificações Gerais
Alimentação delayTyp. 2 s
Indicação para
(apenas aplicações de 3 fios) (Sem indicação de quando fornecidos pela Dupline®)
Fonte ONLED, verde Dupline® carrierLED, amarelo Armadas LED, vermelho
Meio ambiente
Temperatura de operação de -20 a +50°C (-4 a +122°F) temperatura de Armazenamento-50 a +85°C (-58 a +185°F)
Umidade (sem condensação) 20 – 80%
Resistência mecânica
Shock15 G (11 ms) Vibração 2 G (6 a 55 Hz)
Dimensões (BxHxD) de 65,5 x de 88,5 x 29 mm
Weight75 g
As especificações estão sujeitas a alterações sem aviso prévio (29.01.2015)1
