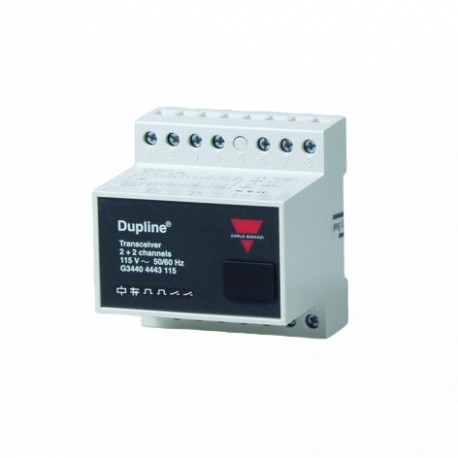

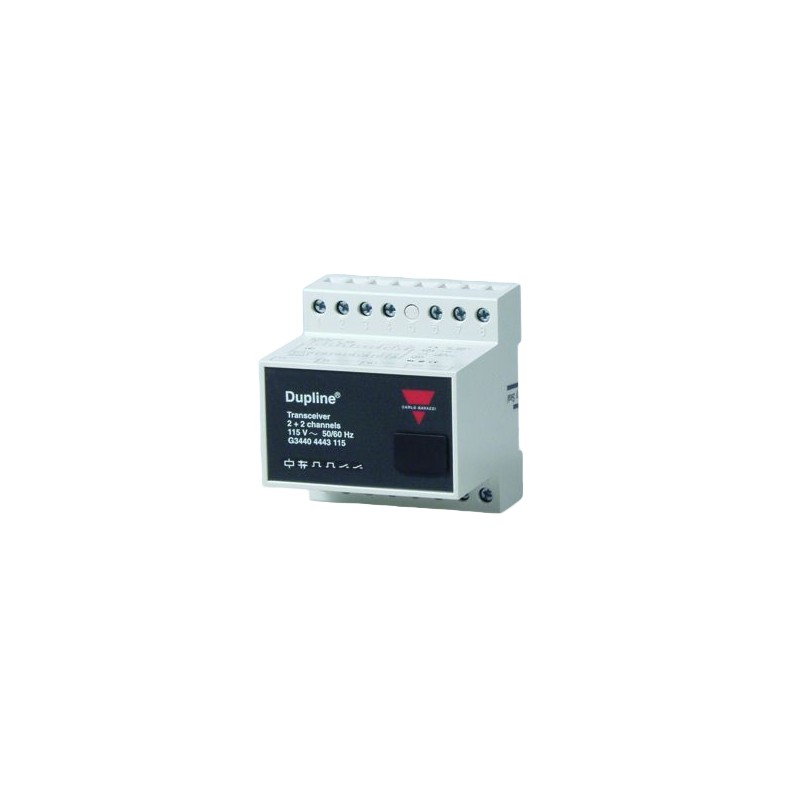

Transceptor para Sinais Digitais
Tipo G 3440 4443
• 4 canais monostable transceptor
• 2 opto-isolado entradas de tensão:
10 a 265 VAC/DC
• 2 saídas a relé SPST
• Carga de 2 x 5 A/250 VCA
• H4-habitação
• Para montagem em trilho DIN (EN 50022)
• LED-indicações para o fornecimento, Dupline® operadora, entradas e saídas
• AC ou DC fonte de alimentação
• Codificação de canal pelo GAP 1605
Descrição Do Produto Chave De Ordenação
G 3440 4443 024
Dupline® transceptor com 2 coloca para tensões CA/CC
e 2 saídas a relé SPST.
Tipo: Dupline® H4-habitação Transceptor
Não. de canais de Entrada/saída, tipo de fonte de Alimentação
Seleção Do Tipo De
De fornecimento nº do Pedido
4 canais
2 x tensão de entrada
2 x saídas a relé SPST
24 VAC G 3440 4443 024
115 VAC G 3440 4443 115
230 VAC G 3440 4443 230
De 15 a 30 VCC G 3440 4443 824
Especificações De Entrada
Entradas 2 tensão tipo
Isolado em grupos de 1 x 2
Entrada de tensão VBB 10 a 265 VAC/DC faixa de Freqüência no AC 45 400 Hz
Tensão de entrada para o sinal "0" ≤ 1 VAC/DC tensão de Entrada para o sinal "1" ≥ 10 VAC/DC
Corrente de entrada para o sinal "1" Typ. 10 mA (VBB de 10 a 18 VDC)
inferior às outras tensões de entrada
Entrada limitador de corrente Sim
A corrente de Inrush ≤ 450 mA (@ VBB = 265 VCC) tempo de Funcionamento para o sinal "1" ≤ 1 trem de pulso + 3 ms
Tempo de funcionamento para o sinal "0" ≤ 1 trem de pulso + 50 ms
Comprimento do cabo ≤ 25 m
Dielétrica tensão
Entradas - Dupline® ≥ 4 kVAC (rms) Entradas - Saídas ≥ 4 kVAC (rms)
Especificações De Saída
Saída 2 relés SPST
Isolado em grupos de 2 x 1
Classificação de contato (AgCdO) µ (micro gap)
Cargas resistivas CA 1 ≤ 5 A/250 VCA (1250 VA) DC 1 ≤ 0,25 A/250 VCC (62 W) ou ≤ 5/25 VDC (125 W)
As cargas indutivas CA 15 2,5 A/230 V DC 13 5/24 VDC
Mecânico de vida ≥ 30 x 106 operações
Elétrico vida
(em carga máxima) AC 1 ≥ 2 x 106 operações freqüência de operação ≤ 7200 operações/h Dielétrica tensão
Saídas - Dupline® ≥ 4 kVAC (rms)
Tempo de resposta de 1 trem de pulso
As especificações estão sujeitas a alterações sem aviso prévio (23.10.2014) 1
