> ABB>Disjuntores Serviço>1SFL491001R8611 ABB A185-30-11 CONTACTOR 3P 185A COIL 400-415Va
Produto anterior Próximo produto

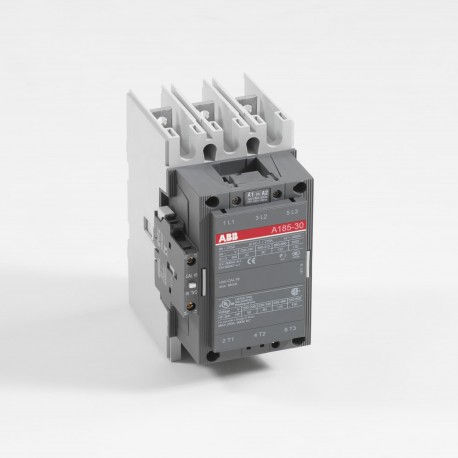

1SFL491001R8611 ABB A185-30-11 CONTACTOR 3P 185A COIL 400-415Va Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SFL491001R8611 ABB A185-30-11 CONTACTOR 3P 185A COIL 400-415Va

1SFL491001R8611

ABB

A185-30-11 CONTACTOR 3P 185A COIL 400-415Va

A185-30-11 400-415V 50Hz / 415-440V 60Hz Contactor

Mais detalhes


Disjuntores Serviço

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85364900
ID de Substituição do Produto (NOVA)1SFL487002R1411
Popular Downloads
Ficha de dados, informação técnica1SBC100192C0206
Instruções e Manuais1SFC380003-89
Dimensions
Largura Líquida do Produto111.5 mm
Profundidade/Comprimento Líquidos do Produto160 mm
Altura Líquida do Produto196 mm
Peso Líquido do Produto2.9 kg
Diagrama de medidas53540923-7
Technical
Number of Main Contacts NO3
Number of Main Contacts NC0
Number of Auxiliary Contacts NO1
Number of Auxiliary Contacts NC1
Número de polos3P
Tensão operacional nominalMain Circuit 690 V
Frequência nominal (f)Main Circuit 50 / 60 Hz
Conventional Free-air Thermal Current (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 275 A
Rated Operational Current AC-1 (Ie)(1000 V) 40 °C 200 A
(1000 V) 55 °C 200 A
(1000 V) 70 °C 180 A
(690 V) 40 °C 275 A
(690 V) 55 °C 250 A
(690 V) 70 °C 180 A
Rated Operational Current AC-3 (Ie)(415 V) 55 °C 185 A
(440 V) 55 °C 185 A
(500 V) 55 °C 170 A
(690 V) 55 °C 170 A
(1000 V) 55 °C 95 A
(380 / 400 V) 55 °C 185 A
(220 / 230 / 240 V) 55 °C 185
Rated Operational Current DC-1 (Ie)(110 V) 2 Poles in Series, 40 °C 275 A
(220 V) 3 Poles in Series, 40 °C 275 A
Rated Operational Current DC-3 (Ie)(110 V) 2 Poles in Series, 40 °C 275 A
(220 V) 3 Poles in Series, 40 °C 275 A
Rated Operational Current DC-5 (Ie)(110 V) 2 Poles in Series, 40 °C 275 A
(220 V) 3 Poles in Series, 40 °C 275 A
Rated Operational Power AC-3 (Pe)(415 V) 90 kW
(440 V) 90 kW
(500 V) 110 kW
(690 V) 132 kW
(380 / 400 V) 90 kW
(220 / 230 / 240 V) 55 kW
Rated Breaking Capacity AC-38 x Ie AC-3
Rated Making Capacity AC-310 x Ie AC-3
Dispositivos com proteção de curto-circuitogG Type Fuses 355 A
Rated Short-time Withstand Current Low Voltage (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 1500 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 320 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 800 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 2000 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 1000 A
Maximum Breaking Capacitycos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 2000 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 1600 A
Rated Insulation Voltage (Ui)acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (Uimp)Main Circuit 8 kV
Maximum Electrical Switching Frequency(AC-1) 300 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 300 cycles per hour
Mechanical Durability5 million
Maximum Mechanical Switching Frequency3600 cycles per hour
Coil Operating Limits(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Rated Control Circuit Voltage (Uc)50 Hz 400 ... 415 V
60 Hz 415 ... 440 V
Coil ConsumptionHolding at Max. Rated Control Circuit Voltage 50 Hz 35 V·A
Holding at Max. Rated Control Circuit Voltage 60 Hz 40 V·A
Pull-in at Max. Rated Control Circuit Voltage 50 Hz 550 V·A
Pull-in at Max. Rated Control Circuit Voltage 60 Hz 600 V·A
Power Lossat Rated Operating Conditions per Pole 8 W
Operate TimeBetween Coil De-energization and NC Contact Closing 5 ... 10 ms
Between Coil De-energization and NO Contact Opening 9 ... 13 ms
Between Coil Energization and NC Contact Opening 8 ... 22 ms
Between Coil Energization and NO Contact Closing 13 ... 27 ms
Connecting Capacity Main CircuitBar 24 mm²
Rigid Al-Cable 25 ... 150 mm²
Rigid Cu-Cable 6 ... 185 mm²
Connecting Capacity Auxiliary CircuitFlexible with Ferrule 2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
Flexible 2x0.75 ... 2.5 mm²
Solid 1 x 1 ... 4 mm²
Stranded 2 x 1 .... 4 mm²
Connecting CapacityBar 24 mm²
Rigid Al-Cable 25 ... 150 mm²
Rigid Cu-Cable 6 ... 185 mm²
Grau de proteçãoacc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
Connecting Terminals (delivered in open position) Main PolesFlat type c/w screws and bolts
Binário de apertoMain Circuit 18 N·m
Tipo de terminalMain Circuit: Bars
Nome de ProdutoBlock Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 600 V
General Use Rating UL/CSA(600 V AC) 250 A
Classificação de potência UL/CSA(200 V AC) Three Phase 50 hp
(208 V AC) Three Phase 50 hp
(220 ... 240 V AC) Three Phase 60 hp
(440 ... 480 V AC) Three Phase 125 hp
(550 ... 600 V AC) Three Phase 150 hp
Full Load Amps Motor Use(440 ... 480 V AC) Three Phase 156 A
(550 ... 600 V AC) Three Phase 144 A
Environmental
Temperatura do ar ambienteClose to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -40 ... 70 °C
Altitude de operação máxima permissívelWithout Derating 3000 m
Resistência ao Choque de acordo com IEC 60068-2-27Shock Direction: A 5 g
Shock Direction: B1 5 g
Shock Direction: B2 5 g
Shock Direction: C1 5 g
Shock Direction: C2 5 g
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
Estado RoHSFollowing EU Directive 2011/65/EU
Toxic Substances Control Act - TSCA2CMT2023-006525
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
Certificado BV09826/C0 BV
CB CertificateSE-69489
CQC CertificateCQC2002010304011010
CQC2009010304353525
Certificado CSA314004
Declaration of Conformity - CCC2020980304001633
2020980304001040
Declaração de conformidade -CE2CMT2015-005436
Declaration of Conformity - UKCA2CMT2020-006118
Certificado DNVDNV_E-12191
Certificado GLGL_15529-00HH
LOVAG CertificateSE9837127
Certificado LRLR_12-70003
Certificado RINAELE060313XG/001
Certificado RMRSRMRS_12-03683-315
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1178 mm
Profundidade/Comprimento da embalagem Nível 1232 mm
Altura da embalagem Nível 1167 mm
Peso bruto da embalagem Nível 13.5 kg
Nível de Embalagem 1 EAN7320500209691
External Classifications and Standards
Código de classificação do objetoQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Código de Categoria Granular IDEA (IGCC)4755 >> Contactors
E-Number (Norway)4115138
E-Number (Sweden)3227867
