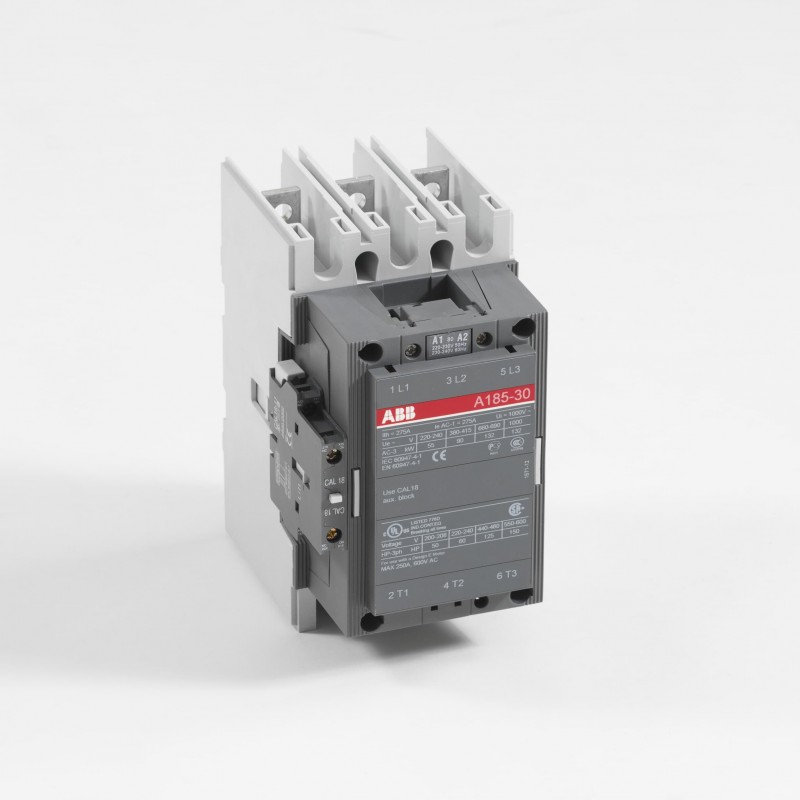

1SFL491001R8611 ABB A185-30-11 SCHÜTZ 3P 185A SPULE 400-415Va Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL491001R8611 ABB A185-30-11 SCHÜTZ 3P 185A SPULE 400-415Va

1SFL491001R8611

ABB

A185-30-11 SCHÜTZ 3P 185A SPULE 400-415Va

A185-30-11 400-415V 50Hz / 415-440V 60Hz Contactor

Mehr Infos


Leitungsschutzschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Nachfolgeprodukt1SFL487002R1411
Hauptdokumente
Datenblatt, technische Information1SBC100192C0206
Montage- und Betriebsanleitung1SFC380003-89
Abmessungen
Breite (Netto-Abmessung)111.5 mm
Tiefe (Netto-Abmessung)160 mm
Höhe (Netto-Abmessung)196 mm
Nettogewicht2.9 kg
Maßzeichnung53540923-7
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner1
Anzahl Pole3P
BemessungsbetriebsspannungHauptstromkreis 690 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 275 A
Bemessungsbetriebsstrom AC-1 (Ie)(1000 V, 40 °C) 200 A
(1000 V, 55 °C) 200 A
(1000 V, 70 °C) 180 A
(690 V, 40 °C) 275 A
(690 V, 55 °C) 250 A
(690 V, 70 °C) 180 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 185 A
(440 V, 55 °C) 185 A
(500 V, 55 °C) 170 A
(690 V, 55 °C) 170 A
(1000 V, 55 °C) 95 A
(380/400 V, 55 °C) 185 A
(220/230/240 V, 55 °C) 185
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 2-polig in Reihe, 40 °C 275 A
(220 V) 3-polig in Reihe, 40 °C 275 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 2-polig in Reihe, 40 °C 275 A
(220 V) 3-polig in Reihe, 40 °C 275 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 2-polig in Reihe, 40 °C 275 A
(220 V) 3-polig in Reihe, 40 °C 275 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 90 kW
(440 V) 90 kW
(500 V) 110 kW
(690 V) 132 kW
(380/400 V) 90 kW
(220/230/240 V) 55 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
KurzschlussschutzeinrichtungVorsicherung Typ gG 355 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 1500 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 320 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 800 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 2000 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 1000 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 2000 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 1600 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-2 / AC-4) 150 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer5 Million
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)50 Hz 400 ... 415 V
60 Hz 415 ... 440 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 35 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 40 V·A
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 550 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 600 V·A
Verlustleistungbei Bemessungsbedingungen pro Pol 8 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 5 ... 10 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 9 ... 13 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 8 ... 22 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 13 ... 27 ms
Anschlussmöglichkeit-HauptstromkreisSammelschiene 24 mm²
starre Al-Leitung 25 ... 150 mm²
starre Cu-Leitung 6 ... 185 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel 2x0.75 ... 2.5 mm²
starr 1 x 1 ... 4 mm²
mehrdrähtig 2 x 1 .... 4 mm²
AnschlussmöglichkeitSammelschiene 24 mm²
starre Al-Leitung 25 ... 150 mm²
starre Cu-Leitung 6 ... 185 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP00
Anschlussklemmen (im Lieferzustand offen) HauptkontakteFlachklemme mit Schrauben und Bolzen
AnzugsdrehmomentHauptstromkreis 18 N·m
AnschlussartHauptstromkreis: Schiene
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 250 A
Nennleistung UL/CSA(200 V AC dreiphasig) 50 hp
(208 V AC dreiphasig) 50 hp
(220 ... 240 V AC dreiphasig) 60 hp
(440 ... 480 V AC dreiphasig) 125 hp
(550 ... 600 V AC dreiphasig) 150 hp
Strom bei Vollast (Motoren)(440 ... 480 V AC dreiphasig) 156 A
(550 ... 600 V AC dreiphasig) 144 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 50 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 70 °C
(in Schütznähe bei Lagerung) -40 ... 70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27Stoßrichtung A: 5 g
Stoßrichtung B1: 5 g
Stoßrichtung B2: 5 g
Stoßrichtung C1: 5 g
Stoßrichtung C2: 5 g
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
BV Zertifikat09826/C0 BV
CB ZertifikatSE-69489
CQC ZertifikatCQC2002010304011010
CQC2009010304353525
CSA Zertifikat314004
Konformitätserklärung - CCC2020980304001633
2020980304001040
Konformitätserklärung - CE2CMT2015-005436
Konformitätserklärung - UKCA2CMT2020-006118
DNV ZertifikatDNV_E-12191
GL ZertifikatGL_15529-00HH
LOVAG ZertifikatSE9837127
LR ZertifikatLR_12-70003
RINA ZertifikatELE060313XG/001
RMRS ZertifikatRMRS_12-03683-315
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1178 mm
Länge Verpackungseinheit 1232 mm
Höhe Verpackungseinheit 1167 mm
Bruttogewicht Verpackungseinheit 13.5 kg
EAN Verpackungseinheit 17320500209691
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4755 >> Schützen
E-Nummer (Norwegen)4115138
E-Nummer (Schweden)3227867
